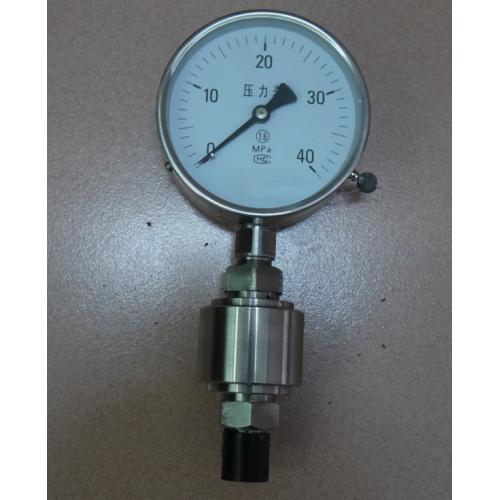

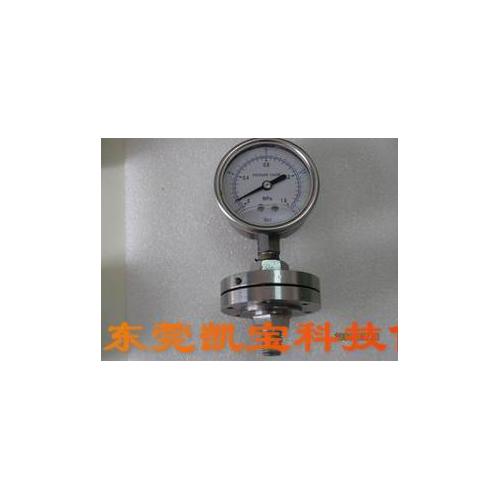

不锈钢膜片压力表 防腐膜片压力表 软管连接法兰式隔膜表

表盘直径

￠60   ￠100   ￠150

量程范围

-1KPA～2.5MPA

表壳材质

SUS-304不锈钢

膜片材质

SUS304  SUS-316  蒙乃尔 Ta Ti  PTEE  316Ti

法兰材质

SUS304  SUS-316 316L四氟喷涂  四氟衬套

接液部材质

SUS-316 316L 四氟喷涂

密封材料

氟橡胶

连接方式

螺纹式:M20*1.5 G1/2  1/2PT及非标型; 法兰式

防护等级

IP64

精度等级

1.5%   2.5%

环境温度

-40~+70℃,相对湿度不大于90％

温度影响

使用温度偏离20±5℃时，其温度附加误差不大于0.04％／℃

结构原理

仪表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。

　　仪表的作用原理是基于弹性元件(测量系统上的膜片)变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形——位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。

适用范围

膜片式压力表用于测量对钢及铜等金属不起腐蚀作用的液体，气体等各种介质的压力和负压；不锈钢防腐膜片式压力表可用于测量具有腐蚀性液体，气体等各种介质的压力和负压。主要用于化学、石油、纺织工业中对气体、液体微小压力的测量，尤其适用于腐蚀性强、介质粘稠（非凝固非结晶）的微小压力测量。并可根据不同测量介质选用不同材料的膜片。
