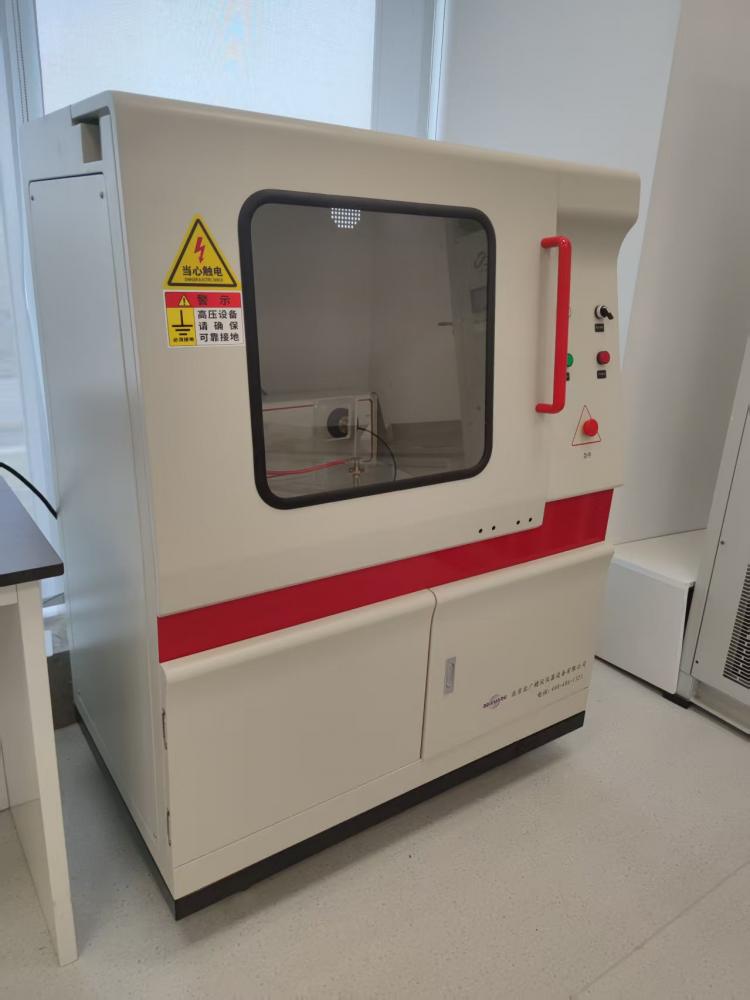

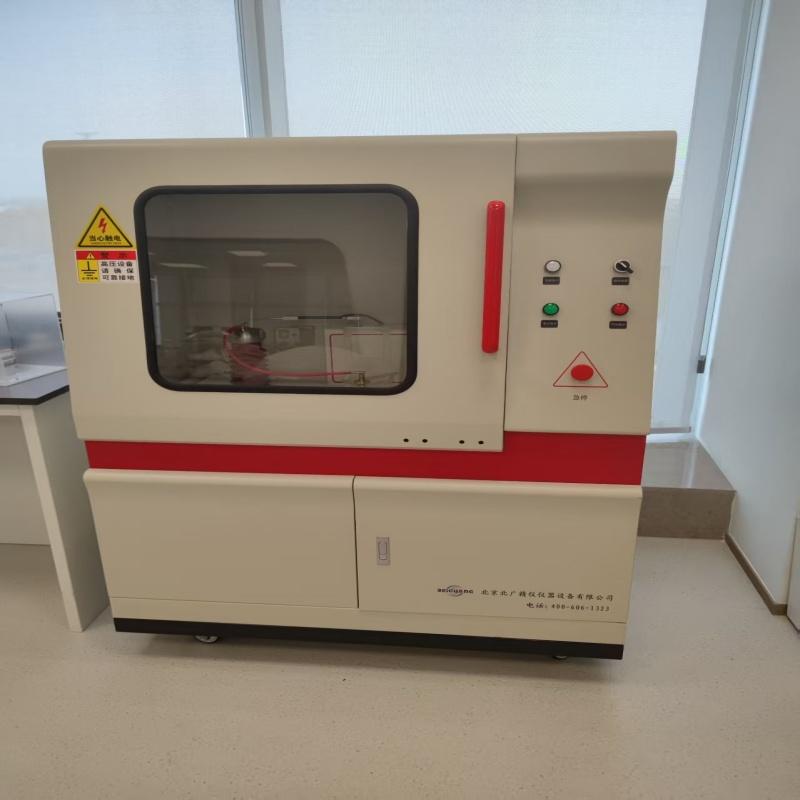

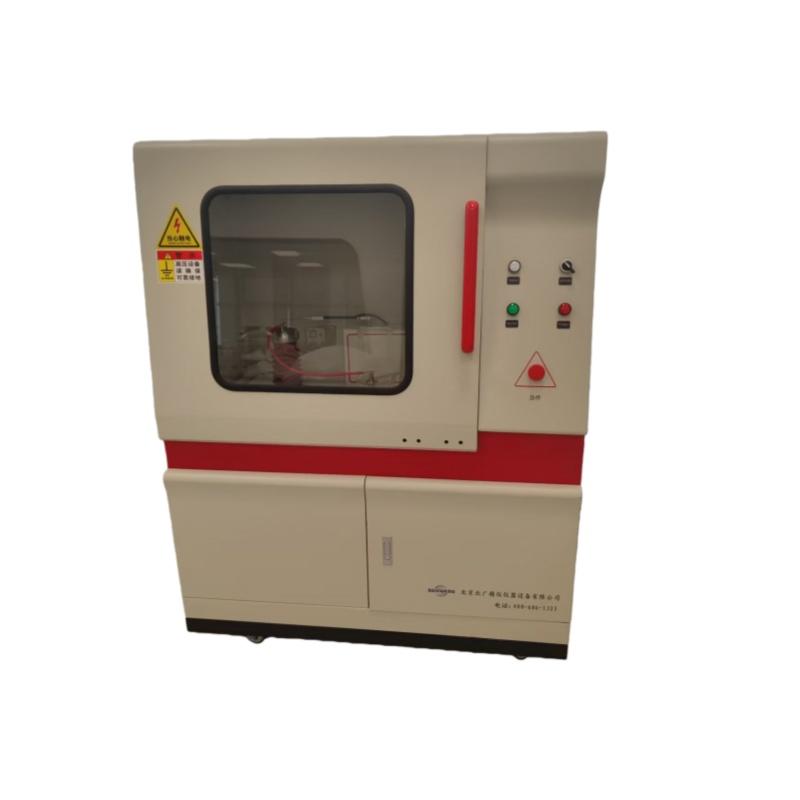

硅胶漆膜电压击穿试验仪
一、工作原理
硅胶漆膜电压击穿试验仪通过以下核心组件实现测试功能：
高压发生器：产生高压，逐步增加电压直至材料被击穿
电极系统：由两个电极组成，夹持被测材料，施加高压
电流检测：监测通过材料的电流，电流突然增大时表明材料被击穿
控制系统：调节电压升高速率，记录击穿电压和电流
安全保护：具备过流、过压保护，防止设备损坏和人员伤害
二、技术参数
参数类别 具体指标 备注
输出电压 0-100kV(可定制200kV) 交流/直流可选
升压速率 100V/S ~ 5kV/S 可设定
电器容量 2-5kVA 视型号而定
电压精度 ≤1.5% 高精度测量
试样数量 1个 单次测试
符合标准 GB/T 1408.1、ASTM D149等 通用标准
输出电压范围
控制方式(手动/计算机控制)
安全防护等级
品牌和售后服务
三、使用方法与注意事项
操作流程
设备检查：检查外观、连接线、接地情况
样品准备：清洁样品，进行温湿度调节
参数设置：根据测试标准设置升压速率、电压范围等
开始测试：逐步升压至样品击穿，记录数据
安全放电：测试完成后进行放电操作
注意事项
必须佩戴专业绝缘防护装备
确保设备接地良好
避免在潮湿环境中操作
定期进行设备校准和维护
测试区域设置安全隔离标志
四、行业标准
硅胶漆膜电压击穿试验仪主要符合以下标准：
国家标准：
GB/T 1408.1-2006《绝缘材料电气强度试验方法》
GB/T 1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
HG/T 3330《绝缘漆漆膜击穿强度测定法》
标准：
ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》
硅胶漆膜电压击穿试验仪升压速率选择指南
一、标准对升压速率的要求
不同测试标准对升压速率有明确的规定：
GB/T 1408.1标准：
要求升压速率范围为0.1kV/s~3kV/s
满足快速及慢速试验要求
适用于固体绝缘材料工频(48Hz～62Hz)短时电气强度测试
ASTM D149标准：
要求升压速率范围为100V/s~3kV/s
适用于固体电绝缘材料在工业电源频率下的介电击穿电压测试
平板电极用于均匀电场测试，圆柱电极用于模拟边缘电场效应
GB/T1408 电压击穿试验仪——电极及标准介绍
二、不同材料类型的升压速率选择建议
1. 硅胶材料
对升压速率较为敏感
通常建议使用较慢的升压速率(1kV/s以下)
较厚硅胶材料(>2mm)建议使用0.5-1kV/s
较薄硅胶材料(<1mm)可使用1-2kV/s
2. 漆膜材料
可根据厚度选择不同升压速率
较厚漆膜(>50μm)建议使用0.5-1kV/s
较薄漆膜(<10μm)可使用1-2kV/s
绝缘漆膜测试常用1-2kV/s的升压速率
硅橡胶的特性及其在交联电力电缆附件中的应用
三、升压速率选择不当的影响
升压速率过快：
可能导致测试结果偏高
无法准确反映材料的真实击穿强度
可能忽略材料内部的局部放电现象
升压速率过慢：
会显著延长测试时间
可能导致材料在较低电压下发生热击穿
影响测试效率和生产效率
其他影响：
升压速率不稳定会导致测试数据波动
可能损坏测试样品或设备
影响测试结果的重复性和可比性
绝缘耐电压测试参数对测试结果的影响
四、实际应用中的升压速率选择
航空橡胶测试：
击穿电压<20kV时升压速度为1kV/s
击穿电压>20kV时升压速度为2kV/s
采用连续升压法或逐级升压法(1min逐级升压)
绝缘漆膜测试：
常规测试使用1-2kV/s
质量控制测试可使用2-3kV/s
研究性测试建议使用0.5-1kV/s
硅胶材料测试：
常规硅胶制品测试使用1kV/s
高精度硅胶测试使用0.5kV/s
特殊用途硅胶可能需要定制升压速率
电性能检测仪器
电压击穿仪器设备的秘密:如何做到高精度与低成本的结合
五、升压速率选择建议流程
确定测试标准：根据GB/T 1408.1或ASTM D149等标准要求选择基础范围
评估材料特性：考虑硅胶或漆膜的厚度、均匀性等物理特性
明确测试目的：区分质量控制、产品检验还是材料研究
参考实际：借鉴同类材料的测试经验
进行验证测试：通过小样本测试确定升压速率
记录并优化：建立适合自身产品的升压速率标准
耐电压击穿强度试验仪与介电击穿强度试验仪详解
耐电压击穿强度试验仪和介电击穿强度试验仪实际上是同一种设备的不同叫法，主要用于测试材料的电气绝缘性能。以下将从多个方面详细介绍这两种试验仪。
定义与区别
耐电压击穿强度试验仪又称电压击穿测试仪，是用于测定固体绝缘材料(如塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等)在工频或直流电压下击穿强度及耐电压时间的设备，符合GB1408、ASTM D149等国内外标准。
介电击穿强度试验仪则更侧重于测量材料的介电强度，即材料作为绝缘体时的电强度量度，定义为试样被击穿时单位厚度承受的大电压(单位：kV/mm)
工作原理
两种试验仪的工作原理基本相同：
电压攀升：通过调压器和升压变压器将输入的220V交流电逐步升高(高可达50kV)，施加到被测试样两端，升压速率可在200V/s-5000V/s之间调节。
实时监测：检测系统会同步记录试样两端的电压和电流变化。当材料被击穿的瞬间(表现为电流突然增大、电压骤降)，仪器会在0.1秒内切断电源。
数据转化：试验结束后，仪器会自动计算击穿强度——即击穿电压除以试样厚度(单位：kV/mm)。
技术参数
两种试验仪的主要技术参数包括：
参数项耐电压击穿强度试验仪介电击穿强度试验仪交流0-50kV,直流0-试验电压交流0-60KV(可选0-80KV)50KV电器容量3KVA0.5KVA升压速率0.1-2.0kV/s可调2KV/s±20%电压测量精度≤2%±5%过电流保护0.1S内切断电源燃弧时间≤20msGB1408.1-2006,适用标准GB1408.1-2006,GB1408.2-2016ASTM D149
应用领域
这两种试验仪广泛应用于以下领域：
绝缘材料测试：塑料、橡胶、陶瓷、玻璃、复合材料等固体绝缘材料的击穿强度和耐电压时间测试。
电子元器件测试：电容器、变压器、电缆和电线等产品的绝缘性能评估。
电力设备测试：绝缘子、开关设备、发电机和电动机等设备的绝缘系统检测。
科研与教育：材料研究和电气工程教学实验。
化工与石油：绝缘油、绝缘漆等液体介质的介电强度测试。
总结
耐电压击穿强度试验仪和介电击穿强度试验仪本质上是同一种设备，只是名称侧重点不同。它们通过逐步升高电压直至材料击穿的方式，测量材料的绝缘性能，广泛应用于电气、电子、化工等多个领域。选购时需根据测试需求(如电压范围、测试精度等)和预算选择合适的型号。
于耐电压击穿强度试验仪和介电击穿强度试验仪的清晰对比与关键信息，助您快速掌握核心要点：
本质与区别
名称核心功能侧重点测试材料在持续升压下耐电压击穿强度试验仪被击穿的临界电压值材料耐受高压的能力测量材料作为绝缘体的介电击穿强度试验仪单位厚度的绝缘性能极限介电强度(kV/mm)结论：两者为同一类设备，名称差异源于应用场景侧重，测试原理和操作一致。
核心工作原理
升压系统
输入220V交流电 → 调压器 → 升压变压器 → 输出0-100kV（可调）高压。
升压速率：100 V/s ~ 5 kV/s（依标准可调）。
击穿判定
实时监测电流，当电流骤增10~50mA（预设阈值）时，判定击穿。
0.02秒内自动切断电源，防止试样碳化。
数据计算
击穿强度 = 击穿电压 (kV) / 试样厚度 (mm)
自动输出结果（单位：kV/mm）。
关键性能参数
参数典型范围标准要求AC/DC0-100电压范围EC 60243,ASTM D149kV(可扩展)±1.5%读数精度≤±2%±0.2%满量程0.1~5 KV/s升压速率GB/T 1408.1可编程1~10 kVA电器容量-(依电压选择)≤20 ms保护响应时间UL746A(防燃弧)
应用场景
材料研发：塑料薄膜、陶瓷、绝缘漆、复合材料介电强度验证。
质量控制：电缆绝缘层、电容器介质、变压器绝缘纸批量测试。
失效分析：新能源电池隔膜、光伏背板耐压极限评估。
标准认证：符合 IEC 60243、ASTM D149、GB/T 1408 等20+项/国标。
安全操作要点
防护必须：高压仓门联动断电 + 接地铜棒（防残余电荷）。
环境控制：湿度≤70% RH，温度23±2℃（避免沿面放电）。
试样处理：厚度均匀（±0.01mm），无气泡/杂质（否则数据偏差≥15%）。
介质选择：固体试样需浸硅油/变压器油（防闪络）。
