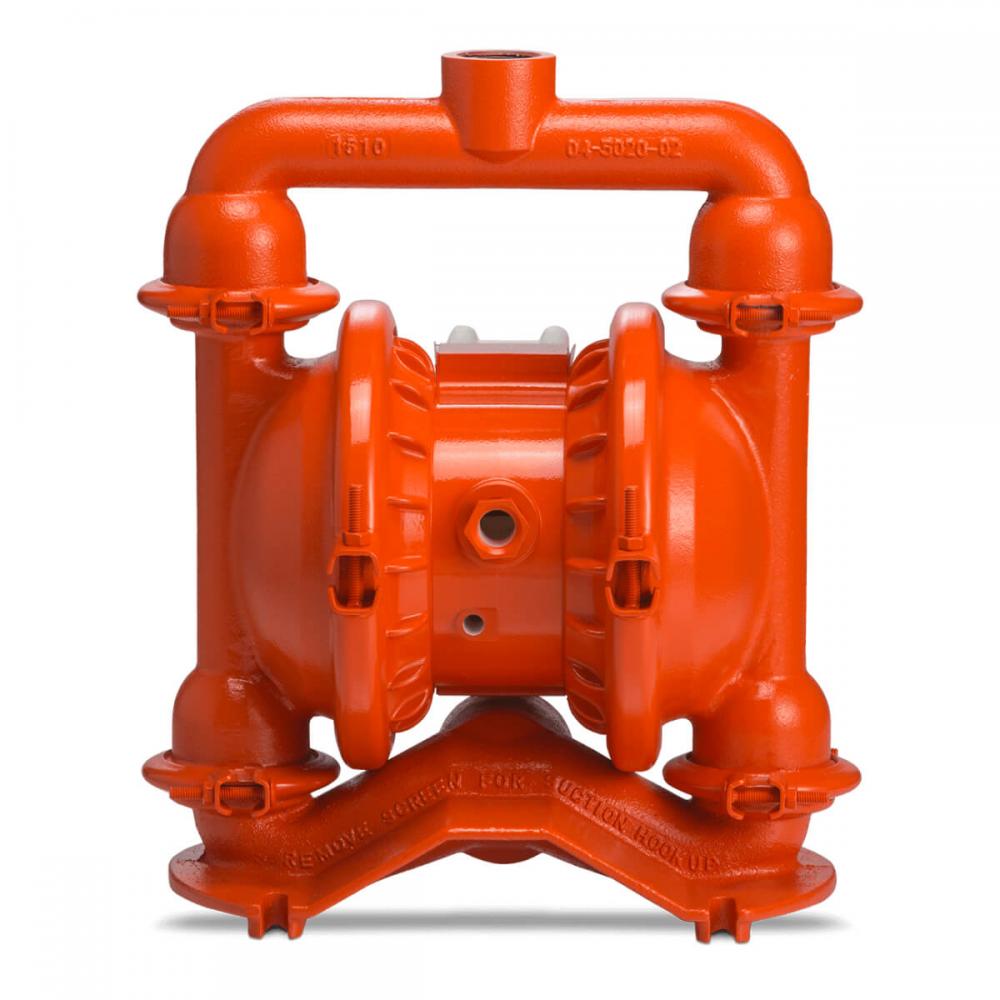

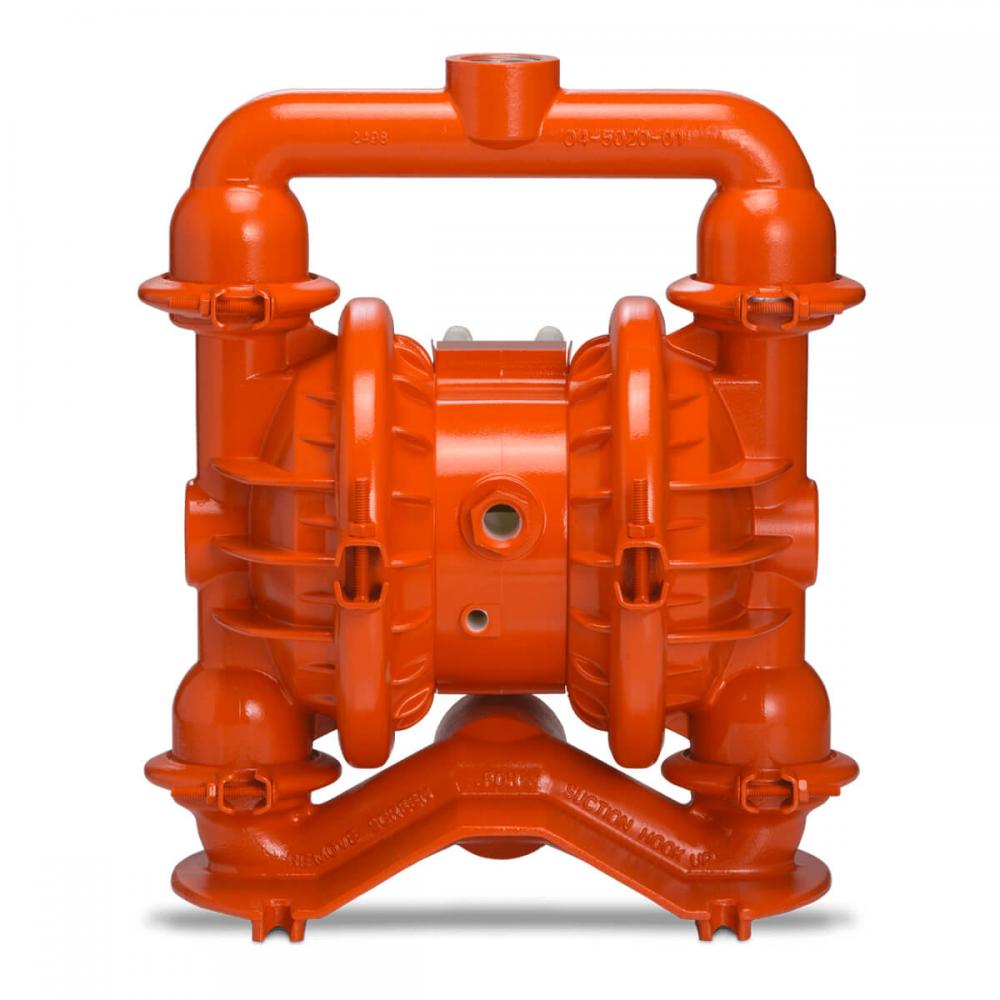

38 mm（1-1 / 2“）Pro-Flo?系列夹紧金属泵
P4
空气入口
1/2“FNPT
液体进口
38毫米（1-1 / 2“）
液体排放
32毫米（1-1 / 4“）
连接类型
NPT / BSPT（螺纹）
吸力提升能力
橡胶 - 5.8米（19.0&＃39;）干燥，8.0（26.0&＃39;）湿
TPE - 5.2米（17.0&＃39;）干燥，8.8米（29.0&＃39;）湿
全行程PTFE - 6.4米（21.0&＃39;）干燥，9.3米（30.6&＃39;）湿
减少行程PTFE - 3.7米（12&＃39;）干燥，8.5米（28&＃39;）湿
Ultra-Flex? - 5.2米（17.0英尺）干燥，8.5米（28.0英尺）湿
流量
橡胶 - 288 lpm（76 gpm）
TPE - 307 lpm（81加仑/分钟）
全冲程PTFE - 330 lpm（87.2 gpm）
减少行程PTFE - 295 lpm（78 gpm）
Ultra-Flex? - 269 lpm（71加仑/分钟）
压力
8.6 bar（125 psi）
MAX直径固体
4.8毫米（3/16英寸）
中风位移*
橡胶 - 0.98升（0.26加仑）
TPE - 1.1升（0.29加仑）
全冲程PTFE - 1.1 L（0.29 gal）
减少行程PTFE - 0.53 L（0.14 gal）
Ultra-Flex? - .76 L（0.20 gal）
特点和好处
采用Jim Wilden设计的原装气动双隔膜泵，夹紧金属泵为一般工业应用提供简单，坚固的设计。设计时易于维护，夹紧泵安装简单，维修方便，可以将泵拆开并只用一个工具放回原位。经过时间的考验证明，成千上万的Jim Wilden夹紧式泵每年可以泵送数十亿加仑的液体。
NPT和BSP螺纹入口/出口液体连接，用于快速断开/连接
几十年的成熟表现
夹紧连接，加快维护速度
低成本
安装简单
易于操作和维护
性能和规格
外形尺寸
点心P4-38mm1.5in-CMP
注意：尺寸因材料和连接而异。有关其他信息，请参阅P4金属手册。
流动曲线 - TPE-Fitted
弗洛 - P4-38mm1.5in-CMP
注意：可以在P4 Metal Manual中找到其他性能曲线。
空气入口
1/2“FNPT
液体进口
38毫米（1-1 / 2“）
液体排放
32毫米（1-1 / 4“）
连接类型
NPT / BSPT（螺纹）
流量
橡胶 - 288 lpm（76 gpm）
TPE - 307 lpm（81加仑/分钟）
全冲程PTFE - 330 lpm（87.2 gpm）
减少行程PTFE - 295 lpm（78 gpm）
Ultra-Flex? - 269 lpm（71加仑/分钟）
压力
8.6 bar（125 psi）
MAX直径固体
4.8毫米（3/16英寸）
吸力提升能力
橡胶 - 5.8米（19.0&＃39;）干燥，8.0（26.0&＃39;）湿
TPE - 5.2米（17.0&＃39;）干燥，8.8米（29.0&＃39;）湿
全行程PTFE - 6.4米（21.0&＃39;）干燥，9.3米（30.6&＃39;）湿
减少行程PTFE - 3.7米（12&＃39;）干燥，8.5米（28&＃39;）湿
Ultra-Flex? - 5.2米（17.0英尺）干燥，8.5米（28.0英尺）湿
中风位移*
橡胶 - 0.98升（0.26加仑）
TPE - 1.1升（0.29加仑）
全冲程PTFE - 1.1 L（0.29 gal）
减少行程PTFE - 0.53 L（0.14 gal）
Ultra-Flex? - .76 L（0.20 gal）
* 1个周期= 2个笔画
湿润的外壳
材料 船舶重量
铝 13千克（29磅）
不锈钢 20公斤（45磅）
铸铁 22千克（49磅）
合金C.
23千克（51磅）
非湿润外壳
描述 材料
中心科 聚丙烯，乙缩醛，镀镍
气阀 聚丙烯，缩醛
气室 铝，PFA涂层，乙缩醛，镀镍，不锈钢，Halar涂层
