规格：LPG-QE
品牌：中大
执行标准：Q/ZD2.005-2012
产地：安徽省合肥市
| 规格型号 |
材质 |
产品类型 |
处理能力 |
工作压力 |
过滤精度 |
过滤面积 |
进口管径 |
出口管径 |
连接方式 |
| LPG-QE25 |
碳钢 |
初效筒式过滤器 |
50m³/h |
1.6MPa |
50μm |
0.1㎡ |
DN25 |
DN25 |
法兰连接 |
| LPG-QE50 |
碳钢 |
初效筒式过滤器 |
200m³/h |
1.6MPa |
50μm |
0.3㎡ |
DN50 |
DN25 |
法兰连接 |
| LPG-QE100 |
碳钢 |
初效筒式过滤器 |
500m³/h |
1.6MPa |
50μm |
0.6㎡ |
DN100 |
DN100 |
法兰连接 |
| LPG-QE200 |
碳钢 |
初效筒式过滤器 |
2000m³/h |
1.6MPa |
50μm |
1㎡ |
DN200 |
DN200 |
法兰连接 |
| LPG-QE400 |
碳钢 |
初效筒式过滤器 |
10000m³/h |
1.6MPa |
50μm |
1.5㎡ |
DN400 |
DN400 |
法兰连接 |
| 序号 |
规格型号 |
单价 |
可售数量 |
单品货号 |
| 1 |
LPG-QE25 |
680 |
200 |
LPG-QE25.2 |
| 2 |
LPG-QE50 |
760 |
200 |
LPG-QE50.2 |
| 3 |
LPG-QE100 |
2100 |
200 |
LPG-QE100.2 |
| 4 |
LPG-QE200 |
5500 |
100 |
LPG-QE200.2 |
| 5 |
LPG-QE400 |
17000 |
50 |
LPG-QE400.2 |
| 序号 |
规格型号 |
长（cm） |
宽（cm） |
高（cm） |
体积（cm³） |
重量（g） |
| 1 |
LPG-QE25 |
25 |
35 |
25 |
21875 |
15000 |
| 2 |
LPG-QE50 |
30 |
40 |
30 |
36000 |
25000 |
| 3 |
LPG-QE100 |
40 |
60 |
40 |
96000 |
40000 |
| 4 |
LPG-QE200 |
70 |
100 |
60 |
420000 |
80000 |
| 5 |
LPG-QE400 |
100 |
140 |
80 |
1200000 |
150000 |
■ 概述
LPG气体过滤器是气体输配系统的重要组件。一般安装在气体设备进口端，主要用于来过滤输送气体中含有的固态杂质，以保证气体设备正常运行。特别是高精度流量计量系统中，气体过滤器是不可缺少的组件。广泛应用于天然气、石油气、煤气等气体环境。
■ 结构及工作原理

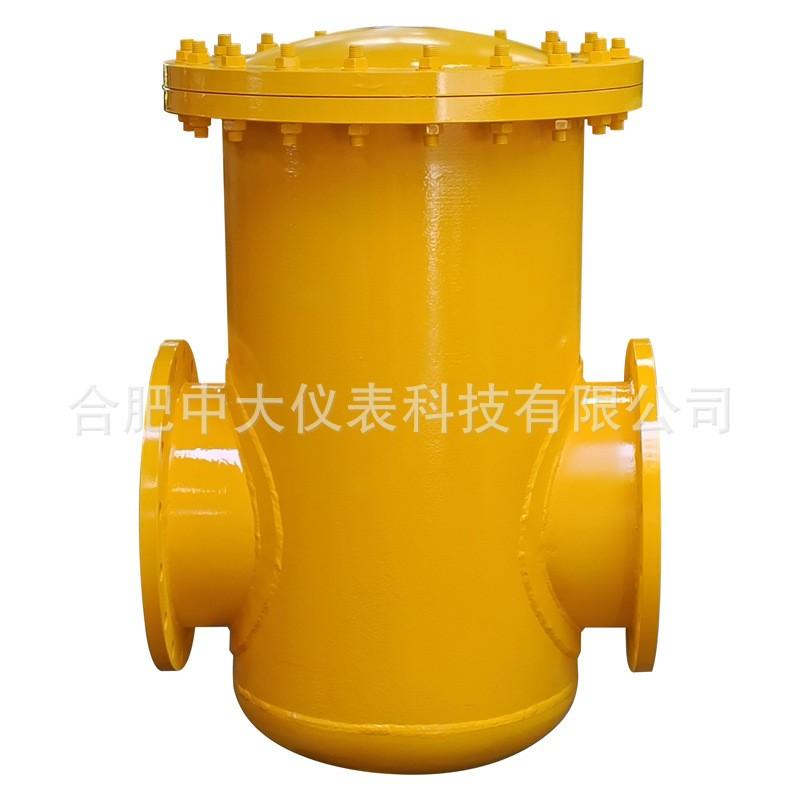

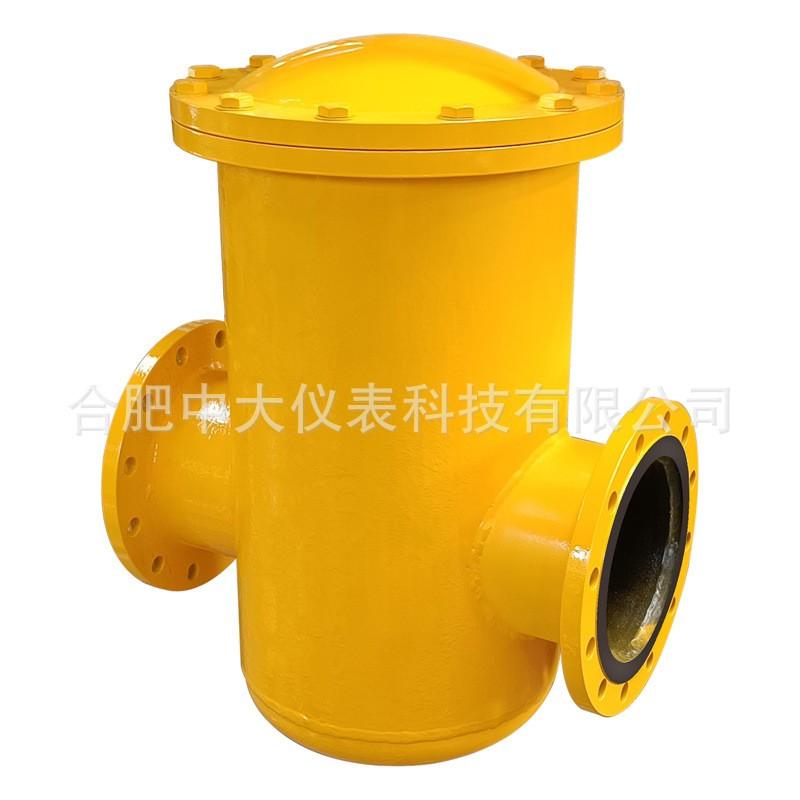

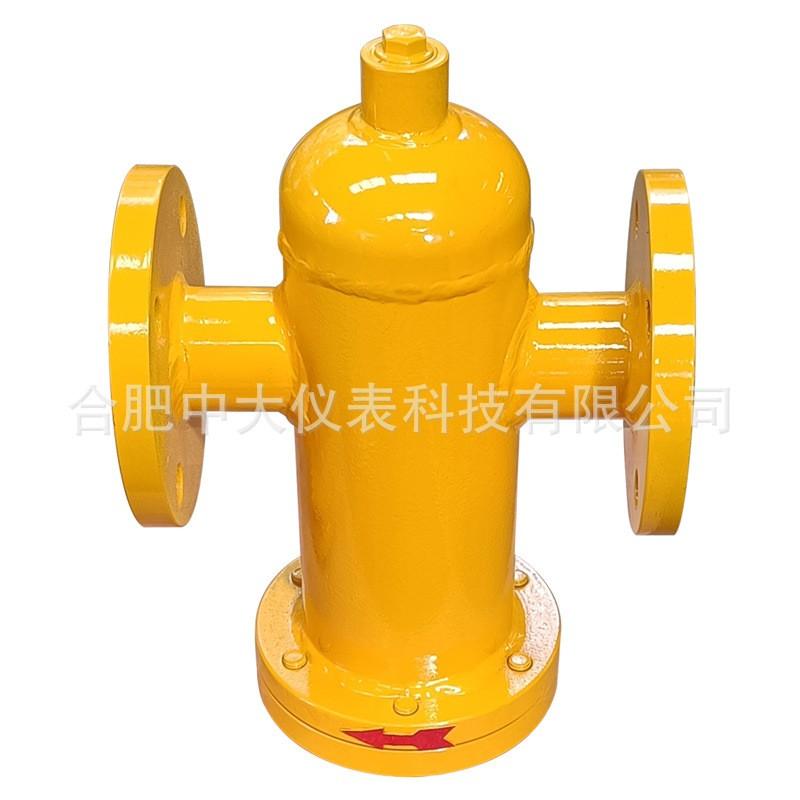

过滤器由壳体、风道、过滤筒等主要部分组成。壳体要承受被测气体的工作压力，并形成满足过滤所要求的空间。
当气体进入过滤器时，沿风道进入过滤筒，过滤后的清洁气体进入输送系统，杂质留在过滤筒内。过滤筒应定期清理。
■ 主要技术性能
1.工作压力（MPa）：0.6、1.0、1.6、2.5、4.0。（可定制高压≤60MPa）
2.工作温度（℃）：-20～60（常规）, 60～120（可选）。
3.材质要求：a）壳体：铸铁（A不推荐）、铸钢（E）、耐蚀钢（B、C / 304、316L）；
b）过滤网：铜丝网、不锈钢丝网；
C）高目数滤芯。
4.法兰标准：GB/T 9112-2010
■ 安装要求
1.过滤器与管路的连接方式为法兰连接，DN25以下亦可以采用螺纹连接。
2.过滤器安装在室内外均可。由于过滤筒应定期清理的特点，因此在安装时应当留有拆开盖子拿出过滤筒的相应空间。
3.管道内气体的流动方向必须与过滤器上箭头所指方向一致。
4.安装前管道应冲洗干净。特别是新铺设的管线，可能会有鳞片状或焊渣等坚硬杂质损坏滤网，影响过滤的效果。
