【产品概述】

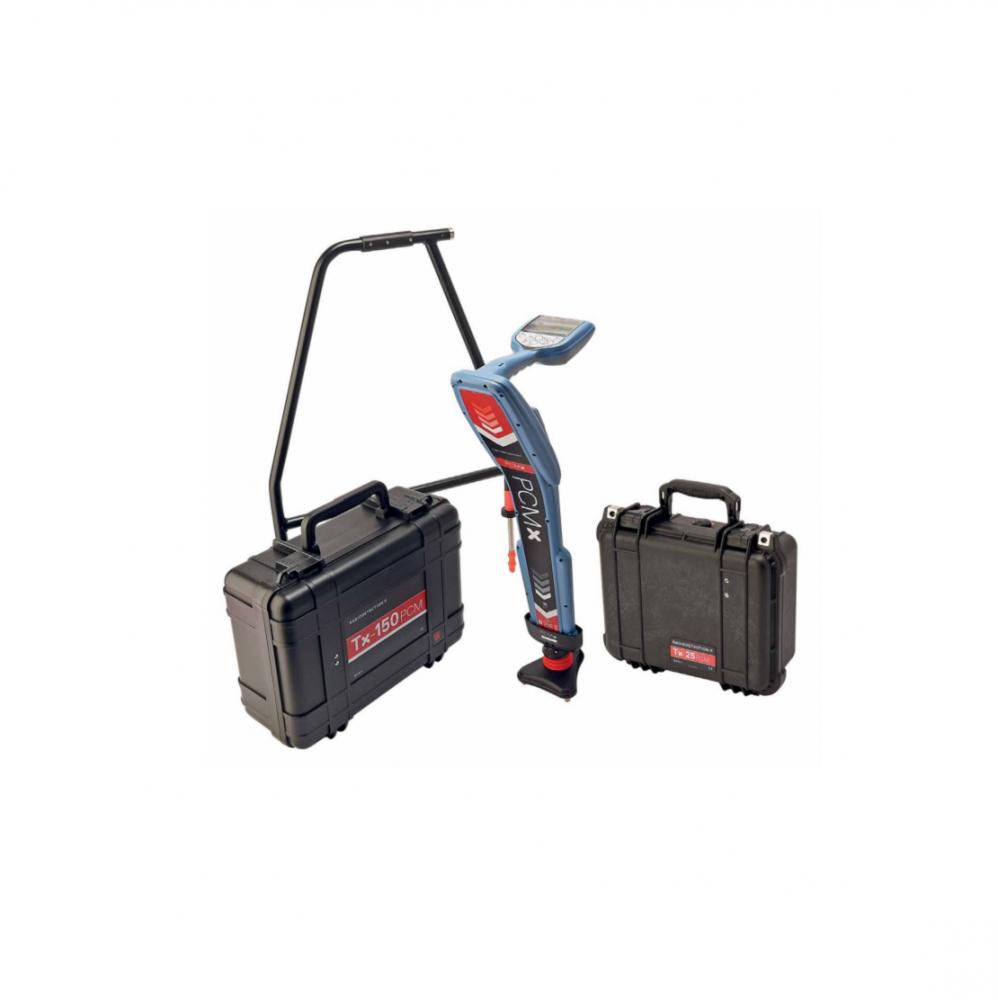

20多年前，英国雷迪公司与行业专家一起shuaixian推出了diyi台管道电流测绘器。勘测人员可通过它来识别难以接近的管道上的可能外部腐蚀来源，包括那些埋设在河流和公路下面的管道。从那时起，它成为许多组织查找和精准定位管道涂层缺陷的工具选择。PCMx继承了这一血统，利用雷迪zuixianjin的定位技术的力量，带来更快的结果、同步探测测量以及集成GPS定位。
【功能特点】
检测并精确定位埋地管道和电缆的涂层故障和短路；确定埋地管道和电缆的位置/路径和中心线深度；创建埋地管道和电缆位置的探测记录；可与RD精密定位仪系列配合使用，用于定位长距离的电缆和管道。
【技术规格】
发射机
输出信号：多频同步输出，***远30公里的信号范围
输出方式：直连方式输出，自动阻抗匹配
输出频率：（ELF）4Hz+128Hz；（ELCD）4Hz+8Hz+128Hz；（LFCD）4Hz+8Hz+640Hz
输出电流：（Tx-150PCM）100mA、300mA、600mA、1A、2A、3A
输出电压：100V峰值
输出功率：（Tx-150PCM）zuida输出150W
电源：（Tx-150PCM）交流供电；20-50V直流供电
IP等级：IP54-盖子打开；IP67-盖子关闭
尺寸重量：（Tx-150PCM）470mm*370mm*190mm，16.2kg
接收机
检测模式
• 常规模式：ELF(4Hz+128Hz)；ELCD(4Hz+8Hz+128Hz)；LFCD(4Hz+8Hz+640Hz)
• 其他模式：8kHz、50Hz、ACVG、ACCA
• 定位模式：峰值模式、谷值模式、宽峰模式、峰值箭头、自动增益模式
工作频率
• 安装磁力计脚：ELF、ELCD、LFCD、8kHz
• 拔除磁力计脚：512Hz、570Hz、577Hz、640Hz、760Hz、870Hz、920Hz、940Hz、8kHz、9.8kHz、33kHz、65kHz、83kHz、131kHz、200kHz等十五个主动频率；电力和无线电频率两个被动频率；512Hz、640Hz、8kHz、33kHz四个探头频率
动态范围：140dB
选择性：120dB
测深范围：0-30m
检测精度
• 深度测量精度：±3%@2m；±5%@3m
• 定位精度：深度的±5%
• 4Hz电流精度：±5%@1m深度，1安培
• 破损点定位精度：±5cm
数据记录：10,000条数据记录
屏显信息：同步显示电流和深度，实时判断是否正在沿着正确的管道探测
电池：内置锂离子可充电电池组，可连续运行35小时
重量：2.2kg
A字架
用途：ACVG测量和防腐层漏电点定位
外观：框架结构，不锈钢脚针
【推荐配置】
发射机1台、接收机1台、A字架及连接线1套、发射机专用锂电池1套、交流电源线1条、直流电源线1条、信号输出线1套、地极针1个、延长线1个、防腐层检测数据记录仪1套、埋地钢质管道外防腐层状况评价软件1套、随机资料1套。
