一、产品介绍
1. 概述

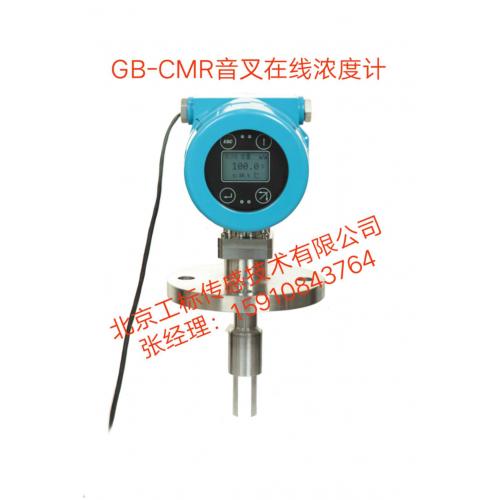

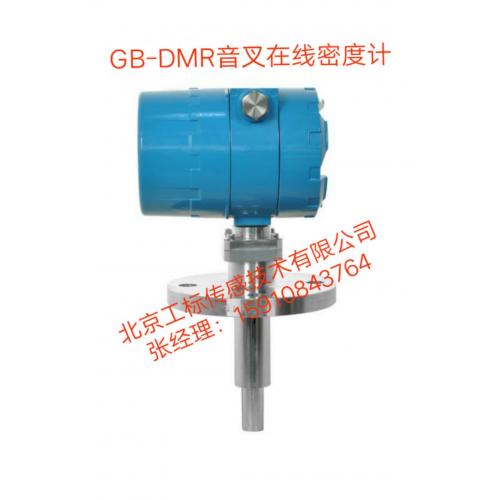

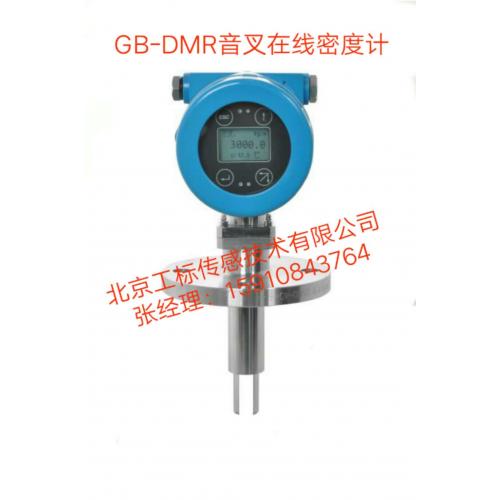

GB- -R DMR 在线密度计为应对苛刻的液体在线精确测量和采集应用需要而设
计。作为一种只需要极少量维护的稳定而可靠的直插型在线密度计，它们能够
提供完全一体化的“即插即用，免维护”式密度测量。
2. 产品优点
﹡完全一体化的“即插即用，免维护”式数字测量
﹡无活动部件，满足连续测量需要，不需要维护
﹡安装灵活方便，无需调试
﹡整体尺寸小，对现场空间要求低
﹡独特的直插式设计，长度***高可达 4 米
﹡一体式变送器可进行模拟和数字通讯
﹡出厂经严格测试和效验保证了精度和性能
﹡可在管道、旁路和罐体中进行连续的实时测量
﹡有多种防腐蚀材质
﹡卓越的可靠性和安全性
﹡优化设计—不易受振动、压力变化的影响
﹡在密度检测过程中自动补偿温度对被测介质密度的影响
3. 产品特点
①GB-DMR 型音叉式密度计采用工业级高性能单片机集成电路，由微处理器
进行完整的信号调节、计算和诊断功能，无需远程电子装置进行处理。精度高，
稳定性好，抗干扰能力强。
②输入信号和输出信号完全隔离，便于用户进行系统的抗干扰设
计。
③供电采用隔离电路设计，宽幅精密供电，耐冲击，抗干扰。
④传感器信号采用光电隔离设计。
4. 适用范围
适用范围典型行业包括，石油化工行业，酿酒业，食品行业，制药行业和
矿物加工（如粘土，碳酸盐、硅酸盐等），具体应用于以上行业中的多产品管道
中的界面检测，搅拌混合物的密度检测，反应釜终点监测，离析器界面检测。
5. 应用行业
﹡脱硫行业中石灰浆液密度的测量
﹡脱硝行业中氨水的密度测量
﹡选矿行业中矿浆的密度测量
﹡表面处理行业中配比液体的密度测量
﹡送煤过程中煤泥的密度测量
﹡糖浆的密度测量
﹡淀粉乳液的密度测量
﹡医药行业药液、浓缩液的密度测量
﹡酒精等化学试剂、化工液体的密度测量
﹡石油及油合成制品的密度测量
6 6 ． 工作原理
传感器基于元器件振动原理工作，元器件部分为浸入被测液体中的音叉部
分。音叉部分通过内在的固定于叉体底部一端的压电设备感应振动。震荡频
率由固定于叉体另一端的二次压电设备来检测，然后通过顶部的电路放大信
号。
液体密度和被测液体流动时的震动频率密切相关，当被测液体密度变化
时，液体流动时的振动频率也随之改变。通过以下方程，被测液体的密度可
以被精确的计算出来。
D= K0+K1T+K2T2
D=未校准的被测介质密度(kg/m3)
T=振动频率(μs).
K0、K1、K2=常量
7. 技术参数
密度测量范围 0.5 – 2.5 g /cc (500 – 2500 kg/m3)
密度计标定范围 0.8 – 1.2 g /cc (700 – 1500 kg/m3)
密度测量精度
± 0.001 g /cc (± 1 kg/m3)；± 0.0005 g /cc
(± 0.5 kg/m3)（HT 级）
重复性 ± 0.0002 g /cc (± 0.2 kg/m3)
温度输出范围 -40℃ ~ +150℃
***大工作压力 10MPa 特殊 20MPa
流体粘度范围 0 – 20000 cP
温度系数 小于 0.1 kg/m3/℃ (校正后)
压力影响 可忽略不计
内置温度传感器 PT100
接液材质 316L/304 不锈钢 哈氏合金
叉体涂层 标准型，PTFE 或电解抛光
供电电源 24VDC，≥500mA
模拟信号输出 4 -20 mA，0-1000Hz，RS485 Modbus RTU
输出精度(20℃) 读数的± 0.1%或± 0.05% FS
输出重复性(-40 ~ +85℃) ± 0.05% FS
过程连接
ANSI 150 ~ 1500 RF
DIN 50 PN16 DIN 50 PN40 IDF 和 RJT 卫生型
防爆标志 Ex d IIC T6 Gb
防护等级 IP65
外壳 铝合金
