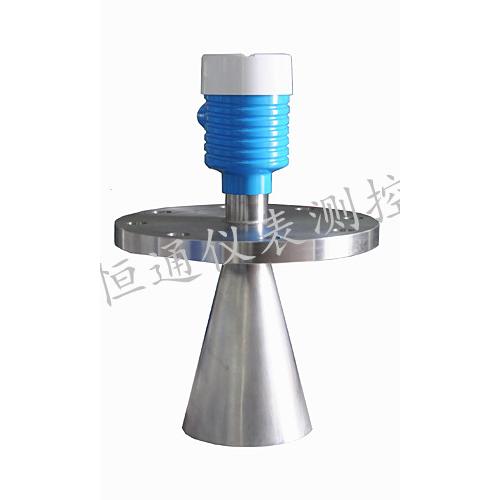

HTRDX系列脉冲雷达物位计
HTRD雷达液位计属于通用型雷达液位计，它基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。雷达液位计发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。可安装于各种金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行非接触式连续测量。适用于粉尘、温度、压力变化大，有惰性气体及蒸汽存在的场合。雷达物位计对人体及环境均无伤害，还具有不受介质比重的影响，不受介电常数变化的影响，不需要现场校调等优点，有棒式防腐型、不锈钢喇叭型天线形式；带LCD实时回波曲线，用4个键可以方便进行仪表的设置。适合测量液位、粉末料位、煤仓料位等。
HTRD雷达液位计产品简介
HTRD系列脉冲雷达物位计，发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行，运行时间可以通过电子部件背转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。微波的运行几乎不受环境温度和压力的影响，因此雷达式传感器非常适用于复杂的过程条件。更换被测介质的成分或更换整个介质，不会影响测量结果。不需要重新调试。低频6.8GHz的仪表,在一般情况下，天线系统上粘附介质，污染或介质表面产生泡沫不影响测量。高频26GHz的仪表，天线可以更小，过程连接也可以更小。由于信号聚焦好，测量系统的精度更高。
主要技术参数
|
名称
|
HTRD801
|
HTRD802
|
HTRD803
|
|
天线型式
|
防腐棒式
|
防腐棒式
|
喇叭式
|
|
应用
|
过程条件简单，腐蚀性的液体、浆料
|
存储或过程容器腐蚀性的液体、浆料
|
适用于各种存储或过程容器的液体、浆料及固体
|
|
测量范围
|
20 m
|
20 m
|
35 m
|
|
过程连接
|
G11/2螺纹或11/2NPT
|
法兰
|
法兰
|
|
过程温度
|
-40～120℃
|
-40～150℃
|
-40～250℃
|
|
过程压力
|
-0.1～0.3MPa
|
-0.1～2MPa
|
-0.1～4MPa
|
|
精度
|
|
+ / 10mm
|
|
|
频率范围
|
6.8GHz
|
|
信号输出
|
4～20mA输出/HART（两线）
|
|
名称
|
HTRD805
|
HTRD806
|
HTRD807
|
|
天线型式
|
防腐棒式，PVDF塑封
|
喇叭口天线或安装波导管
|
喇叭式
|
|
应用
|
小容器内的强腐蚀性液体
过程条件简单
|
存储容器或过程容器
过程条件复杂
|
腐蚀性介质，过程条件非常复杂
|
|
测量范围
|
10m，20 m
|
30 m
|
20 m
|
|
过程连接
|
螺纹或法兰
|
螺纹或法兰
|
卫生型法兰
|
|
过程温度
|
-40～150℃
|
-40～200℃
|
-40～150℃
|
|
过程压力
|
-0.1～0.3MPa
|
-0.1～4MPa
|
-0.1～1.6MPa
|
|
精度
|
+ / -5mm
|
+ / -3mm
|
+ / -3mm
|
|
频率范围
|
26GHz
|
|
信号输出
|
4～20mA输出/HART（两线）
|
|
名称
|
HTRD808
|
HTRD809
|
|
天线型式
|
防腐棒式，PVDF塑封
|
喇叭口天线或安装波导管
|
|
应用
|
存储容器、过程容器或强粉尘易结晶、结露场所
|
常温、常压容器
|
|
测量范围
|
70 m
|
15 m
|
|
过程连接
|
法兰
|
法兰
|
|
过程温度
|
-40～250℃
|
-40～250℃
|
|
过程压力
|
-0.1～4MPa
|
-0.1～4MPa
|
|
精度
|
+ / -15mm
|
+ / -10mm
|
|
频率范围
|
26GHz
|
|
信号输出
|
4～20mA输出/HART（两线）
|
应用场合：
智能雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
