（一）性能要求：
电梯安全性能综合测试系统是一款专用智能化多种性能检测的综合性系统，可检测电梯限速器轮盘线速度及限速器动作速度、电梯的轨道顶间距和双轨间的扭曲度进行检测、电梯门冲击力、电梯垂直方向的启动加速度、制停减速度、运行速度前后左右方向的振动情况、A95加速度、***大加速度、A95峰峰值、速度、制停距离以及噪音、自动扶梯的运行速度、启制动加速度、制停减速度及距离、两侧扶手带与踏板速度的同步率以及扶手带偏离保护功能、电梯平衡系数及钢丝绳张紧力检测，缓冲器复位检测、钢丝绳及数字探伤检测、手持触控智能数字终端智能曲线分析可人工对比测量结果，无线传输数据。
该系统全部检测项目均通过蓝牙无线传输。
☆检测结果直接在数字处理终端显示。
☆智能曲线分析可人工对比测量结果。
☆系统可以保存历年检测数据。
☆通过数据的变化智能分析电梯可能存在的风险。
☆支持与各个安全评估平台的数据对接。
（二）技术参数：

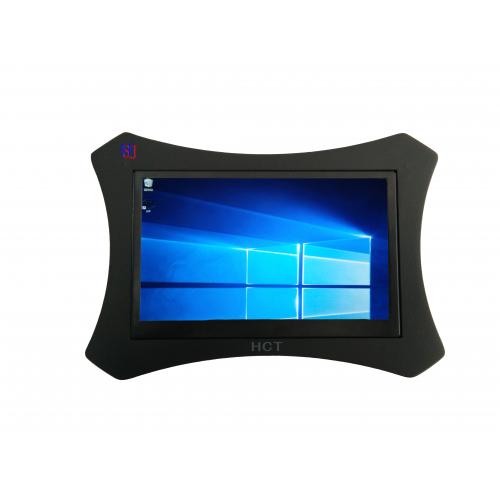

1.手持触控终端
☆数据采集器与手持触控终端分离式设计
☆windows10操作系统，7.9英寸屏幕、触控操作
☆数据传输模式：无线传输、数据传输稳定持续
☆数据及图形可实时呈现在操控终端，直观易读
☆仪器小巧，携带方便
☆波形图可放大缩小拖拽，方便数据分析
☆测量过程中多种参数全程监测
☆测量完成后关键数据可智能分析生成测量报告
2.限速器测量模块
1）适用于国内电梯限速器检验现状，符合现场检验人员使用习惯。符合国家相关检验规程要求。检测方便、快捷。可全面记录电梯限速器检验关键数据信息。
2）主要功能
☆可手写绿色护眼触控屏，操作方便，反馈灵敏
☆低压直流供电，保证人员及设备安全
☆配备微型打印机，完成检测可现场打印
☆有额定速度、双电气动作速度、机械动作速度、
☆测量时间、人员、公司及编号等信息检测凭证，
☆带工作指示灯非接触式测速传感器，磁力吸附便于现场安放
☆三防ABS仪器箱体，坚固轻便更适宜现场检测环境
☆专用带手柄式驱动电机根据额定速度自动调节加速速度，可快速完成检测过程
☆专业数据分析软件可将检测数据导入计算机保存，生成检测报告便于打印机及存档
3）技术参数
测速范围：0-10m/s
驱动范围：0-5m/s；
驱动轮径：57mm
驱动电机***高转速：3000r/m，
驱动电机功率：70W；
速度显示精度：0.001m/s，
测量误差：﹤0.01m/s，
数据存储空间：64G
屏幕分辨率：480*272
电源：DC24V；
3.门冲击力测量模块
1）用于测量电梯门冲击力大小，手持触控终端可实时呈现数值变化，全程监控。终端与测力单元无线连接，便于狭小的空间操作,可连接无线打印机现场打印检测报告。符合国家相关检验规程要求。仪器小巧，检测方便、快捷。
2）技术参数
测力范围： 0-300N
测量精度：0.05%
测力分辨率：0.1N
非线性：0.05%F.S
重复性误差：0.05%F.S
安全过载：150%F.S
其他（内置锂电池）：5V
温度：-20~65℃
测量终端重量：0.6KG
4.导轨扭曲度及轨距模块
1）检测采用高精度位移传感器对电梯的轨道顶间距和双轨间的扭曲度进行检测。
2）主要功能
☆测量两根导轨顶面的距离；
☆测量两个导轨的共面性；
☆数据导出功能：数据能够导出到计算机中，也可利用智能终端进行分析、生成图形曲线、报告等。
3）技术参数
轨距测量精度：≤0.1mm;
共面性偏差测量精度：≤0.1mm
5.直梯承运质量测量模块
1）用于测量电梯垂直方向的启动加速度、制停减速度、运行速度前后左右方向的振动情况、A95加速度、***大加速度、A95峰峰值、速度、制停距离以及噪音。也可以用于其他需要测量加速度和振动的场合。
2）技术参数
加速度测量方向：三轴；
加速度测量范围：±2g，
加速度测量准确度：≤2%；
速度测量准确度：＜1%；
主机重量：约300g
噪声测量范围：＜130dB
尺寸重量：125×80×45 mm，
6.扶梯综合检测模块
1）主要功能及特点：
☆可检测两侧扶手带与梯级踏板速度同步率；
☆可检测各种自动扶梯/自动人行道的速度、启制动加速度、制停距离
☆可以对自动扶梯/自动人行道扶手带速度偏离保护功能进行检测；
☆可选电梯加速度专用模块实现电梯起制动加速度和振动加速度的测量；
☆采用智能数字终端进行数据处理：
·能根据自动扶梯/自动人行道两侧扶手带和踏板的速度数据，自动计算同 步率及速度偏离情况、启制动加速度、平均速度、制停距离等；
·能根据电梯加速度数据自动计算起动加速度、A95加速度、制动减速度、A95减速度和***大速度、振动A95值，并给出加速度曲线；
·液晶显示屏，采用触摸屏可以设置各种参数，自动显示测试结果，操作简单，清晰直观；
·打印功能：测试完成后，可选择现场打印测量结果或把数据导出到计算机上，用连到计算机的上打印机打印；
·查询功能：调出已经保存的测试记录，进行查看；
2）技术参数
测速范围：0-10m/s
测速误差：≤1%
速度测量分辨率：≥0.001m/s
三路速度测量的偏差度 ≤0.5%
存储容量：64G
液晶显示屏分辨率：手写输入，≥800×480
与上位机通讯方式：USB
电源：可充电锂电池供电，电源适配器充电
仪器工作湿度：<90%
仪器工作温度：-10～50℃
加速度测量范围：±2g（三轴）；
加速度的准确度：≤2%；
7.平衡系数检测模块
1）遵从电梯平衡系数的定义，可直接测量电梯配重与轿厢重量的差值。此仪器检测时不用加载荷，相比于电流法、功率法等更简单、直观。
2）技术参数
测重范围：0-2000KG
测量精度：0.05%
非线性：0.05%F.S
重复性误差：0.05%F.S
安全过载：120%F.S
其他 内置锂电池：12V
温度：-20~65℃
重量：3.3KG
8.钢丝绳张紧力测试模块
1）用于测量钢丝绳张力及侧向位移情况，可同步实时显示钢丝绳位移及张力状态。便于钢丝绳的实时调整。手持触控终端与测量终端无线连接，便于狭小的空间操作,可连接无线打印机现场打印检测报告。符合国家相关检验规程要求。仪器小巧，检测方便、快捷。
2）技术参数
测量钢丝绳直径：0-21mm
测力范围：0-300N
测量精度：0.05%
位移分辨率：0.1mm
测力分辨率：0.1N
非线性 ：0.05%F.S
重复性误差：0.05%F.S
安全过载：150%F.S
其他 内置锂电池：5V
温度：-20~65℃
测量终端重量：0.6KG
9.缓冲器复位测量模块
1）技术参数：
测量准确度：≤0.1mm
测量范围：0～2m
测量分辨率：0.01mm
10.钢丝绳探伤测量模块
1）能在线检测电梯、起重机钢丝绳内外部断丝、磨损、锈蚀、变形、松股、跳丝、材质变化等各种缺陷功能。
2）技术参数
被钢丝绳直径径范围：8～16mm（特殊要求可订制）
同时检测钢丝绳根数：1根单排
检测绳速：0～18 m/s
不连续缺陷（LF局部缺陷）检测能力：
局部缺陷的定性检测准确率98%；
断丝定性检测准确率 100%；
断丝定量检测准确率≥95%，
单处集中断丝根数允许一当量根误差；
连续缺陷（LMA金属横截面积损失）检测能力：
金属横截面积损失检测精确度：±0.05%；
金属横截面积损失检测不确定度：±0.2%；
轴向位置示值检测能力：±0.3%；
11.数字探伤检测模块
1）技术参数
扫描范围：0～10000mm钢纵波
工作频率：0.4MHz～20MHz
垂直线性误差:≤3%
水平线性误差:≤0.1%
增益:120dB
灵敏度余量:＞62dB（深200mmΦ2平底孔）
分辨力: ＞40dB（5N20）
动态范围:≥32dB
噪声电平：＜8%
硬采样频率:320MHz
重复发射频率:100~1000HZ
声速范围:100-15000（m/s）
工作方式:单晶直探头探伤、单晶斜探头探伤，双晶探伤、穿透探伤
数字抑制:（0～80）%，不影响线性与增益
工作时间:连续工作10小时以上（锂电池）
环境温度:（-20～70）℃（参考值）
相对湿度:（20～95）% RH
外型尺寸:238×155×46（mm）
重量:1.0KG
六、配置要求：
电梯限速器检测模块一组
电梯门冲击力测试模块一组
导轨扭曲度及轨距模块
直梯承运质量测量模块
扶梯综合检测模块
平衡系数检测模块
钢丝绳张紧力测试模块
缓冲器复位测量模块
钢丝绳探伤测量模块
数字探伤检测模模块
蓝牙装置二套
手持数字触控终端一台
