ASCO 8342系列,直动式
型 号 管径 通径
黄铜阀体 不锈钢阀体
单线圈结构
8342G1 8342G701 1/4 4.8
8342G3 8342G703 3/8 4.8
双线圈结构
8342G20 8342G720 1/4 4.8
8342G22 8342G722 3/8 4.8
ASCO 8344系列,先导式
黄铜阀体
型号 管径 通径
单线圈
8344G70 1/4 6
8344G0 1/4 6
8344G72 3/8 10
8344G1 3/8 6
8344G74 1/2 10
8344G27 1/2 10
8344G76 3/4 19
8344G29 3/4 19
8344G78 1 19
8344G31 1 19
双线圈
8344G44 1/4 6
8344G80 3/8 10
8344G50 3/8 10
8344G82 1/2 10
8344G54 3/4 19
8344G56 1 19
ASCO 8345系列,先导紧凑型
型 号 管径 通径
黄铜阀体 316不锈钢阀体 压力口 排放口
单线圈
8345G1 EV8345G81 1/4 2 2
单线圈,仅用于空气-排放到大气中
8345G1 EV8345G81 1/4 2 2
第五部分 2位5通阀

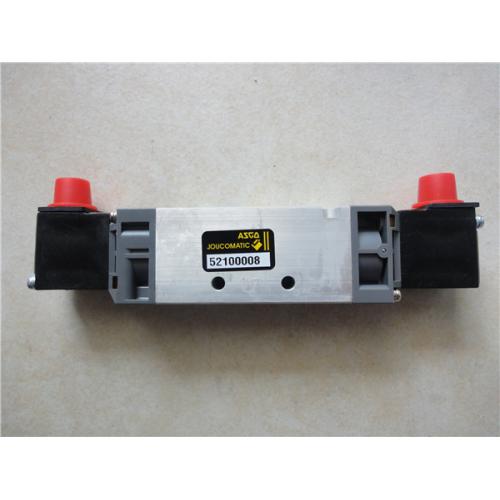

ASCO 551系列
型号(∽/=) 管径 通径
单线圈,先导式-弹簧复位(单稳态)
551 02 025 1/4 6
双线圈,先导式-气动复位(双稳态)
551 02 027 1/4 6
型号(∽/=) 管径 通径
单线圈,先导式-弹簧复位(单稳态)
SC G551A405 MS 1/4 6
SC G551A305 ⑵ 1/4 6
双线圈,先导式-气动复位(双稳态)
SC G551A406MS 1/4 6
SC G551A306 ⑵ 1/4 6
⑵:低功率
型号(∽/=) 管径 通径
单线圈,先导式-弹簧复位(单稳态)
551 02 029 1/4 6
双线圈,先导式-气动复位(双稳态)
551 02 031 1/4 6
型 号 管径 通径
铝阀体-40℃可选 不锈钢阀体-30℃可选
单线圈,先导式-弹簧复位(单稳态)
SC G551A417 MS ⑴ 1/4 6
SC G551A317 ⑶⑴ 1/4 6
SC G551B453 ⑵ 1/4 6
SC G551B353⑶⑵ 1/4 6
双线圈,先导式-气动复位(双稳态)
SC G551A418 MS ⑴ 1/4 6
SC G551A318 ⑶⑴ 1/4 6
SC G551B455 ⑵ 1/4 6
SC G551B355 ⑶⑵ 1/4 6
⑴:铝阀体:***低工作-40℃. ⑵:不锈钢阀体:***低工作温度为-30℃,例如:SCX G551B453 TPL20546⑶:低功率
型号(∽/=) 管径 通径
单线圈,弹簧复位(单稳态),带或不带排放变径接头
SC G551A001 MS 1/4 6
SC G551A001 MSM 1/4 6
双线圈,气动复位(双稳态),带或不带排放变径接头
SC G551A002 MS 1/4 6
SC Q551A002 MS M 1/4 6
型号(4)-40℃可选后缀 管径 通径
单线圈,先导式-弹簧复位(单稳态)
NF G551A401 MS ⑶ 1/4 6
ND G551A201 MS 1/4 6
PV G551A401 MS ⑶ 1/4 6
PV G551A301 MO ⑶ 1/4 6
PV G551A001 MS 1/4 6
PV G551A201 MS 1/4 6
EM G551A401 MS ⑶ 1/4 6
EM G551A301 MO ⑶ 1/4 6
EK G51A201 MS 1/4 6
ISSC G551A301 MO ⑶ 1/4 6
WPIS G551A301 MO ⑶ 1/4 6
ISSC G551A201 MO 1/4 6
EFG551G401 MS 1/4 6
双线圈,先导式-气动复位(双稳态)
NF G551A402 MS ⑶ 1/4 6
NK G551A202 MS 1/4 6
PV G551A402 MS ⑶ 1/4 6
PV G551A302 MO ⑶ 1/4 6
PV G551A002 MS 1/4 6
PV G551A202 MS 1/4 6
EM G551A402 MS ⑶ 1/4 6
EM G551A302 MO ⑶ 1/4 6
EK G551A202 MS 1/4 6
ISSC G551A302 MO ⑶ 1/4 6
WPIS G551A302 MO ⑶ 1/4 6
ISSC G551A202 MO 1/4 6
⑶:***低工作温度-40℃,可选. ⑷:带排放变径接头,加后缀M,例:NF E551 MS M
第六部分 本安型 防爆电磁阀
型 号 管径 通径
黄铜阀体 不锈钢阀体
ASCO 2位2通阀
2/2电磁阀,常闭,NBR阀盘
WBIS8262A320 WBIS8262A386 1/4 1
WBIS8223A323 3/8 8
WBIS8223A303 WBIS8223A310 1/2 10
ASCO 2位3通阀
型 号 管径 通径
黄铜阀体 不锈钢阀体
通用,(压力可接任意口),NBR阀盘
WBIS8314A300 ④ WBIS8314A301 1/4 2
常闭(失电时关闭)
WBIS8316A301 ③ WBIS8316A381V ⑤ 1/4 8
WBIS8316A302 ③ WBIS8316A382V ⑤ 3/8 8
WBIS8316A303 ③ 3/8 16
WBIS8316A304 ③ WBIS8316A384V ⑤ 1/2 16
WBIS8316A374 ③ 3/4 17
WBIS8316A334 ③ 1 25
通用,(常闭/常开),快速排放,CR隔膜,NBR阀盘
WBIS8317A307 ① WBIS8317A308 ① 1/4 ②
ASCO 2位4通阀
型 号 管径 通径
黄铜阀体 不锈钢阀体
4/2电磁阀,NBR阀盘,密封
WBIS8345A301 ①③ WBIS8345A381 ①③ 1/4 2
4/2电磁阀,黄铜阀体,NBR阀盘
单线圈 双线圈 管径 通径
WBIS8344A370 ①③ WBIS8344A344 ③ 1/4 6
WBIS8344A372 ①③ WBIS8344A380 ③ 3/8 10
WBIS8344A374 ①③ WBIS8344A382 ③ 1/2 10
WBIS8344A376 ①③ WBIS8344A354 ③ 3/4 19
WBIS8344A378 ①③ WBIS8344A356 ③ 1 19
①在排放方式时,有两种排放流动(先导口和主排放口).当空气/惰性气体不能排放到大气时,须将先导排放口连接到主排放口. ②快速放排气阀,压力口为1/4. 重要:③压力口和排放口间须维持***小操作压差.供气管和排放管须为全流量,无节流.ASCO流量控制和其他相似阀必须安装在气缸管道中. ④ ⑤隔膜和主阀盘材料仅限于FKM(先导阀盘采用耐温较低的NBR)
