选型代码表
|
MDS51
|
V锥流量传感器
|
|
过程连接
|
A
|
法兰式
|
|
B
|
直接焊接式
|
|
C
|
方管式
|
|
D
|
其它形式，订货时说明
|
|
传感器口径
|
15
|
DN15
|
|
25
|
DN25
|
|
50
|
DN50
|
|
65
|
DN65
|
|
80
|
DN80
|
|
100
|
DN100
|
|
—
|
——
|
|
材质
|
A
|
整体304
|
|
B
|
管道，法兰为碳钢，锥体为304.
|
|
C
|
整体316
|
|
D
|
其它材质
|
|
额定压力
|
6
|
额定压力0.6MPa
|
|
10
|
额定压力1.0MPa
|
|
16
|
额定压力1.6MPa
|
|
25
|
额定压力2.5MPa
|
|
40
|
额定压力4.0MPa
|
|
—
|
——
|
|
420
|
额定压力42MPa
|
|
取压口形式
|
S
|
承插口
|
|
G
|
锥管螺纹1/2”NPT或ZG1/2”
|
|
F
|
法兰取压
|
|
R
|
其它
|
|
密封面形式
|
RF
|
突面密封
|
|
MF
|
凹凸面密封
|
|
TG
|
榫槽面密封
|
|
RJ
|
环连接面密封
|
|
Q
|
其它方法
|
|
连接附件
|
C
|
常温
|
|
H
|
高温
|
|
W
|
赃污
|
|
Z
|
其它
|
|
法兰标准
|
GB
|
国标
|
|
HG
|
化工部标准
|
|
JB
|
原机械部标准
|
|
ASME
|
美标
|
|
Q
|
其它标准
|

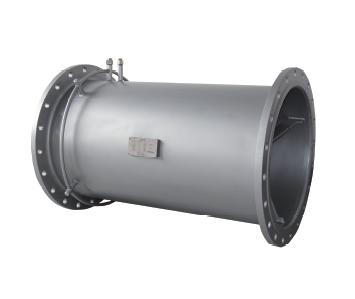

美国Madshen V锥流量传感器改变传统的流体向中心收缩而压损大的缺点，而是轴对称的边壁收缩方式下的逐渐收缩和逐渐扩散。这是一次节流装置的节流、收缩的全新变革，在节流装置结构设计上是一次重大的突破。不仅解决了老式差压流量计所存在的技术缺陷，而且具有其他测量原理的流量传感器计所不具备的优点。
V形锥体和导流管是预先经过精密加工好的，流体在流经V锥体时，V锥体的结构和形状使得流体在收缩前有一个平滑的过度区，流体并不是被迫收缩到管道中心线附近，而是逐渐朝向管内边壁收缩，在前后两端会产生差压，配上相应的差压变送器和附件（三组阀、取压阀等）组成V锥流量计，从而测量出流量。
流量公式：
其中：
—等效直径比
ρ—流体工况条件下的密度
D—管道内径
K—K系数（与节流件形式（流束收缩系数）直径比，取压方式，雷诺数及管道粗糙度有关
d—V锥节流件的***大横截面处的直径
qv—体积流量
ε—气体膨胀系数（对于不可压缩液体ε=1）
1、公称通径：DN15～DN2000
2、公称压力：0～40MPa
3、精度：准确度等级为0.5%（差压变送器的准确度应高于0.2级，含0.2级）
4、重复性：优于0.1%
5、介质温度范围：可以实现-40～700℃的介质的流量测量
6、量程比通常为10：1
7、压损小：同样的β值，永久压力损失是孔板压力损失的1/3～1/5
8、测量流体：几乎适用于所用蒸汽、气体、液体介质的测量
9、前后直管段：3D（前），1D（后），方管V锥流量计无需前后直管段
11、结构材料材质：
|
部件名称 |
材质 |
|
测量管和法兰 |
304不锈钢、20#碳钢、其他 |
|
V锥体和连接附件 |
304不锈钢， |
|
取压口 |
304不锈钢 |
|
三阀组（附件、可选） |
304不锈钢 |
|
引压管（附件、可选） |
304不锈钢 |
|
冷凝罐（附件、可选） |
304不锈钢 |
|
排污阀（附件、可选） |
304不锈钢 |
|
部件名称 |
材质 |
|
测量管和法兰 |
304不锈钢、20#碳钢、其他 |
|
V锥体和连接附件 |
304不锈钢， |
|
取压口 |
304不锈钢 |
|
三阀组（附件、可选） |
304不锈钢 |
|
引压管（附件、可选） |
304不锈钢 |
|
冷凝罐（附件、可选） |
304不锈钢 |
|
排污阀（附件、可选） |
304不锈钢 |
12、外表涂层：
|
传感器测量管材质 |
外表涂层 |
|
全不锈钢304 |
喷不锈钢砂 |
|
测量管为碳钢 |
银灰色环氧树脂漆 |
13、防爆等级（差压变送器）：隔爆、本安、不防爆可供选择（差压变送器）
14、供电电源（差压变送器）：12～24VDC，
15、输出信号（差压变送器）：4～20mA或HART协议
16、显示及输出：
|
差压变送器 |
现场显示 |
|
配多参数变送器 |
瞬时流量 累积流量 |
|
配差压变送器 |
与差压范围相对应的差压值 |
