网带烘干机是一种由电加热、蒸汽加热、热风加热进行加热的批量、连续式生产利用钢网作为传输带运载物料进行连续烘干的干燥设备。
简介
网带烘干机主要将压制的成品球通过输送机直接输送到平板输机上，通过平板输送机上端的刮板将成品球匀布在烘干机上，提高球的透气性，达到烘干效果。
烘干时间一般为20-30分钟，高温烘干炉是由耐热钢制造的链式输送机和耐高温隧道窑组成。输送带采用耐高温的金属网带，成球在网带上经25-30分钟的烘干后由冷却网带输出。
用途
网带式干机是常用的连续式干燥设备,可广泛应用在化工、食品、医药、建材、电子等行业，特别适用于透气较好的片状、条状、颗粒状物料的干燥，对滤饼类的膏状物料，也可通过造粒机或挤条机制成型后进行干燥。该设备具有干燥速度快、蒸发强度高、产品质量好的优点。
优点
1.网带烘干机可以调节空气量、加热温度、物料停留时间及加料速度以取得***佳的干燥效果。
2.设备配置灵活，网带干机可使用网带冲洗系统及物料冷却系统。
3.网带干燥机（网带烘干机）大部分空气循环利用，高度节省能源。
4.烘干机采用独特的鼓风装置，使热风分布更加均匀，确保产品品质的一致性。
5.热源可采用蒸气、导热油、或燃气热风炉配套
6.机内温度可根据温控表控制。
7.网带干燥机输送带为不锈钢连体式结构。
8.电气控制系统为独立式控制柜，远近控制均可，PLC控制。
工作原理
网带式烘干机主要原理是将物料均匀的平铺在网带上，由传动装置拖动在干燥机内往返移动，热风在物料间穿流而过，水蒸气从排湿孔中排出，从而达到干燥的目的。网带采用12-60目的不锈钢钢丝网带，箱体长度由标准段组合而成，为了节约场地，可将烘干机制成多层式，常见的有三层、五层、长度6-40m，有效宽度0.6-3.0m。

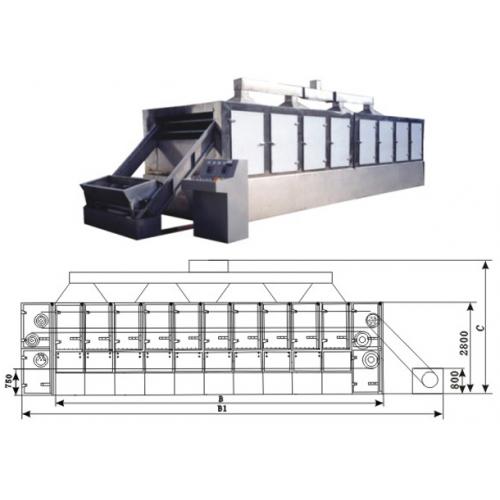

结构组成
网带式烘干机有机头、烘干段、机尾、网带、传动装置、进风管、出风管、风机（热风源另置）等组成。
物料有机头进入徐徐通过烘干进行烘干，网带的线速度视物料的种类和含水量而定。风流向采用负压，多孔进气，保证有效烘干面积，风流风速分布均匀，提高烘干效果。 要想得到***佳的烘干效果和适当的产量，物料的含水量、网带的线速度、配风量和风温必须适当、合理、有机的结合
技术参数
|
型 号
|
DW-1.2-8
|
DW-1.2-10
|
DW-1.6-8
|
DW-1.6-10
|
DW-2-8
|
DW-2-10
|
|
单元数
|
4
|
5
|
4
|
5
|
4
|
5
|
|
带宽m
|
1.2
|
1.6
|
2
|
|
干燥段长m
|
8
|
10
|
8
|
10
|
8
|
10
|
|
铺料厚mm
|
10-80
|
|
使用温度oC
|
50-120
|
|
蒸汽压力Mpa
|
0.2-0.6
|
|
蒸汽耗量Kg/h
|
120-130
|
150-375
|
150-375
|
170-470
|
180-500
|
225-600
|
|
换热面积m2
|
272
|
340
|
352
|
440
|
448
|
560
|
|
干燥时间h
|
0.2-1.2
|
0.25-1.5
|
0.2-1.2
|
0.25-1.5
|
0.2-1.2
|
0.2-1.5
|
|
干燥强度Kg水/h
|
60-160
|
80-220
|
75-220
|
95-250
|
100-260
|
120-300
|
|
风机数量
|
5
|
6
|
5
|
6
|
5
|
6
|
|
风机总功率kw
|
9.9
|
12.1
|
9.9
|
12.1
|
18.2
|
22.2
|
|
设备总功率kw
|
11.4
|
13.6
|
11.4
|
13.6
|
19.7
|
23.7
|
|
外形
尺寸
|
长 m
|
10.05
|
12.05
|
10.05
|
12.05
|
10.05
|
12.05
|
|
宽 m
|
1.5
|
1.5
|
1.91
|
1.91
|
2.33
|
2.33
|
|
高 m
|
3.15
|
3.15
|
3.15
|
3.15
|
3.65
|
3.65
|
|
总重Kg
|
4800
|
5780
|
5400
|
6550
|
6350
|
7800
|
