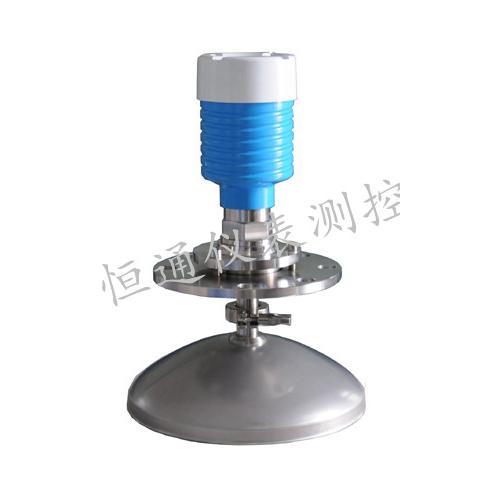

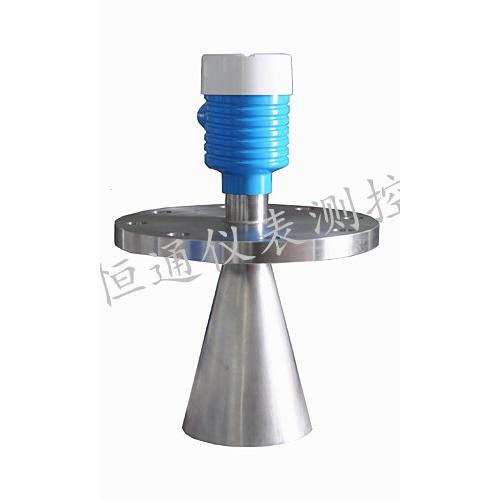

一、雷达液位计|智能雷达物位计简介
高频微波脉冲发射较窄的微波脉冲，经天线向下传输，微波接触到被测介质表面后被反射回来，再次被天线系统接收并将其传输给电子线路部分自动转换成物位信号。（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）注：使用雷达物位计时，务必保证***高料位不能进入测量盲区
二、雷达液位计|智能雷达物位计产品特点
雷达物位计采用了高达26GHz的发射频率，因而具有：非接触雷达，无磨损，无污染,天线尺寸小，便于安装波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物几乎不受腐蚀、泡沫影响,几乎不受大气中水蒸气、温度和压力变化影响高信噪比，即使在波动的情况下也能获得更优的性能
三、雷达液位计产品参数
特 征：精度高；抗干扰能力强，不受温度、湿度及风力的影响；安装、调试、使用简单；功耗低。
应 用：适用于湖泊、河道、水库、明渠、潮汐水位等水位监测。
***大量程：30m增强型：70m
过程温度：（-40~100）℃
过程压力：常压
测量精度：±3mm
天线材料：不锈钢316L喇叭/PTFE振子
频率范围：26GHz
信号输出：RS485/Modbus协议
电 源：（6~24）VDC
显 示：可选
应 用： 各种腐蚀的液体
测量范围： 20米
过程连接： 螺纹、法兰
介质温度： -40～120℃
过程压力： -0.1～0.3MPa
精 度： ±5mm
防护等级： IP67
频率范围： 26GHz
防爆等级： Exia ⅡC T6 Ga
信号输出： 4～20mA/HART(两线/四线) RS485/Mod bus
四、型号参数
|
智能雷达物位仪表
|
|
|
|
|
类 别
|
HTRD801
|
HTRD802
|
HTRD803
|
|
应 用
|
过程条件简单，腐蚀性的液体、浆料、固体
比如：
水液储罐 酸碱储罐
浆料储罐
固体颗粒 小型储油罐
|
存储或过程容器腐蚀性的液体、浆料、固体
比如：
水液储罐 酸碱储罐
浆料储罐
固体颗粒 小型储油罐
|
适应各种存储容器或过程计量环境，液体、浆料、固体
比如：
原油、轻油储罐 原煤、粉煤仓位 挥发性液体储罐 焦碳料位
浆料储罐
固体颗粒
|
|
测 量 范 围
|
20米
|
20米
|
35米
|
|
过 程 连 接
|
螺纹
|
法兰
|
法兰
|
|
过 程 温 度
|
-40-130℃
|
-40-150℃
|
-40-250℃
|
|
过 程 压 力
|
-1.0-3bar
|
-1.0-20bar
|
-1.0-40bar
|
|
重 复 性
|
± 3mm
|
± 3mm
|
± 3mm
|
|
精 度
|
< 0.1%
|
< 0.1%
|
< 0.1%
|
|
频 率 范 围
|
6.8GHz
|
6.8GHz
|
6.8GHz
|
|
防爆/防护等级
|
EXiaIICT6/IP68
|
EXiaIICT6/IP68
|
EXiaIICT6/IP68
|
|
信 号 输 出
|
4…20mA/HART(两线)
|
4…20mA/HART两线)
|
4…20mA/HART(两线)
|
五、安装注意事项
a.推推荐距离
（1）墙至安装短管的外壁：离罐壁为罐直径1/6处，***小距离为200mm。不能安装在入料口的上方（4）。不能安装在中心位置（3），如果安装在中央，会产生多重虚假回波，干扰回波会导致信号丢失。
b.注意事项
1：测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。
2：若介质为低介电常数当其处于低液位时。
3：理论上测量达到天线***的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的***至少100mm。
4：对于过溢保护，可定义一段安全距离附加在盲区上。
5：***小测量范围与天线有关。
测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。
若介质为低介电常数当其处于低液位时，罐底可见，此时为保证测量精度，建议将零点定在低高度为C 的位置。
对于过溢保护，可定义一段安全距离附加在盲区上。
***小测量范围与天线有关。
