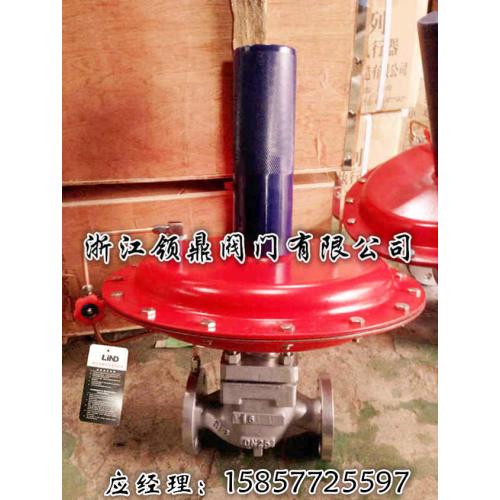

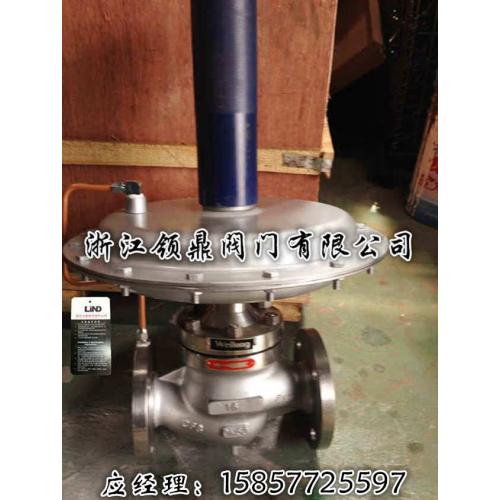

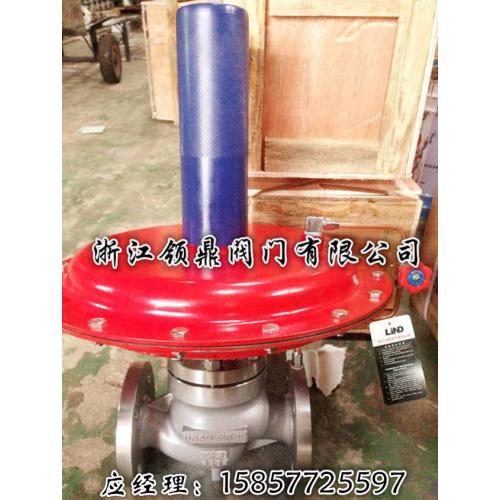

ZZVP微压调节阀是一种无需外加能源，利用被控介质自身能量当动力源，引入执行机构膜室产生推力，控制节流元件运动达到自动调节。主要用于各种工业炉气体燃烧系统，控制甲、乙两种燃料混合比流量，达到理想的然料条件：用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节：用于各种油品、化学品、液体储罐气封。
主要技术参数
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
额定流量系数Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
|
公称压力（MPa） |
1.0 1.6 |
|
固有流量特性 |
快开 |
保证调压阀正常工作
的***小压差P（MPa） |
≥0.01 |
压力分段范围
（KPa） |
0.5～6 5～10 9～15 12～19 18～25 22～30
28～35 32～40 38～50 48～60 58～72 70～100 |
|
工作温度℃ |
≤80 |
|
适合介质 |
气体、蒸汽、低粘度液体 |
|
法兰尺寸、型式 |
PN10、16、GB9113-88凸式
或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准） |
|
结构长度 |
按GB12221-89标准 |
|
主要性能指标
|
控制精度％ |
±10 |
允许泄
漏量 |
硬密封（L/H） |
单座（Ⅳ级）：≤10-4阀额定容量：双座（Ⅱ级）、≤5×10-3×阀额定容量 |
软密封
（ml/min） |
DN(mm) |
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
0.15 |
0.3 |
0.45 |
0.6 |
0.9 |
1.7 |
4.0 |
6.75 |
许用介质与温度的关系
|
公称通径（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
A |
压力调节范围
（Kpa） |
0.5～30 |
φ394 |
|
28～50 |
φ308 |
φ394 |
|
48～100 |
φ308 |
阀门主要零件及推荐使用温度范围
|
零件名称 |
材料 |
温度范围 |
|
阀体、阀盖 |
HT200 |
-20～200℃ |
|
ZG230-450 |
-40～450℃ |
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
ZG0Cr18Ni12Mo2Ti |
-250～550℃ |
|
阀芯、阀座 |
1Cr18Ni9Ti |
-250～550℃ |
|
0Cr18Ni12Mo2Ti |
-250～550℃ |
|
(增强)聚四氟乙烯 |
-20～200℃ |
|
司太莱合金堆焊 |
-250～550℃ |
|
压力平衡元件 |
波纹管 |
18Ni12Mo2Ti |
-160～300℃ |
|
弹簧 |
18Ni12Mo2Ti |
-160～250℃ |

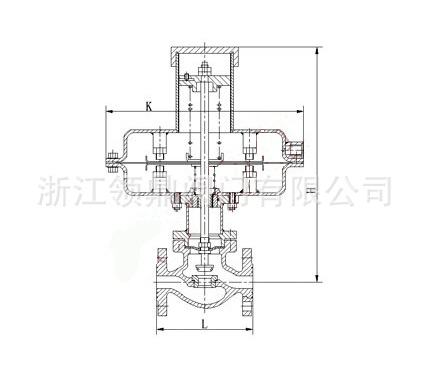

外形尺寸
公称通径
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
法兰距离L |
185 |
200 |
205 |
222 |
254 |
276 |
298 |
352 |
|
执行器宽K |
395 |
|
总高度H |
456 |
465 |
470 |
470 |
480 |
490 |
490 |
510 |
|
导压管接口螺纹 |
M16×1.5 |
|
重量Kg |
12 |
13 |
15 |
17 |
20 |
28 |
38 |
43
|
