保温型高效送风口

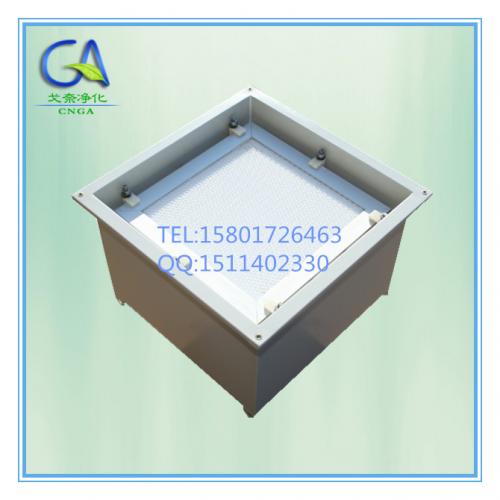

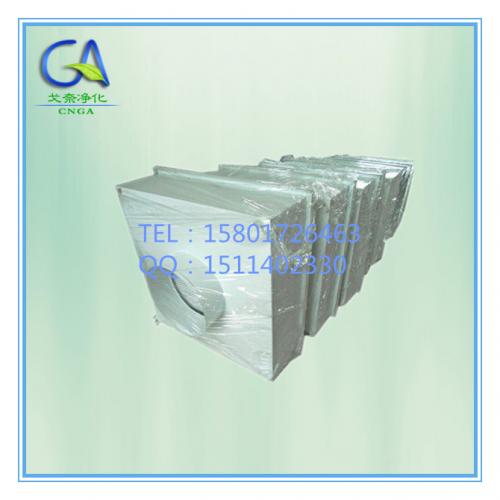

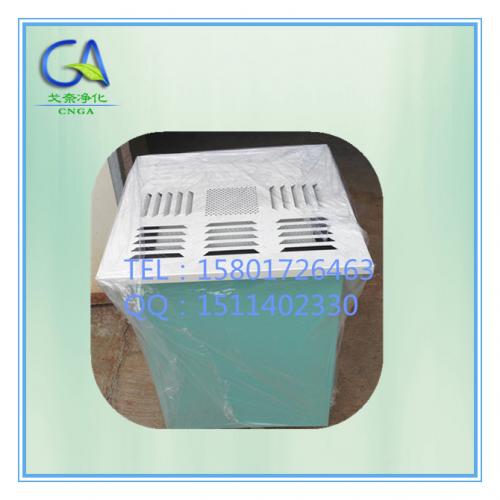

上海戈奈净化保温型高效送风口
产品特点：由送风箱、高效过滤器、散流板构成，表面静电喷塑；重量轻，易安装
产品用途：为千级、万级、十万级净化空调系统较为理想的终端过滤装置，可广泛于医药、卫生、电子、化工等行业的净化空调系统
产品说明：
1.高效送风口外壳箱体采用优质冷轧钢板制作，外表面静电喷塑处理或烤漆处理，配有散流板。
2.高效送风口可作为终端高效过滤装置直接安装在洁净室顶棚处，结构紧凑，密封性能可靠，进风方式有侧进风和顶进风，法兰口有方形和圆形两种结构。
3.有时洁净室由于受到土建高度限制或必须采用紧凑型设计时，可选用一体化高效过滤器送风口。
4.可根据用户要求假装调节阀和保温层。
5.过滤器：效率H10-H14，99.99%@0.3um玻纤滤纸
产品参数
|
型号
Model
|
静压箱外形尺寸Static pressure box dimension(mm)
|
过滤器尺寸
Filter dimension(mm)
|
额定风量
Rated
airflow(m³/h)
|
进风管尺寸
Inlet pipe size(mm)
|
进风管连接
Inlet pipe connection(mm)
|
吊环间距
Ring spacing(mm)
|
重量
Weight
(kg)
|
|
GA-320D
|
370*370*530
|
320*320*220
|
500
|
200*200
|
250*250
|
344*344
|
20
|
|
GA-484D
|
534*534*530
|
484*484*220
|
1000
|
220*200
|
370*250
|
508*508
|
26
|
|
GA-510D
|
660*660*460
|
610*610*150
|
1000
|
320*250
|
370*300
|
634*634
|
30
|
|
GA-820D
|
870*650*460
|
820*600*150
|
1200
|
320*250
|
370*300
|
844*624
|
35
|
|
GA-630D
|
680*680*530
|
630*630*220
|
1500
|
320*250
|
370*300
|
654*654
|
35
|
|
GA-726D
|
776*534*530
|
726*484*220
|
1500
|
400*200
|
450*250
|
750*508
|
35
|
|
GA-915D
|
965*660*460
|
915*610*150
|
1500
|
500*300
|
500*300
|
939*634
|
40
|
|
GA-968D
|
1018*534*530
|
968*484*220
|
2000
|
550*250
|
550*250
|
992*508
|
50
|
|
GA-1220D
|
1270*660*460
|
1220*610*150
|
2000
|
550*250
|
550*250
|
1244*634
|
55
|
|
GA-645D
|
955*680*530
|
945*630*220
|
2200
|
550*300
|
550*300
|
969*654
|
50
|
|
GA-1260D
|
1310*680*530
|
1260*630*220
|
3000
|
650*300
|
650*300
|
1284*654
|
60
|
