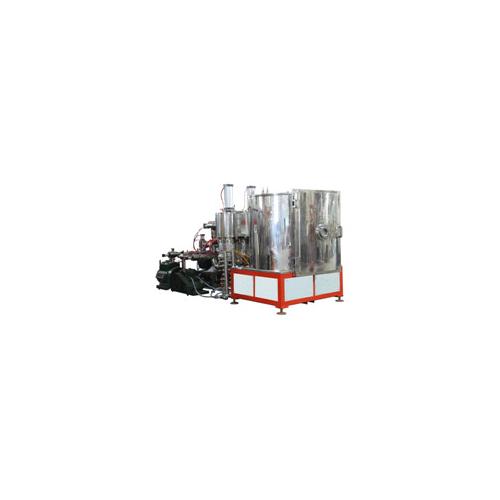

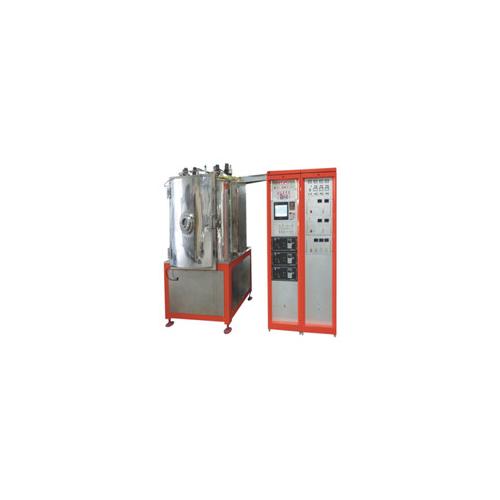

FOXIN-IP 磁控离子溅射镀膜机型号（高度1.3m以下）
|
|
性能型号
|
IP-0710
|
IP-1012
|
IP-1212
|
IP-1412
|
IP-1612
|
IP-1813
|
|
真空室尺寸：mm
|
Ф700×H1000
|
Ф1000×H1200
|
Ф1200×H1200
|
Ф1400×H1200
|
Ф1600×H1200
|
Ф1800×H1300
|
|
真空室结构
|
立式前开门结构配置抽气系统及水冷系统
|
|
真空获得系统
|
维持泵+机械泵+罗茨泵+扩散泵或分子泵（具体型号可根据客户的要求进行配置）
|
|
真空测量系统
|
一台皮拉尼(MKS) 一台冷阴极(MKS) 一台薄膜规(MKS)
|
|
电源类型
|
直流电源、中频电源、脉冲电源 （偏压电源、弧电源）
|
|
极限真空指标
|
空载冷态 1.0一 6.0×10-4Pa
|
|
电弧源
|
4台-6台
|
6台-8台
|
8台-10台
|
10台-12台
|
14台-16台
|
16台-18台
|
|
200A-300A
|
200A-300A
|
200A-300A
|
200A-300A
|
200A-300A
|
200A-300A
|
|
偏压电源
|
20KW/1台
|
20KW/1台
|
20KW/1台
|
30KW/1台
|
40KW/1台
|
60KW/1台
|
|
磁控电源
|
1台-2台
|
1台-2台
|
2台-3台
|
2台-3台
|
3台-4台
|
3台-4台
|
|
工件转动方式
|
多轴行星式公自转、变频调速（可控可调）
|
|
工件烘烤温度
|
常温-300℃至450℃-600℃可控可调（PID温控）
|
|
工艺气体
|
3路或4路工艺气体流量控制及显示系统选配自动加气系统
|
|
氩气、氮气、氧气、乙炔等
|
|
冷却方式
|
水冷却循环方式，另配工业冷却水塔或工业冷水机（制冷机)或深冷系统。（客户提供）
|
|
控制方式
|
PLC+触摸屏操作或计算机控制，手动、半自动、自动方式、
|
|
供给指标
|
气压0.5-0.8MPa、水温≤25℃、水压≥0.2MPa、
|
|
报警及保护
|
对泵和靶等缺水、过流过压、断路等异常情况进行报警，并执行相应保护措施及电气联锁功能。
|
|
整机总功率
|
25~65KW
|
45~85KW
|
65~105KW
|
85~115KW
|
95~125KW
|
100~130KW
|
|
输出频率
|
电压380V±5% ，频率50Hz（可根据客户国家用电标准配置）
|
|
设备占地面积
|
15~50m²
|
15~50m²
|
25~55m²
|
25~55m²
|
35~55m²
|
35~55m²
|
|
备注
|
可根据用户要求设计制造非标设备，可加装磁控溅射靶、中频孪生对靶等。
|
|
|
|
|
|
|
|
|
|
|
|
|
