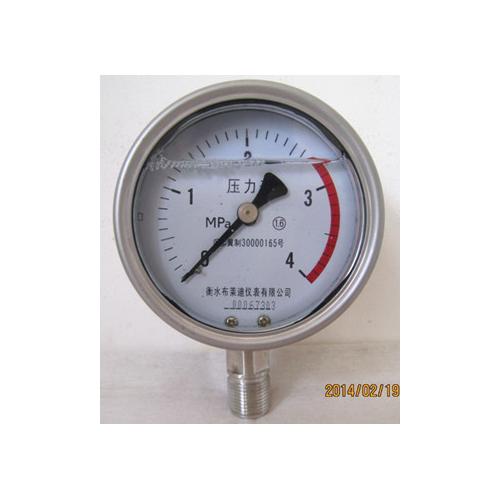

不锈钢耐震压力表(YTN100F)

产品名称：不锈钢压力表

产品型号：Y-60/100/150/200/250 B

公称直径（mm）：60/100/150/200/250

精度等级：1.6级

测量范围（MPa）：

0～0.16，0～0.25，0～0.4，0～0.6，

0～0.1，0～0.4，0～0.6，0～1.0，0～1.6，0～2.5，0～4，

0～6，0～10，0～16 ，0～25，0～40，0～60

-0.1～0.06，-0.1～0.15，-0.1～0.3，-0.1～0.5，

-0.1～0.9，-0.1～1.5，-0.1～2.4

连接螺纹：Y-60M14*1.5 G1/4

Y-100M20*1.5 1/2 NPT

Y-150M20*1.5 1/2 NPT

Y-200M20*1.5 1/2 NPT

Y-250M20*1.5 1/2 NPT

产品概述：

不锈钢压力表采用直接接触式接头和感压元件材料，采用icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316，结构为全密封型，不锈钢压力表具有较强的防被测介质腐蚀和抗环境腐蚀的能力。不锈钢压力表适用于腐蚀性较强的适合不锈钢元件检测的介质和恶劣的外部腐蚀环境中 ，不锈钢压力表广泛应用于石油、化工、冶金等工业。

产品原理：

不锈钢压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。

压力表通过表内的不锈钢敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将弹性形变传导至指针，引起指针转动来显示压力。

对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。

主要技术参数：

1．精度等级 ：±1.0%；±1.6% ；±2.5%。

2．表壳直径：60mm；100mm ；150mm ；200mm。

3．表壳材质：304不锈钢 ，316不锈钢。

4．弹性元件及接头体材质：304； 316，弹性元件与接头体氩弧焊接 。

5．机芯材质： 304不锈钢，316不锈钢。

6．接头螺纹：M14×1.5；G1/4； M20×1.5 ；1/2 NPT 等。

7．指针： 普通

8．表玻璃： 有机玻璃。

9．耐震型充填材质 甘油98%（可选择硅油、氟油或其它类别）

10．使用环境温度：

-40~200℃(外壳内不充液)

11.温度影响：

不大于0.4%/10℃(使用温度偏离20±5℃)

12。抗工作环境振动：

V·H·4级(外壳内充液)　V·H·3级(外壳内不充液)
