一、电磁流量计概述

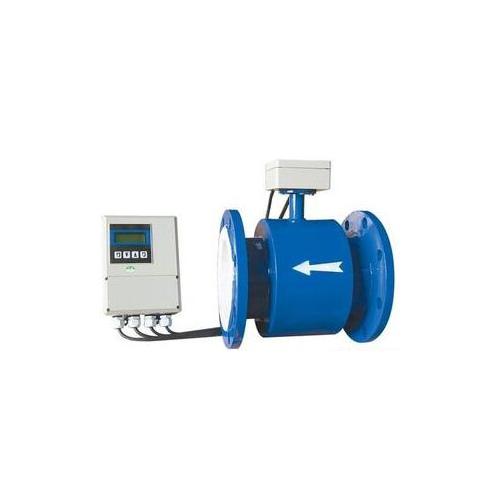

LD系列智能电磁流量计(防腐型流量计)由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
二、电磁流量计特点
全数字量处理，抗干扰能力强，测量可靠，精度高、几乎可测任何导电液体。
采用16位嵌入式微处理器，运算速度快, 精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
在现场可根据用户实际需要在线修改量程。
测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
具有自检与自论断功能。
三、电磁流量计技术参数
|
公称通径(mm)
|
DN10～DN2000
|
|
流动方向：
|
正，反，净流量
|
|
量程比：
|
1:20，可按客户要求定制
|
|
重复性误差：
|
测量值的±0.1%
|
|
精度等级：
|
0.5级，1.0级
|
|
被测介质温度：
|
普通橡胶衬里：－20～＋60℃
|
|
高温橡胶衬里：－20～＋90℃
|
|
聚四氟乙稀衬里：－30～＋100℃
|
|
高温型四氟衬里：－20～＋180℃
|
|
额定工作压力：
(高压可定制)
|
DN6－DN80：≤1.6MPa
|
|
DN100－DN250：≤1.0MPa
|
|
DN300－DN1200：≤0.6MPa
|
|
流速范围：
|
0.1－15m/s
|
|
电导率范围：
|
被测流体电导率≥5μs/cm
|
|
电流输出：
|
负载电阻
|
0～10mA：0～1.5kΩ
|
|
4～20mA：0～750 kΩ
|
|
数字频率输出：
|
输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极***大电流为250mA
|
|
供电电源：
|
AC220V、DC24V或3.6V电池
|
|
要求直管段长度
|
上游≥5DN，下游≥2DN
|
|
安装方式：
|
法兰连接，可选法兰夹持、螺纹连接
|
|
防爆等级：
|
Exd[ia]IICT5
|
|
防护等级：
|
IP65，特殊订制***高可达IP68
|
|
环境温度：
|
－30℃～＋60℃
|
|
相对温度：
|
5%～95%
|
|
消耗总功率：
|
小于20W
|
|
|
|
电磁流量计口径及流量的选择
|
公称通径(mm)
|
可测量流量范围(m3/h)
|
有效测量流量范围(m3/h)
|
公称通径(mm)
|
可测量流量范围(m3/h)
|
有效测量流量范围(m3/h)
|
|
10
|
0.0142～3.3912
|
0.0848～2.826
|
300
|
12.717～3052
|
76.302～2543
|
|
15
|
0.0318～7.6302
|
0.1908～6.3585
|
350
|
17.31～4154
|
103.86～3461
|
|
20
|
0.0566～13.5648
|
0.3392～11.304
|
400
|
22.61～5425
|
135.65～4521
|
|
25
|
0.0883～21.195
|
0.5298～17.6625
|
450
|
28.62～6867
|
171.68～5722
|
|
32
|
0.1447～34.7258
|
0.8682～29.9382
|
500
|
35.33～8478
|
211.95～7065
|
|
40
|
0.2261～54.2592
|
1.3565～45.216
|
600
|
50.87～12208
|
305.2～10173
|
|
50
|
0.3533～84.78
|
2.1195～70.65
|
700
|
69.24～16616
|
415.4～13847
|
|
65
|
0.5970～143.28
|
3.5819～119.39
|
800
|
90.44～21703
|
542.6～18086
|
|
80
|
0.9044～217.03
|
5.4259～180.86
|
900
|
114.46～27468
|
686.7～22890
|
|
100
|
1.413 ～339.12
|
8.478～282.6
|
1000
|
141.3～33912
|
847.8～28260
|
|
125
|
2.2079～529.87
|
13.2468～441.56
|
1200
|
203.5～48833
|
1221～40694
|
|
150
|
3.1793～763
|
19.0755～635.85
|
1400
|
277～66467
|
1662～55389
|
|
200
|
5.652～1356
|
33.912～1130.4
|
1600
|
361.8～86814
|
2171～72345
|
|
250
|
8.8313～2119
|
52.9875～1766
|
1800
|
457.9～109874
|
2747～91562
|
