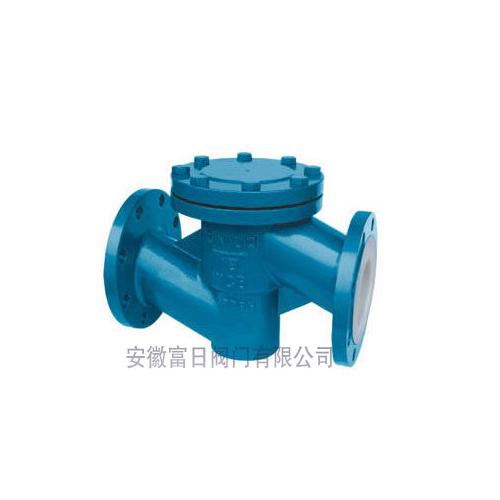

衬氟升降式止回阀结构特点：
1、 升降直通式止回阀
主要型号有H41S型，结构一般与截止阀相似，其阀瓣沿着通道中心作升降运动，动作可靠，一般只能安装在水平管路上。
2、 升降立式止回阀
主要型号有H42S型、H72S型、H40S型，其中H40S型是一种新型结构，阀瓣为球型，共同特点是阀瓣沿阀体通路轴线做升降运动，一般应安装在垂直管路。
3、 旋启式止回阀
主要型号有H44S型，H74S型单瓣旋启式和H76S型双瓣旋启式，阀瓣绕转轴作旋转运动，其流体阻力一般小于升降式止回阀，它适用于较大口径的场合，安装位置不受限制，通常安装于水平管路。
4、 蝶式止回阀
主要型号有H47PO型，结构为软密封双偏心法兰连接，微阻缓闭蝶形止回阀阀外设计了缓闭装置，有利于减少流阻和振动，减少水锤影响。
衬氟升降式止回阀技术参数及执行标准：
|
|
升降直通式
|
升降立式
|
对夹升降立式
|
单瓣旋启式
|
双瓣旋启式
|
蝶式
|
|
公称通径(mm)
|
DN15~500
|
15~500
|
DN15~300
|
DN15~500
|
DN50~1200
|
DN200~1800
|
|
公称压力(MPa)
|
PN0.6~1.6
|
PN0.6~1.6
|
PN0.6~2.5
|
PN0.6~2.5
|
PN0.6~4.0
|
PN0.6~1.6
|
|
阀门材料
|
灰铸铁、碳钢、不锈钢
|
|
衬里材料
|
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE
|
GXPO
|
|
适用介质
|
详见防腐衬里材料
|
|
工作温度(℃)
|
|
|
|
|
|
|
|
设计制造
|
GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D
|
|
结构长度
|
GB/T 12221-1989
|
|
连接法兰
|
JB/T 82.1-94、GB/T9113.1-2000
|
|
压力试验
|
GB/T 13927-1992
|
衬氟升降式止回阀主要零部件材料表：
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸钢
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
阀体/阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
阀瓣/阀杆
|
35
|
1Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
衬里/阀座
|
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
|
|
4
|
紧固螺栓
|
WCB
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
5
|
螺母
|
PTFE(F4)
|
CF8
|
CF8
|
衬氟升降式止回阀主要外形和连接尺寸：
|
公称通经
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
DN(mm)
|
NPS(inch)
|
PN1.0MPa
|
PN1.6MPa
|
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
130
|
95
|
65
|
2
|
14
|
4-φ14
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
150
|
105
|
75
|
2
|
16
|
4-φ14
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
160
|
115
|
85
|
2
|
16
|
4-φ14
|
|
32
|
5/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
180
|
135
|
100
|
2
|
18
|
4-φ18
|
|
40
|
3/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
200
|
145
|
110
|
3
|
18
|
4-φ18
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
230
|
160
|
125
|
3
|
20
|
4-φ18
|
|
65
|
5/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
290
|
180
|
145
|
3
|
20
|
4-φ18
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
310
|
195
|
160
|
3
|
22
|
4-φ18
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
350
|
215
|
180
|
3
|
24
|
8-φ18
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
400
|
245
|
210
|
3
|
26
|
8-φ18
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
480
|
280
|
240
|
3
|
28
|
8-φ23
|
|
200
|
8
|
600
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
495
|
335
|
295
|
3
|
30
|
12-φ23
|
|
250
|
10
|
622
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
622
|
405
|
355
|
3
|
32
|
12-φ25
|
|
300
|
12
|
698
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
698
|
460
|
410
|
4
|
34
|
12-φ25
|
|
350
|
14
|
787
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
787
|
520
|
470
|
4
|
38
|
16-φ25
|
|
400
|
16
|
914
|
565
|
515
|
482
|
4
|
32
|
16-φ25
|
914
|
580
|
525
|
4
|
40
|
16-φ30
|
|
450
|
18
|
978
|
615
|
565
|
532
|
4
|
32
|
20-φ25
|
|
|
|
|
|
|
|
500
|
20
|
978
|
670
|
620
|
585
|
4
|
34
|
20-φ25
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
