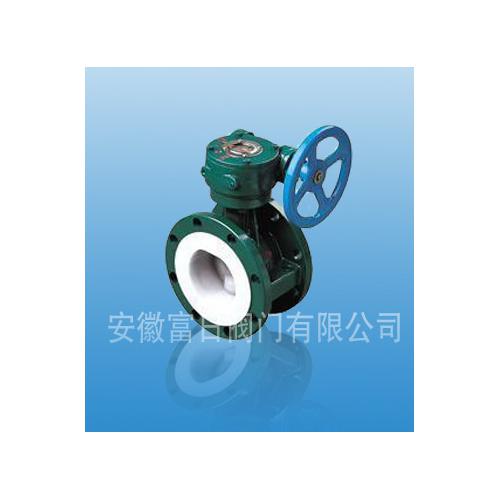

D341F4-10/16、D341F46-10/16衬氟法兰蝶阀的介绍：
蝶阀是一种结构简单的调节阀，在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
D341F4-10/16、D341F46-10/16衬氟法兰蝶阀的适用范围：
作为一种用来实现管路系统通断及流量控制的部件，在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。
D341F4-10/16、D341F46-10/16衬氟法兰蝶阀的结构特点：
1.体积小，安装方便；
2.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线)，具有双向密封功能，压力、流量可自由调节；
3.四级加载弹性密封，***保证了阀门内、外的零泄露；
D341F4-10/16、D341F46-10/16衬氟法兰蝶阀主要零件材料 :
|
型号
|
阀体
|
阀瓣
|
支架
|
密封挡圈
|
|
D341F4-10/16C
|
WCB衬F4
|
WCB衬F4
|
WCB衬F4
|
聚四氟乙烯F4PTFE
|
|
D341F46-10/16C
|
WCB衬F46
|
WCB衬F46
|
WCB衬F46
|
D341F4-10/16、D341F46-10/16衬氟法兰蝶阀性能参数 ：
|
直通式
|
直流式
|
角式
|
|
公称通径(mm)
|
DN15~250
|
|
公称压力(Mpa)
|
PN1.0、PN1.6、PN2.5
|
|
阀门材料
|
灰铸铁、碳钢、不锈钢
|
|
衬里材料
|
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE
|
|
适用介质
|
详见防腐衬里材料
|
|
工作温度(℃)
|
|
|
|
|
设计制造
|
GB/T12233-1989、GB/T12235-1989、Q/ZXD 01-1999、ANSI 16.34
|
|
结构长度
|
GB/T 12221-1989
|
|
连接法兰
|
JB/T 82.1-94、GB/T9113.1-2000
|
|
压力试验
|
GB/T 13927-1992
|
|
传动方式
|
手动、齿轮传动、气动、电动
|
