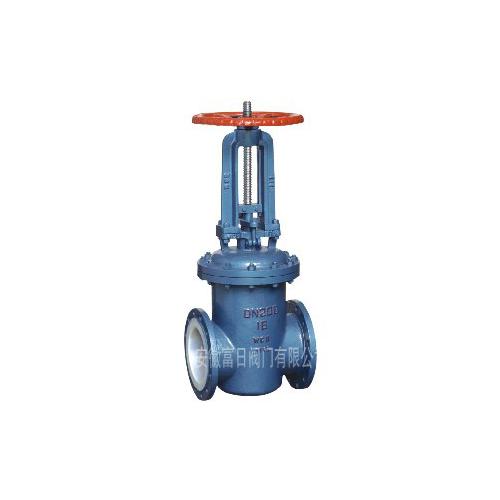

衬氟楔式闸阀Z41F46 Z641F Z941F

产品介绍：

安徽富日阀门楔式闸阀是一种常见的启闭阀门，利用两侧面密封百呈楔状的闸板来接通或截断管路中介质。楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动斩介质冲蚀而加快密封面的损坏。

详细说明：

【衬氟闸阀,衬氟闸阀价格,楔式衬氟闸阀的特点】

1.阀体有扁体和圆体两种，阀体、阀盖、闸板的阀杆等直接与介质接触部件，全部包衬FEP（F46）或PCTFE（F3）等氟塑料。
2.密封副为FPE（F46）/FEP（F46）摩擦系数小，启闭力矩低。
3.填料采用PTFE（F4）标准填料，密封性能好，维修更换方便。
4.采用弹性闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想。
5.介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作启闭装置。

衬氟闸阀,衬氟闸阀价格,楔式衬氟闸阀【基本型号】

Z41F4型，Z41F46型和Z40F3　Z40F46型。

手动	Z41F3　Z40F3	齿轮传动	Z441F3　Z440F46
	Z41F46 Z40F46		Z541F3　Z540F46
气动	Z41F3　Z41F3	电动	Z941F3　Z9B41F3
	Z641F46　Z640F46		Z941F3　Z9B41F3

Z41F衬氟闸阀,衬氟闸阀价格,楔式衬氟闸阀的详细资料：

二、主要外形和连接尺寸：

公称通径		标准值							参考值
DN（mm)	NPS(inch)	L*	D	D1	D2	f	b	Z-φd	D0	H	H1	WT(kg)
DN（mm)	NPS(inch)	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	120	110	125	6
20	3/4	150	105	75	55	2	16	4-φ14	140	120	140	7
25	1	160	115	85	65	2	16	4-φ14	140	132	155	8
32	11/4	180	135	100	78	2	18	4-φ18	160	156	185	11
40	11/2	240	145	110	85	3	18	4-φ18	200	167	210	20
50	2	250	160	125	100	3	20	4-φ18	200	358	410	28
65	21/2	270	180	145	120	3	20	4-18	250	375	440	32
80	3	280	195	160	135	3	22	4-φ18	250	435	515	45
100	4	300	215	180	155	3	22	8-φ18	280	500	600	60
125	5	325	245	210	185	3	24	8-φ18	280	615	740	110
150	6	350	280	240	210	3	24	8-φ23	400	675	825	120
200	8	400	335	295	265	3	26	8-φ23	400	820	1020	150
250	10	450	390	350	320	3	28	12-φ23	450	970	1220	240
300	12	500	440	400	368	4	28	12-φ23	500	1145	1445	340
350	14	550	500	460	428	4	30	16-φ23	600	1280	1630	550
400	16	600	565	515	482	4	32	16-φ25	600	1450	1850	680
450	18	650	615	565	532	4	32	20-φ25	650	1538	1988	795
500	20	700	670	620	585	4	34	20-φ25	650	1730	2230	880
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	120	110	130	7
20	3/4	150	105	75	55	2	16	4-φ14	140	120	140	8
25	1	160	115	85	65	2	16	4-φ14	140	135	160	9
32	11/4	180	135	100	78	2	18	4-φ18	160	160	190	13
40	11/2	240	145	110	85	3	18	4-φ18	200	170	220	25
50	2	250	160	125	100	3	20	4-φ18	200	360	410	32
65	21/2	270	180	145	120	3	20	4-φ18	250	380	440	38
80	3	280	195	160	135	3	22	8-φ18	250	440	520	50
100	4	300	215	180	155	3	24	8-φ18	280	500	600	68
125	5	325	245	210	185	3	26	8-φ28	280	615	740	125
150	6	350	280	240	210	3	28	8-φ23	400	680	830	170
200	8	400	335	295	265	3	30	12-φ23	400	820	1020	210
250	10	450	405	355	320	3	32	12-φ25	450	980	1230	260
300	12	500	460	410	375	4	34	12-φ25	500	1150	1450	480
350	14	550	520	470	435	4	38	16-φ25	600	1285	1635	620
400	16	600	580	525	485	4	40	16-φ30	600	1455	1855	805
450	18	650	640	585	545	4	44	20-φ30	650	1545	1990	880
500	20	700	705	650	608	4	46	20-φ34	650	1735	2235	920

您如需查询更多 Z41F Z641F衬氟锲式闸阀阀相关产品信息，欢迎访问安徽富日阀门网站www.ahfrfm.cn,www.afrfm.cn,www.ahfrfm.cn ***佳的品质、一流的服务，名牌产品，***商标,全国大型通用阀门生产企业。
