LCD显示屏水滴角测量仪描述
LCD显示屏水滴角测量仪用于测试液体对固体的浸润性，即各种液体对各种固体材料所形成的接触角的大小判断其浸润水性。方法是在一固体水平平面上滴一液滴，测试固体表面上的固—液—气三相交界点处，其气—液界面和固—液界面两...
LCD显示屏水滴角测量仪主要技术参数及说明；
一、（1）成像：成像分辨率***大2048*1536的无论从像素、像元尺寸、分辨率都比较低，而液滴形态是否清晰对接触角计算非常重要
二、LCD显示屏水滴角测量仪两基点法介绍；
1、点选“基点”项。
2、用鼠标点取两基点，先左后右，结果自动计算并显示。如果点击错误，可以点击鼠标右键，取消选定，重新测算。如下图所示：
自动分析法介绍：
1、点击“冻结”。或点击快捷键“打开”按钮，打开“静滴法历史图像”文件夹，选取图像并打开。或选择快捷键“浏览”按钮，选取图像并打开。
2、自动分析法 ；完全自动分析，不用人为找基点和轮廓线。软件自动识别基点和轮廓线，计算出接触角度。此种分析不存在人为误差，是比较理想和准确的分析方法。
另外，配备好的成像系统也可以减少误差，我们提供的是变倍、变焦的成像系统在使用中非常方便，既可以得到大的液滴形态，也可以得到小的液滴形态，而且同样清晰，使用过这种仪器的人都了解，大的液滴图片可以有效减少
计算时的人为误差
Owens二液法计算固体表面能（固体表面张力）
本仪器还提供了Owens二液法计算表面能的功能，具体方法如下：
利用已知液体的表面能γL和其分项γLD、γLP，（γLD为色散力，γLP为极性力）并测出液体在固体表面上的接触角θ，侧通过程序就可以计算出固体的表面能。
用Owens法计算表面能时，所选的两种测试液必须满足如下的条件：
（1） 两种液体的γLP/γLD值不能接近，而且两者的差距越大越好；
（2） 两种液体必须有不同的极性，即必须从极性液体中和非极性液体中各选一种液体。
（3） 测试液不能使固体的表面发生溶解、膨胀和变形等。
在计算表面能时，需要将液体A和液体B的色散力、极性力和分别测得的接触角填入如图所示的界面中。 然后按“OK”键即可以计算出固体的表面能。

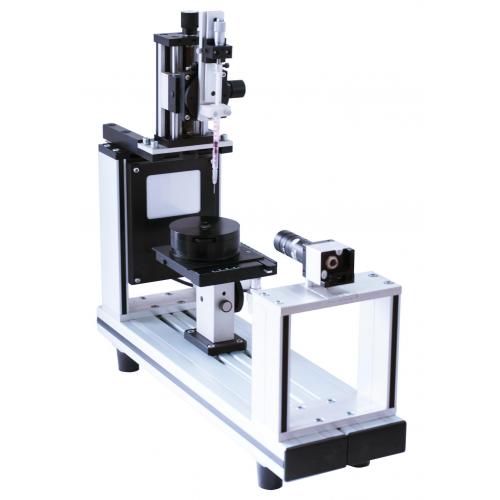

水滴角度测试仪系统组成：
主机 （采用工业铝型材） 1台
300万高清数字摄像头、 1个
高级变焦镜头、 1个
试验平台、 1个
一维前后调整平台 1个
光源系统 1套
微量进样器 2个
进样器调整装置 1个
进样器螺旋旋钮 1个
三、LCD显示屏水滴角测量仪尺寸；130mmX120mm；0-65 mm，：0-70 mm，前后；0-35 mm精度；0.1mm进样器调整装置调整范围；上下左右调整装置可上下、左右调整使用非常方便螺旋进样旋钮调整范围0-50mm，采用高精度手动丝杆推进加样装置，保证加液的平稳和精确。
四、LCD显示屏水滴角测量仪测试方式和精度：
（1） 液滴法、固体表面能估算、
（2）注；提供四种静态接触家分析方法，可以根据不同的试验图片和使用习惯选择，灵活方便。
θ/2法介绍；通过移动曲线尺，***后左旋是计算的是左接触角，右旋计算的是右接触角。
量高法介绍；冻结图片后，按顺序用鼠标左键点击液滴的左、右端和液滴顶端。如图所示，结果自动计算并显示。（如需快速分析，可直接测量，无须冻结图象）。如点击有误差，可点击鼠标右键，取消选定，重新测算。
