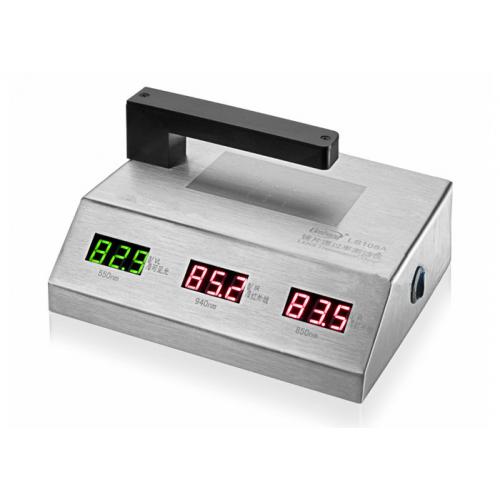

IR油墨透过率测试仪(LS108A)

IR油墨透过率测试仪LS108A用于测试手机面板、平板电脑的IR孔透过率，采用550、850、940纳米光源测试穿透率，仪器精度高

使用步骤及注意事项

1．仪器接上专用电源，保持测试位置为空，打开仪器开关；

2．将被测物放入测试位置；

3．显示窗口分别显示被测物对红外850nm ，红外线940nm 和可见光550nm 的透过率；

4．仪器不使用时，请关闭电源；

5．开机时仪器自测试和自校准，测试位置必须为空，否则不能完成自校准；

6．避免与腐蚀性物品接触、远离高温高湿的环境；

7．长时间连续使用时，由于LED 光源的发光效率（LED 光源温度升高，效率下降）的原因，可能导致三个窗口数据不能显示为100 ，此时请关闭仪器的电源，重新开机自检和自校准，不影响测量精度和正常使用；

8．可能会偶然出现无测试物时，显示数据不能回归为100 ，关机立即重启仪器即可

 IR油墨透过率测试仪LS108A 参数

1．仪器外形尺寸： 长200mm × 宽180mm × 高106mm；

2．***小测试物尺寸：￠1.0mm

3．仪器重量：约1500 克；

4．分辨率： 测量0-100%全程为0.1分辨率；

5．测量精度：优于±2%（无色均匀透光物质），出厂用标准样板检测优于±1%；

6．红外线： 850nm 和940nm 两路测试

7．可见光： 中心波长550nm；

8．供电电源：9V AC/DC 电源供电

LS108A 镜片透过率测试仪测量步骤如下：

1：插上电源，打开测试仪的电源开关。仪器首先进行自测试和自校准，自校准完成以后，三个显示器的显示值都为“100”，表示无被测物时的透过率为100%。

2：将被测试物放入测试位置。三个显示器分别显示被测物对红外850nm，红外线940nm和可见光550nm 波长的透过率。
