概 述
DTB型蒸发结晶器简称遮导式结晶器，是一种高效率的结晶设备。这种类型的结晶器能生产较大的颗粒，生产强度较高，器内不易结疤。它已成为连续结晶器的主要形式之一，可用于真空冷却法、蒸发法、直接接触冷冻法及反应法的结晶操作。操作时主要控制结晶取出速率，晶种加入速率及搅拌转速等相互平衡关系。
工作原理
DTB型结晶器的中部有一导流筒，在四周有一圆筒形挡板。在导流筒内接近下端处有螺旋桨（也可以看作内循环轴流泵），以较低的转速旋转。悬浮液在螺旋桨的推动下，在筒内上升至液体表层，然后转向下方，沿导流筒与挡板之间的环形通道流至器底，重又被吸入导流筒的下端，如此循环不已，形成接近良好混合的条件。圆筒形挡板将结晶器分隔为晶体生长区和澄清区。挡板与器壁间的环隙为澄清区，其中搅拌的影响实际上已消失，使晶体得以从母液中沉降分离，只有过量的微晶可随母液在澄清区的顶部排出器外，从而实现对微晶量的控制。结晶器的上部为汽液分离空间，用于防止雾沫夹带。热的浓物料加至导流筒的下方，晶浆由结晶器的底部排出。
主要特点
◆ 是一种典型的晶浆内循环式结晶器；+
◆ 具有良好的流体动力学效果，生产效率高；* Q0 W+ \!
◆ 开发了专用螺旋桨，实现了高效内循环，而几乎不出现二次晶核；
◆ 导流筒内外抛光，很少出现内壁结疤现象；$ e1 N$ C" w2 L3
◆ 晶浆过饱和度均匀，粒度分布良好，实现了高效率；http://www.jsbsw.icoc.in/
◆ 可安装淘洗腿实现连续生产操作；
◆ 转速低，调控容易,适用性强,运行可靠，故障少。
技术参数
注：1、此技术参数表仅供参考，实际尺寸按订货时具体确定。
2、该装置与我厂生产的三效外循环真空蒸发器配套使用效果更佳。

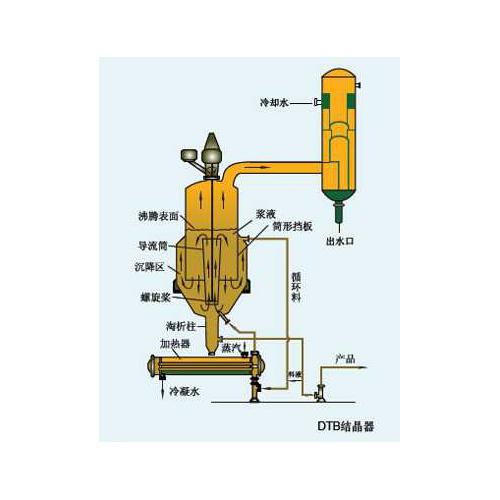

结构示意
适用范围
DTB型蒸发结晶器 广泛用于化工、食品、制药等多种工业部门。
适用于氯化钠、氯化钾、氯化钡、氯化铵、硝酸钠、硼酸、谷氨酸、谷氨酸钠、柠檬酸、L-赖氨酸盐酸盐以及葡萄糖Vc、木糖醇、等产品的连续结晶工艺，同时广泛用于化工、食品、制药等多种工业部门。
