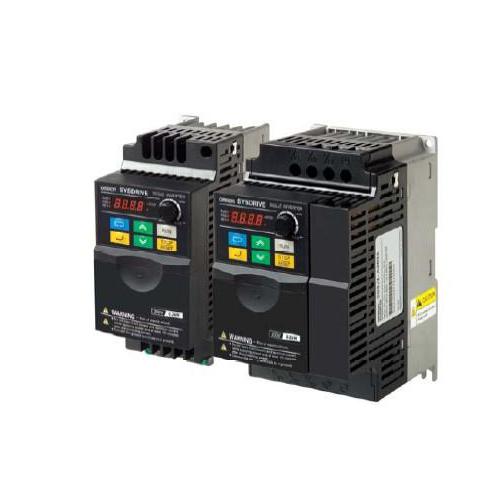

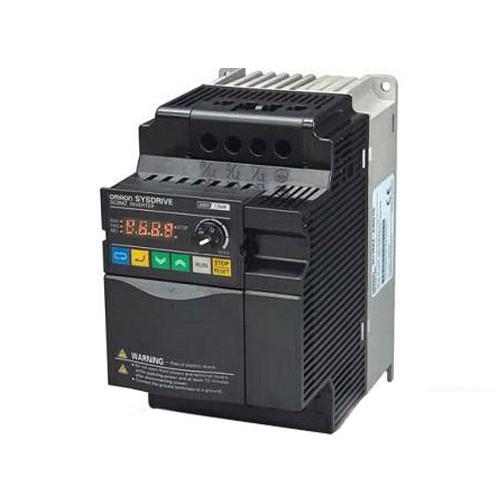

[代理] V/F控制变频器3G3JZ系列(3G3JZ-AB002)

V/F控制变频器3G3JZ系列
操作器各部分名称及功能
数字操作器各部分名称
键名称功能
状态键
数据显示部
频率指令旋钮
运转显示
正转显示
反转显示
停止显示
（进位显示）
按顺序切换变频器的监控显示。
在参数常数设定过程中按此键则为跳过功能。
在参数等显示中显示5位数值的前4位时亮灯。
输入键
在监控显示的状态下按下此键的话进入参数编辑模式。在决定参数No.显示参数设定值时使用。
另外，在确认变更后的参数设定值时按下。
减少键减少频率指令、参数常数No.的数值、参数常数的设定值。
显示频率指令值、输出频率数值及参数常数设定值等相关数据。
通过旋钮设定频率时使用。
旋钮的设定范围可在0Hz～***高频率之间变动。
运转状态下LED亮灯。运转指令OFF时在减速中闪烁。
正转指令时LED亮灯。从正转移至反转时，LED闪烁。
反转指令时LED亮灯。从反转移至正转时，LED闪烁。
停止状态下LED亮灯。运转中低于***低输出频率时LED闪烁。
增加键增加频率指令、参数常数No.的数值、参数常数的设定值。
RUN键启动变频器（但仅限于用数字操作器选择操作/运转时）。
STOP/RESET键
使变频器停止运转（只在参数n2.01设定为「STOP键有效」时停止）
另外，变频器发生异常时可作为复位键使用。
频率指令旋钮
数据显示部
状态显示LED
操作键
RUN
FWD
参数列表
参数No. 名称说明设定范围设定单位出厂设定运转中更改
n2.09 第二频率指令的选
择
选择第二频率指令频率的输入方法。
※第二频率指令的使用方法设定请在第二频率指令动作选择(n2.10)
设定下进行。
※使用多功能输入(n4.05～n4.08)的“22(第二频率指令)”可切换频
率指令的输入。
　0：操作器的增量/减量键输入有效
　1：操作器的频率指令旋钮有效
　2：频率指令输入A1端子(电压输入0～10V)有效
　3：频率指令输入A1端子(电流输入4～20mA)有效
　4：RS485通信发出的频率指令有效
※在多功能输入(n4.05～n4.08)中使用UP/DOWN指令（设定值10，
11）时，请设定n2.09＝0。操作器的增/减键输入仍然有效。但多
功能输入UP/DOWN优先。
※多功能输入(n4.05～n4.08)的多段速指令(设定值1, 2, 3)不受
n2.09的设定影响一直有效。
※频率指令输入电流/电压选择请使用SW 开关选择ACI/AVI。
0～4 1 2 ○
n2.10 第二频率指令的动
作选择
选择第二频率指令的动作方法。
　0：无效　
实际频率指令＝频率指令(n2.00)
　1：有效　
实际频率指令＝频率指令(n2.00)＋第二频率指令(n2.09)
　2：有效　
实际频率指令＝频率指令(n2.00)－第二频率指令(n2.09)
00～02 1 0 ○
n2.13 操作器通信的频率
指令记忆选择
选择是否记忆操作器和通信发出的频率指令值。
　0：记忆操作器频率指令／记忆通信的频率指令
1：记忆操作器频率指令／不记忆通信的频率指令
2：不记忆操作器频率指令／记忆通信的频率指令
※设定为不记忆时，接通电源后频率指令将“0.00”起动。
0～2 1 0 ×
STOP.00 ***高频率(FMAX) 设定变频器的基本特性也就是V/f模式。
●V/f控制模式：设定不同频率的输出电压。
●矢量控制模式：由于矢量控制为控制频率和电压，
因此参数n1.03, n1.04, n1.06的设定无效。
频率
输出电压[V]
[Hz]
n1.02
n1.06
n1.04
n1.05 n1.03 n1.01 n1.00
0
※设定必须满足n1.05≤n1.03≤n1.01。
※设定n1.06≤n1.04≤n1.02。
※当n1.03＝n1.01时，n1.04设定无效。
※当n1.03＝n1.05时，n1.06设定无效。
50.00～600.0 0.01Hz 50.00※1 ×
n1.01 ***大电压频率(FA) 0.10～600.0 0.01Hz 50.00※1 ×
n1.02 ***大电压(VMAX) 0.1～255.0
(0.1～510.0)
※2
0.1V 200.0
(400.0)
※2
×
n1.03 中间输出频率(FB) 0.10～600.0 0.01Hz 1.5 ×
n1.04 中间输出频率电压
(VC)
0.1～255.0
(0.1～510.0)
※2
0.1V 12.0
(24.0)
※2
×
n1.05 ***低输出频率(FMIN) 0.10～600.0 0.01Hz 1.5 ×
n1.06 ***低输出频率电压
(VMIN)
0.1～255.0
(0.1～510.0)
※2
0.1V 12.0
(24.0)
※2
×
n1.07 频率指令上限值设定频率指令的上限值以及下限值。
即使收到超过上限值或下限值的频率指令、变频器仍然只输出上限
值或下限值。
***高频率(n1.00)为100%，设定时以%为单位。
※请务必设定n1.08≤n1.07。
※当设定频率指令下限值(n1.08)不足***低输出频率(n1.05)时，即使
输入不足***低输出频率的频率，变频器也不输出。
0.1～120 0.1% 110.0 ×
n1.08 频率指令下限值0.0～100 0.1% 0.0 ×
n1.09 加速时间1 加速时间：从***高频率(n1.00) 0%到100%的时间设定
减速时间：从***高频率(n1.00) 100%到0%的时间设定
※实际的加减速时间为以下公式。
　[加减速时间设定值]×[频率指令]/[***高频率]
※加减速时间1和2，通过将功能输入(n4.05～n4.08)设定为“7(切换
加减速时间)”，可进行两者切换。
0.1～600.0 0.1s 10.0 ○
n1.10 减速时间1 10.0 ○
n1.11 加速时间2 10.0 ○
n1.12 减速时间2 10.0 ○
n1.17 加速时的S字
特性时间
为了减弱对负载的冲击，可在加减速动作里设定S字特性。
请在设定过的加减速时间n1.09～n1.12上增加设定S字特性时间。
实际加减速时间则为加减速时间(n1.09～n1.12)的设定值加上S字特
性时间(n1.17或n1.18)的设定值。
※当S字特性时间后的时间为设定为“0.0”时则变为无效。
0.1～10.0 0.1s 0.0 ×
n1.18 减速时的S字
特性时间
0.0 ×
※1．出厂时的设定。实行0.02＝10「***高频率60Hz时的初始化」时，设定变为60Hz。
※2．( )的中的显示值为400VAC型变频器的设定范围和出厂设定
主回路端子的说明
端子记号名称内容
R/L1
电源输入端子 ※1
·3G3JZ-AB□：单相200～240VAC
·3G3JZ-A2□：3相200～240VAC ※1
·3G3JZ-A4□：3相380～480VAC
S/L2
T/L3
U/T1
马达输出端子 ※2
驱动马达的3相电源输出。 ※2
·3G3JZ-AB□：3相200～240VAC
·3G3JZ-A2□：单相200～240VAC
·3G3JZ-A3□：3相380～480VAC
V/T2
W/T3
＋
直流电源输入端子 ※3 直流电源输入端子
－
接地端子
必须按以下方式接地。
·3G3JZ-AB□、3G3JZ-A2□：
第3类接地（接地电阻100W以下）
·3G3JZ-A4□：特别第3类接地（接地电阻10W以下）
※与马达机柜地线直接配线。
