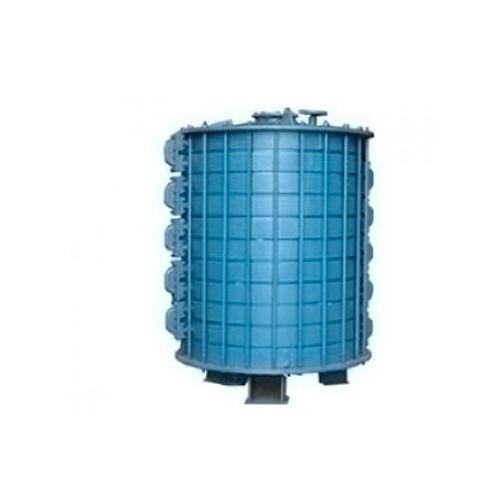

冷凝器

冷凝器

江苏扬阳化工设备制造有限公司（朱炳芝）

联系人	朱炳芝
地区	江苏省靖江
联系方式	请登录后查看

告诉我在“CCEN化工设备网”看到，将给您优惠！

详细信息

产品结构图

技术特性表

类别	冷凝片数	冷凝面积m²	DN	D	B	-H	n-d	参考重量
P0.5	1	1	610	450	175	650	3-￠30	210
	2	1.5				740		255
	3	2				830		300
	4	2.5				920		345
	5	3				1010		390
	6	3.5				1100		435
	7	4				1190		480
	8	4.5				1280		525
	9	5				1370		570
	10	5.5				1460		615
P1	3	4	870	650	220	900	3-￠30	640
	4	5				1000		740
	5	6				1100		840
	6	7				1200		940
	7	8				1300		1040
	8	9				1400		1140
	9	10				1500		1240
	10	11				1600		1340
P2	4	10	1050	850	250	1040	3-￠30	800
	5	12				1150		930
	6	14				1260		1060
	7	16				1370		1190
	8	18				1480		1320
	9	20				1590		1450
	10	22				1700		1580

管口规格及用途

符号	公称直径			用途	附注
符号	P0.5	P1	P2	用途	附注
a1	DN100	DN125	DN125	热流体进料口	按搪玻璃设备活套法兰PN0.6Mpa
a2	DN100	DN125	DN125	热流体出料口	按搪玻璃设备活套法兰PN0.6Mpa
b1	DN40	DN40	DN40	冷却水出水	按HG20592-97PN0.6Mpa
