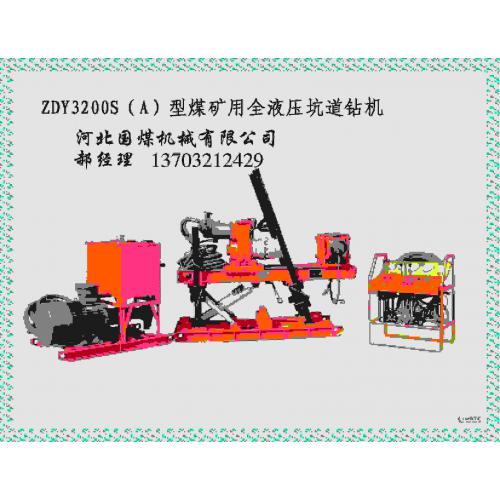

卡盘采用斜楔增力,液压卡紧液压松开方式。在卡盘结构上采用了与日本矿研公司FS-60H型水平钻机（45KW）相似的结构。卡盘选用滚子推力轴承,提高了轴承载荷能力,轴承寿命长,采用镶有硬质合金齿板的卡瓦夹紧钻杆。
②夹持器
采用双向作用式夹持器夹持器松开时钻杆居中,无卡瓦与钻杆摩擦现象。夹持器与卡盘连接可靠拧卸钻杆螺纹。
③机架
机架升降倾角调节方便,只需扳动四个机架固定手把,操作机架升降操作阀手把,即可方便升降机架。
2.基本参数
|
项目
|
单位
|
ZDY-2300型
|
ZDY-3000型
|
ZDY-3200型
|
ZDY-3500型
|
|
***大钻进深度
|
m
|
300
|
350
|
400
|
400
|
|
开孔直径
|
mm
|
87/115
|
94/113/133
|
94/133/153
|
150～200
|
|
终孔直径
|
mm
|
65/75
|
94/113
|
94/113
|
113～133
|
|
钻杆直径
|
mm
|
63.5
|
63/73
|
63/73
|
73
|
|
钻孔倾角
|
°
|
-90～+90
|
-90～+90
|
-90～+90
|
-90～+90
|
|
给进力
|
kN
|
110
|
120
|
120
|
130
|
|
起拔力
|
kN
|
80
|
90
|
90
|
100
|
|
锚固力
|
kN
|
4×45
|
4×50
|
4×50
|
4×50
|
|
噪声
|
dB(A)
|
≤94
|
≤96
|
≤96
|
≤96
|
|
主机外形尺寸（长×宽×高）
|
mm
|
2240×1000×1478
|
2240×1020×1478
|
2240×1020×1478
|
2240×1020×1478
|
|
整机重量（不含钻杆）
|
Kg
|
约2200
|
约2260
|
约2260
|
约2810
|
