详细信息

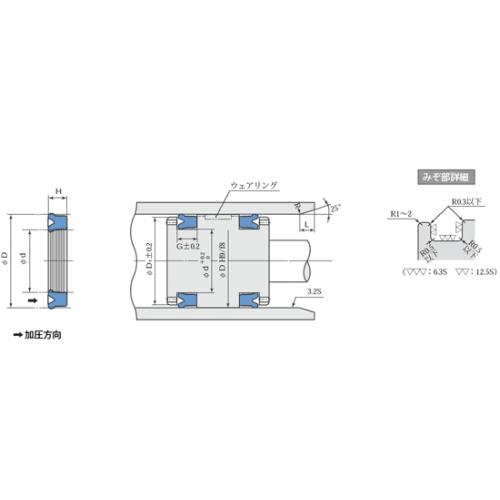

GLYパッキン寸法表

パッキンおよびみぞ寸法（単位：mm）							指示コード
d	D	H	G	D1	L		標準 (RK701)	耐熱用 (RF905)
10	18	5	5.7	17.1	3	1.5	*GLY-0010001K701*
12	20	5	5.7	19.1	3	1.5	*GLY-0012001K701*
14	22	5	5.7	21.1	3	1.5	*GLY-0014001K701*
16	24	5	5.7	23.1	3	1.5	GLY-16
17	25	5	5.7	24.1	3	1.5	*GLY-0017001K701*
18	26	5	5.7	25.1	3	1.5	GLY-18
20	28	5	5.7	27.1	3	1.5	GLY-20	*GLY-20F*
22.4	30	5	5.7	29.1	3	1.5	GLY-22.4	*GLY-22.4F*
25	33	5	5.7	32.1	3	1.5	GLY-25	*GLY-25F*
27	35	5	5.7	34.1	3	1.5	*GLY-0027001K701*
28	36	5	5.7	35.1	3	1.5	GLY-28
30	40	6	7	39	3	3	GLY-30	*GLY-30F*
31.5	41.5	6	7	40.5	3	3	GLY-31.5
32	42	6	7	41	3	3	GLY-32
35	45	6	7	44	3	3	GLY-35
35.5	45.5	6	7	44.5	3	3	GLY-35.5
36	46	6	7	45	3	3	GLY-36	*GLY-36F*
40	50	6	7	49	3	3	GLY-40	*GLY-40F*
45	55	6	7	54	3	3	GLY-45	*GLY-45F*
50	60	6	7	59	3	3	GLY-50	*GLY-50F*
53	63	6	7	62	3	3	GLY-53	*GLY-53F*
55	65	6	7	64	3	3	*GLY-0055001K701*
60	70	6	7	69	3	3	GLY-60	*GLY-60F*
63	73	6	7	72	3	3	*GLY-63*
65	75	6	7	74	3	3	GLY-65
70	80	6	7	79	3	3	GLY-70	*GLY-70F*
75	85	6	7	84	3	3	*GLY-75*
80	90	6	7	89	3	3	GLY-80
85	100	9	10	98.5	4	4	GLY-85
95	110	9	10	108.5	4	4	*GLY-0095001K701*
100	115	9	10	113.5	4	4	*GLY-0100002K701*	*GLY-0100001F905*
105	120	9	10	118.5	4	4	GLY-105
110	125	9	10	123.5	4	4	GLY-110	*GLY-110F*
115	130	9	10	128.5	4	4	*GLY-0115001K701*
125	140	9	10	138.5	4	4	GLY-125
135	150	9	10	148.5	4	4	GLY-135
145	160	9	10	158.5	4	4	GLY-145	*GLY-145F*
160	175	9	10	173.5	4	4	*GLY-0160001K701*
165	180	9	10	178.5	4	4	GLY-165
175	190	9	10	188.5	4	4	*GLY-0175001K701*
180	200	12	13	198	5	5	GLY-180	*GLY-180F*
185	205	12	13	203	5	5	*GLY-0185001K701*
200	220	12	13	218	5	5	*GLY-0200001K701*
215	235	12	13	233	5	5	GLY-215
230	250	12	13	248	5	5	GLY-230	*GLY-230F*
240	260	12	13	258	5	5	*GLY-0240001K701*
