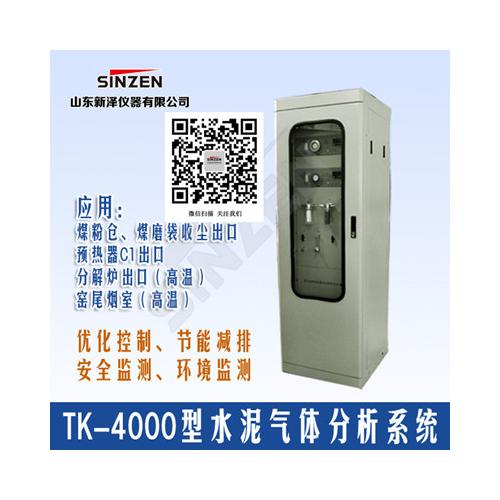

水泥窑连续在线监测分析仪系统安全连锁装置(TK-4000型)

 TK-4000型水泥窑连续在线监测分析仪系统安全连锁装置

TK-4000型系统主要技术指标:

●系统可靠性： MTBF≥3年

●输出信号：4～20mA，控制报警信号NO/NC

●工作电源：220VAC 50HZ

●工作温度：＋5℃～＋45℃

●环境湿度：≤90%

●外形尺寸：1800×600×600

●分析仪可以选择进口品牌

●系统响应时间：≤15秒

●测量范围：根据客户要求定制

●测量精度：±1% F.S

●稳定性：零点漂移：量程的1% / 月

量程漂移：≤量程的1% / 月

●重复性：≤量程的1%

●高精度过滤，过滤精度，***小过滤精度：0.1μm；过滤能力2000g／Nm3

●系统维护周期：1年

●信号输出：4～20mA 隔离电流信号

●报警输出：触点容量3A／220V，功能自定义

系统的原理、功能：

      气体分析系统由气体分析仪、预处理、取样探头等组成，完成在线测定，确保实现连续不间断数据监测。分析仪的核心，采用进口电化学传感器和红外物理原理的进口传感器，完成在线的连续监测。样品气通过取样探头过程把粉尘过滤，取样探头有反吹气入口，延长维护周期，取样管采用特氟龙管子、采用电伴热控制，在输送样气过程中组份不丢失和不产生冷凝水。

供货方提供的气体在线监理系统支持上述多种通讯方式，不但可以保证企业内部设施运行的安全监控要求，而且可以保证中控部门对现场设备的监督管理，真正做到一次投资多方受益。

      气体分析系统是为连续监测水泥过程中气体分析设计的在线检测仪器，根据环境不同，可选择不同测量参数，系统能准确测量样品气中的含量和浓度，并经由通讯装接口，经过计算机控制，也可通过标准模拟信号传送至DCS中控系统，便于使用单位方便监视。

产品概述

水泥窑是工业窑、炉的耗能大户，干法旋窑的窑尾及分解炉的气体分析，可以优化熟料质量、节以实现生产的优化控制。

水泥生产过程中会产生大量气体，分析这些气体对优化生产、提高质量、回收能回收、环保节能、安全控制具有非常重要的作用。针对我国水泥厂的工况，具有高湿、高温、高粉尘等环境恶劣的场合，山东新泽专门研发生产的TK4000系列建材气体在线分析成套系统。整套系统完全实现自动取样，取样预处理技术，自吹自扫，连锁控制保护等功能，是水泥生产过程中的重要监测设备，对水泥厂生产节约能耗，提高产品质量，以及安全生产，环保排放等起到非常重要的作用。适合我国水泥窑和石灰窑的恶劣工况条件。

二、系统原理功能介绍

TK-4000型水泥气体分析系统由取样探头、预处理、气体分析仪等组成，共同完成在线测量气体组分浓度。TK4000系统为可编程PLC全自动控制系统，LCD液晶显示并提供工业标准的4～20mA模拟信号，可与工控机同步及信号连锁控制，确保实现连续不间断数据监测。

分析仪根据各气体分子量的不同，采用进口电化学传感器和进口红外物理原理传感器，完成对不同气体的连续监测。样品气经预处理中的进口真空抽气泵抽取通过取样探头过程把粉尘过滤，取样探头由系统PLC控制定时用反吹气对探头滤芯进行脉冲反吹。取样管采用特氟龙管子、采用电伴热控制，在输送样气过程中组份不丢失和不产生冷凝水。

由于水泥行业恶劣的工况条件新泽公司专门研发出成熟的气体预处理系统，经过几级除水除尘后干净干燥的样气送到分析仪器，***后实时的把样气浓度显示出来。保证了系统在工业生产中运行的稳定性与长效的连续工作，完成各种要求的现场精密测量与分析控制。
