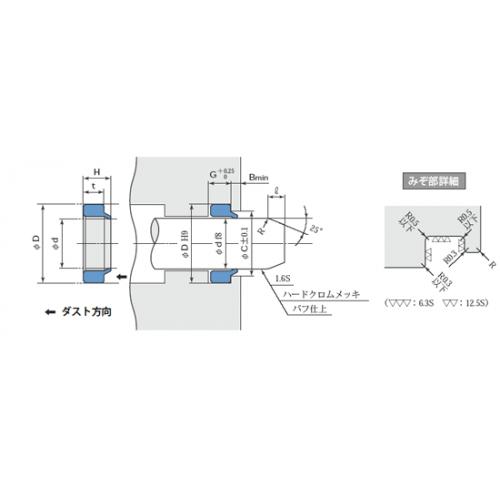

SERスクレーパ寸法表

スクレーパおよびみぞ寸法（単位：mm）							指示コード
d	D	H	t	G	C	B	標準（RN 906）	耐熱用（RF 905）
3	6	2.75	2	2.5	4.5	1.5	SER-3
4	7	2.75	2	2.5	5.5	1.5	SER-4
5	8	2.75	2	2.5	6.5	1.5	SER-5
6	9	2.75	2	2.5	7.5	1.5	SER-6
7	10	2.75	2	2.5	8.5	1.5	SER-7
8	11	2.75	2	2.5	9.5	1.5	SER-8	*SER-8F*
9	12	2.75	2	2.5	10.5	1.5	SER-9	*SER-9F*
10	13	2.75	2	2.5	11.5	1.5	SER-10
10	14	3.9	2.9	3.2	12	1.5	SER-10A	*SER-10AF*
11.2	15.2	3.9	2.9	3.2	13.2	1.5	SER-11.2
12	16	3.9	2.9	3.2	14	1.5	SER-12	*SER-12F*
12.5	16.5	3.9	2.9	3.2	14.5	1.5	SER-12.5
14	18	3.9	2.9	3.2	16	1.5	SER-14	*SER-14F*
15	19	3.9	2.9	3.2	17	1.5	SER-15
16	20	3.9	2.9	3.2	18	1.5	SER-16	*SER-16F*
18	22	3.9	2.9	3.2	20	1.5	SER-18	*SER-18F*
20	24	3.9	2.9	3.2	22	1.5	SER-20	*SER-20F*
22	26	3.9	2.9	3.2	24	1.5	SER-22
22.4	28.4	5.8	4.3	4.7	25.4	2	SER-22.4
24	30	5.8	4.3	4.7	27	2	SER-24
25	31	5.8	4.3	4.7	28	2	SER-25	*SER-25F*
26	32	5.8	4.3	4.7	29	2	SER-26
28	34	5.8	4.3	4.7	31	2	SER-28
30	36	5.8	4.3	4.7	33	2	SER-30	*SER-30F*
32	38	5.8	4.3	4.7	35	2	SER-32
34	40	5.8	4.3	4.7	37	2	SER-34
35	41	5.8	4.3	4.7	38	2	SER-35	*SER-35F*
35.5	41.5	5.8	4.3	4.7	38.5	2	SER-35.5	*SER-35.5F*
36	42	5.8	4.3	4.7	39	2	SER-36
38	44	5.8	4.3	4.7	41	2	SER-38
40	46	5.8	4.3	4.7	43	2	SER-40	*SER-40F*
42	48	5.8	4.3	4.7	45	2	SER-42
45	51	5.8	4.3	4.7	48	2	SER-45
46	52	5.8	4.3	4.7	49	2	SER-46
48	54	5.8	4.3	4.7	51	2	SER-48
50	56	5.8	4.3	4.7	53	2	SER-50
55	65	9.4	6.9	7.5	60	3	SER-55
56	66	9.4	6.9	7.5	61	3	SER-56
60	70	9.4	6.9	7.5	65	3	SER-60
70	80	9.4	6.9	7.5	75	3	SER-70
75	85	9.4	6.9	7.5	80	3	SER-75
80	90	9.4	6.9	7.5	85	3	SER-80
90	100	9.4	6.9	7.5	95	3	SER-90	*SER-90F*
100	110	9.4	6.9	7.5	105	3	SER-100
