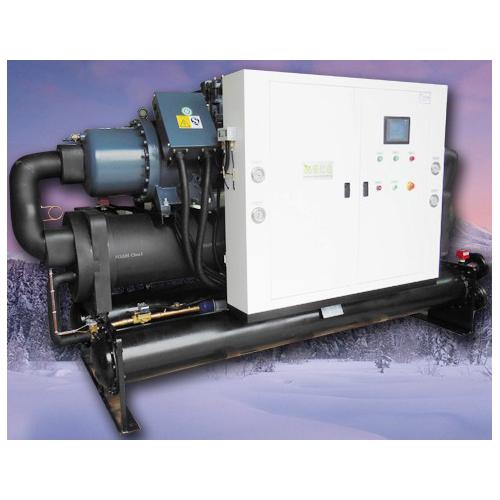

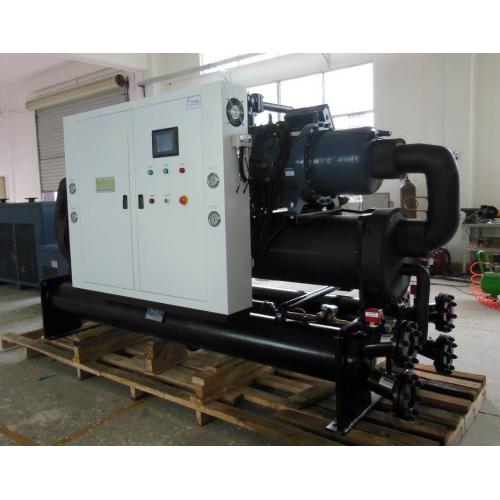

◆ 产品简介 AYD-00WS系列螺杆工业冷水机是由安亿达公司在原有系列水冷螺杆机的基础上，保留了原有机组的优势性能，经过进一步改良研发的新一代螺杆工业冷水机组，机组有多种规格，制冷范围从113520 Kcal/h--2838700 Kcal/h，冻水温度范围调节为7-20℃，可根据客户要求订做各种规格的特殊机组，机组广泛应用于塑胶、电子、化工、电镀、商场等场所。机组特点 ------机组采用智慧型微电脑触摸屏＋PLC控制系统 ------采用高效进口螺杆压缩机、选用优质的蒸发器和冷凝器，采用先进加工工艺。 ------具有多种机组运行安全保护措施，保证机组运行及客户的安全 ◆ 产品选用注意要点 1、螺杆式冷水机的主要控制参数为制冷性能系数，额定制冷量，输入功率以及制冷剂类型等。 2.、冷水机组的选用应根据冷负荷及用途来考虑。对于低负荷运转工况时间较长的制冷系统，宜选用多机头活塞式压缩机组或螺杆式压缩机组，便于调节和节能。 3、选用冷水机组时，优先考虑性能系数值较高的机组。根据资料统计，一般冷水机组全年在100% 负荷下运行时间约占总运行时间的1/4 以下。总运行时间内100%、75%、50%、25% 负荷的运行时间比例大致为2.3%、41.5%、46.1%、10.1%。因此，在选用冷水机组时应优先考虑效率曲线比较平坦的机型。同时，在设计选用时应考虑冷水机组负荷的调节范围。多机头螺杆式冷水机组部分负荷性能优良，可根据实际情况选用。 4、 选用冷水机组时，应注意名义工况的条件。冷水机组的实际产冷量与下列因素有关： a) 冷水出水温度和流量； b) 冷却水的进水温度、流量以及污垢系数。 5、选用冷水机组时，应注意该型号机组的正常工作范围，主要是主电机的电流限值是名义工况下的轴功率的电流值。 6. 在设计选用中应注意：在名义工况流量下，冷水的出口温度不应超过15℃，风冷机组室外干球温度不应超过43℃。若必须超过上述范围时，应了解压缩机的使用范围是否允许，所配主电机的功率是否足够。 水冷式螺杆冷水机参数一 项目 型号 AYD-120WS AYD-160WS AYD-180WS AYD-210WS AYD-240WS AYD-280WS 制冷量 Kw 50HZ/60HZ 123 148 161.8 194.6 176.2 211.9 214.7 258.3 235.7 283.5 277.7 334.1 Kcal/hr 50HZ/60HZ 105780 127280 139148 167356 151532 182234 163400 222138 202702 243810 238822 287842 ***大运行电流 A 51.6 62 64.5 76.2 71.6 84.5 85.5 102.4 92.9 112.6 105 128 能量调节范围 100%-75%-50%-25%或无极容调电源 3￠~ 380V/415V-50HZ/60HZ 制冷剂 R22 压缩机 类型 半封闭螺杆式 功率kw 29.7 37.5 40.8 49.6 54.1 60.9 蒸发器 类型 壳管式 冷冻水流量 m3/h 21 26 29 33 38.7 47.3 水阻力Kpa 33 38 38 39 42 42 进出管径DN 65 65 65 80 80 100 冷凝器 类型 壳管式 冷却水流量 m3/h 27 33.5 38 42.5 50 61.5 水阻力Kpa 38 43 43 43 44 45 进出管径DN 65 65 65 80 80 100 保护装置 高低压开关，防冻开关，可熔栓，过载保护装置，线圈过热保护器，温度自动开关，逆相保护外形尺寸 mm 长 2500 2600 2700 2860 3000 3000 宽 920 1020 1060 1080 1080 1160 高 1350 1450 1500 1540 1600 1650 机组重量 kg 880 980 1000 1140 1500 1800 运行重量 kg 1000 1110 1200 1250 1650 1960 说明:1．设计工况：蒸发器进/出水温度12℃/7℃；冷凝器进出水温度为30℃/35℃。 2．冻水出水温度调节范围：7-15℃，超出范围请注明。 3．冷却水进水温度范围：15-30℃。 水冷式螺杆冷水机参数二 项目 型号 AYD-300WS AYD-320WS AYD-350WS AYD-380WS AYD-450WS AYD-480WS 制冷量 Kw 50HZ/60HZ 293.4 353.0 321.1 386.2 347.5 418.1 382.6 460.3 455.3 547.7 480.7 578.3 Kcal/hr 50HZ/60HZ 252324 303580 276146 332132 298850 359566 329036 395858 391730 471022 413402 497338 ***大运行电流 A 111 135 122 148.6 135 165 152 180 176 210 186 224 能量调节范围 100%-75%-50%-25%或无极容调电源 3￠~ 380V/415V-50HZ/60HZ 制冷剂 R22 压缩机 类型 半封闭螺杆式 功率kw 64.1 70.5 76.9 85.6 99.3 104.9 蒸发器 类型 壳管式 冷冻水流量 m3/h 51.5 55 60 66 71.5 79.8 水阻力Kpa 42 42 44 44 44 44 进出管径DN 100 100 100 100 125 125 冷凝器 类型 壳管式 冷却水流量 m3/h 70.3 76.8 83.9 90.9 96.6 102 水阻力Kpa 45 45 45 45 47 47 进出管径DN 100 100 125 125 125 125 保护装置 高低压开关，防冻开关，可熔栓，过载保护装置，线圈过热保护器，温度自动开关，逆相保护外形尺寸 mm 长 3100 3200 3400 3500 3600 3700 宽 1180 1180 1200 1200 1200 1250 高 1650 1680 1690 1700 1750 1830 机组重量 kg 1900 2000 2290 2490 2650 2840 运行重量 kg 2050 2180 2500 2650 2800 3050 说明: 1．设计工况：蒸发器进/出水温度12℃/7℃；冷凝器进出水温度为30℃/35℃。 2．冻水出水温度调节范围：7-15℃，超出范围请注明。 3．冷却水进水温度范围：15-30℃。 水冷式螺杆冷水机参数三 项目 型号 AYD-530WS AYD-570WS AYD-590WS AYD-690WS AYD-760WS AYD-910WS 制冷量 Kw 50HZ/60HZ 526.4 663.2 570.1 685.7 591.9 712.1 689.4 829.3 765.2 920.6 910.6 1095.4 Kcal/hr 50HZ/60HZ 452704 570352 490200 589702 509034 612406 592884 713198 658072 791716 783116 942044 ***大运行电流 A 201 240 216 258 233 268 256 305 304 36 352 420 能量调节范围 100%-75%-50%-25%或无极容调电源 3￠~ 380V/415V-50HZ/60HZ 制冷剂 R22 压缩机 类型 半封闭螺杆式 功率kw 113.7 122.3 126.2 145.5 85.6x2 99.3x2 蒸发器 类型 壳管式 冷冻水流量 m3/h 83 93.5 99 112 125 143 水阻力Kpa 46 46 46 46 48 48 进出管径DN 125 125 125 150 150 150 冷凝器 类型 壳管式 冷却水流量 m3/h 107.2 116.8 125 138.5 160 175.9 水阻力Kpa 47 47 49 49 49 49 进出管径DN 150 150 150 150 150 200 保护装置 高低压开关，防冻开关，可熔栓，过载保护装置，线圈过热保护器，温度自动开关，逆相保护外形尺寸 mm 长 3800 3900 4000 4100 4100 4100 宽 1260 1260 1260 1290 1300 1300 高 1880 1880 1890 1910 2030 2060 机组重量 kg 3010 3200 3380 3600 3860 4080 运行重量 kg 3200 3400 3600 3820 4050 4360 说明: 1．设计工况：蒸发器进/出水温度12℃/7℃；冷凝器进出水温度为30℃/35℃。 2．冻水出水温度调节范围：7-15℃，超出范围请注明。 3．冷却水进水温度范围：15-30℃。深圳市安亿达制冷设备有限公司是一家专业研发、设计、制造、销售服务为一体的温度湿度控设备生产厂商，质量保证，欢迎咨询洽谈！详情请致电：13924665156 0755-84818159 QQ：2543690773 赵先生
