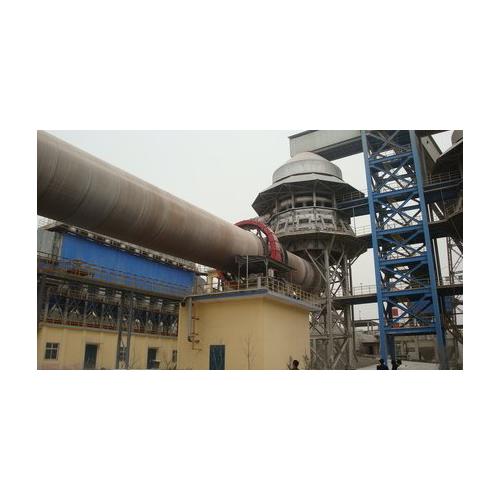

φ4.4×100m红土镍矿回转窑
φ4.4×100m回转窑技术性能及参数
一、技术参数
1、设备名称：Y44100回转窑（设备图号：T1174.0）
2、用 途：用于项目1000t/d红土镍矿的焙烧
3、规 格：Φ4.4×100m（筒体内径×长度）
4、型 式：双传动、单液压挡轮
5、窑 支 承：4档
6、斜 度： 3.5%（正弦）
7、转 速：主 传 动： 0.2 ～1.206r/min
辅助传动： 7.93r/h
8、密封型式
窑头：柔性密封
窑尾：柔性密封
9、窑头冷却：风冷
10、主传动电机：
型 号：YSP355L3-8,B3
功 率：200 kW
电 压：690V
转 速：745r/min
调速范围：124.2～745r/min
防护等级：IP54
绝缘等级：F级
冷却方式：IC416
起动力矩：2.5倍
生产厂家：湘潭电机
11、主减速机：
型 号：ZSY630-63-Ⅴ/Ⅵ
中 心 距：1395
公称速比：63
生产厂家：重庆齿轮箱有限责任公司
12、辅助传动电机：
数 量：2套
型 号：Y180L-4
功 率：22 kW
电 压：380V AC
转 速：1480r/min
防护等级：IP44
绝缘等级：F
13、辅助传动减速机：
数 量：2套
型 号：ZLY180-18-Ⅰ/Ⅱ
中 心 距：305 mm
公称速比：18
生产厂家：重庆齿轮箱有限责任公司
15、设备重量：912吨（不含窑头罩重量）
