φ4.2×13m球磨机
球磨机有关技术参数及性能
φ4.2×13m球磨机
（单边双传动）
一、球磨机有关技术参数及性能
1、规格：φ4.2×13m
2、生产能力：120±10t/h（圈流，42.5普通碳酸盐水泥，入料粒度≤25mm，入料水份≤0.5%，入料温度≤50℃,比表面积≥350m2/kg）
3、磨机转速：15.8r/min
4、研磨体装载量：230t(max)
5、支承方式；双滑履
6、主电机：（江西电机厂）
型号：YRKK900-8 功率：3150kW 转速：740r/min
电压：10KV
7、主减速机：
(1)型号：DMG22/3150单边双传动
(2)传递功率：3150KW
(3)输入转速：743r/min
(4)输出转速：133.36r/min
8、慢速驱动装置
(1)型号：HMS360
(2)电机功率：45kW
(3)电机转速：1000r/min
(4)传动比：128.65:1
(5)输出转速：7.773r/min
9、油站（配主减速机）
公称流量：350L/min
电机功率：18kW
电机转速：1500r/min
冷却水耗量：35m3/h
加热器功率：6×6=36kW
10、冷却方式：水冷
11、润滑方式（稀油站GYXZ-63×2A）
（1）低压系统
流量：63L/min 供油压力：0.4MPa
供油温度：40±3℃
电机：Y112M-6 B35 2.2kW
（2）高压系统
泵型号：2.5MCY14-1B
流量：2.5L/min
供油压力：32MPa
电机：Y112M-6 2.2kW
（3）其它性能
冷却水耗量：5.7m3/h
加热器功率：3kW×4
工作介质：N22-N320
12、球磨机设备重量：280t（不含传动装置及研磨体）
二、球磨机主要零部件、材质
1、筒体 Q235-B δ=44mm
2、支承：瓦体 铸钢
瓦衬（巴氏合金ZchSnSb11-6）
托辊：40Cr
凸凹球体；40Cr
球体座：ZG35SiMn
底板：Q235-B
3、衬板：ZGMn13Cr2(一仓)
ZGMn13-A(二、三仓及隔仓板等)
4、稀油站 GYXZ-63×2A
5、控制柜及起动柜
三、球磨机供货范围
1、回转部分 1套
2、进料装置 1套
3、滑履装置 2套
4、出料装置 1套
5、衬板及双隔仓装置 1套
6、主电机 YRKK900-8 3150KW/10KV1台
7、主减速机 DMG22/3150单边双传动（含油站） 1台
8、慢速驱动装置 HMM360 1套
9、稀油站 GYXZ-63×2A 2只
10、控制柜（含高压控制、低压起动、稀油站控制） 1台
11、联轴器 1台套
12、地脚螺栓 1套
球磨机用途和使用范围：
球磨机是物料被破碎之后，再进行粉碎的关键设备。球磨机广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。
球磨机工作原理：
本机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机***仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在***仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

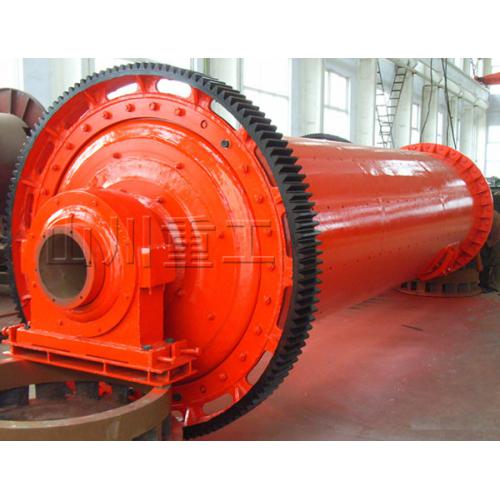

球磨机结构特点：
球磨机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。
根据物料及排矿方式，可选择干式球磨机和湿式格子型球磨机。
