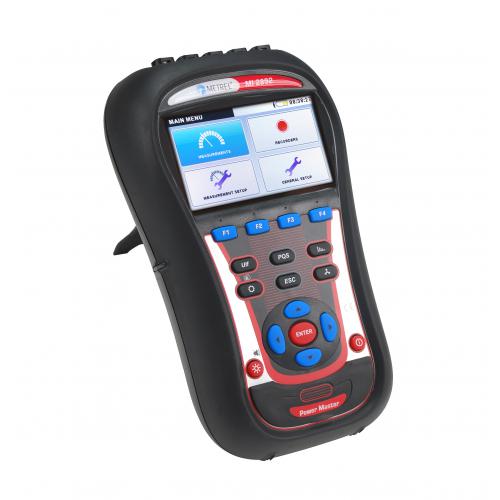

MI2892 Power Master A级电能质量分析仪
MI2892 PowerMaster是一款A级手持式三相电力质量分析仪，带有一个易读取的大图形彩色显示器，使用户在配电网络中只需简单连接本设备，就能检查谐波、矢量和波形异常。仪器设计时考虑到长时间记录，以用于三相和单相电力配电系统中的电能质量故障处理。手持式快速设置按钮使仪器界面更加简洁，能快速浏览。先进的PC读取软件PowerView3可对存贮数据进行详细分析，从SD内存卡中直接读取数据，分析长时间记录，以及自动生成专业测试报告。
测量功能
l 电压：真有效值，峰值，峰值系数（四通道）
l 电流：真有效值，峰值，峰值系数（四通道）
l 功率（有功功率，无功功率，视在功率）
l 功率测量完全满足IEEE1459（有功功率，无功功率，基波，谐波，负载不平衡）
l 不平衡度，闪变测量
l 谐波和间谐波分析***高达50次，总谐波失真THD的测量
l 电能（有功，无功，发电，消耗）
l 捕捉和记录电力供电事件（停电，电压中断，电压骤升、电压突降）
l 涌流监示和记录
l 波形/涌流显示，快照和记录
l 瞬变记录
l 根据EN50160标准进行电力质量分析
l 记录***多达10个可调的事件
l 温度测量
核心特点
l 4电压通道，宽测量范围：0-1000Vrms（CATIII/1000V）
l 4电流通道，支持自动电流识别，仪器上设置量程
l 自动智能电流钳识别和智能量程选择
l 瞬变记录采样频率>50kHz
l 符合电力质量标准IEC61000-4-30 A类
l 根据EN50160完整的电力质量分析，包括谐波和间谐波
l 支持微SD卡（8GB随仪器提供）***大到32G
l 彩色代码输入终端和终端标签，以适合应用地区
l 初始主菜单和大图标，使本设备导航和配置方便
l 强大的PC SW PowerView3软件包，能够下载、查看、分析所记录的数据，并可生成专业报告
l 在标准配置中包括柔性钳（无需附加供电）
l 远程通讯通过以太网（GPS时钟同步-加选）
应用
l 在低压和中压电网系统中的电力质量评估和故障处理
l 检查电力校正设备性能
l 长时间分析
l 预防性维护
l 在增加负荷前检验电气系统
标准
安全：EN61010-1
EMC： EN61326-2-2
测量：IEC61000-4-30 A类、IEC 61557-12、IEC61000-4-7 I类、IEC61000-4-15、EN50160、
IEEE 1448、IEEE 1459
技术参数
|
电压输入
|
AC/DC
|
|
输入数
|
4
|
|
额定电压范围（L-N）
|
相（L-N）：50-1000VRMS
线（L-L）：50-1730VRMS
|
|
测量范围
|
额定电压的10%-150%
|
|
精度
|
IEC 61000-4-30 A类，额定电压的±0.1%
|
|
采样频率
|
5.120k采样/秒@50/60Hz，与主频率同步
|
|
频率范围
|
40-70Hz±10mHz
|
|
电流输入
|
AC/DC
|
|
输入数
|
4
|
|
测量范围（带A1227柔性钳）
测量范围（带A1281铁芯钳）
|
3-6000ARMS±m.v.的1.5%
50m-1200ARMS±m.v.的0.5%
|
|
功能
|
测量范围
|
精度
|
|
功率（P，Q，S，cosφ，PF）
|
根据电压和被选电流钳
|
IEC 61557-12 I类
|
|
电能
|
根据电压和被选电流钳
|
有功：IEC62053-21 1类
无功：IEC62053-21 2类
|
|
谐波（DC-50次）
间谐波（1-50次）
闪变
主信号
|
额定电压的0-20%
额定电压的0-20%
0.2-10
额定电压的0-15%
|
IEC61000-4-7 1类
IEC61000-4-7 1类
IEC61000-4-15 F3类
IEC61000-4-30 A类
|
|
不平衡
|
电压的0-5%
电流的0-17%
|
|
|
温度
|
-10-85℃
|
0.5℃
|
|
突降，骤升
|
额定电压的10-150%
|
额定电压的0.2%
±1循环
|
|
间断
|
额定电压的0-10%
|
±1循环
|
记录器
通用记录器
|
积分期间
|
1s – 1h
|
|
记录信号
|
>1000（电压，电流，谐波，功率）
***小，***大和平均值/间隔
电压事件
用户告警
|
|
持续时间
|
>1年（根据SD卡尺寸）
|
波形记录
|
持续时间
|
***大至电压或电流波形的20秒
|
|
触发
|
人工，电压事件，用户告警，电压或电流水平（涌流）
|
瞬变
|
采样频率
|
>50k次/秒
|
|
持续时间
|
***大至电压或电流波形的50次循环
|
|
触发
|
人工，电压事件，电流报警，电压或电流水平（涌流）
|
通用参数
|
显示
|
4.3英寸，480X272彩色TFT
|
|
通讯口
|
RS232，以太网，USB
|
|
时间同步
|
GPS接收器（A1355）可选
|
|
仪器供电
|
110-240VAC或6节AA型镍氢充电电池
|
|
过压类别
|
600V/CAT IV；1000V/CAT III
|
|
重量
|
1kg
|
|
尺寸
|
230X140X80mm
|
标准配置
l 主机
l 单相柔性电流钳3000/300/30A（A1227）4件
l 测试头，（棕，黑，灰，绿，蓝），5件
l 鳄鱼夹，（棕，黑，灰，绿，蓝），5件
l 电压测量线，（棕，黑，灰，绿，蓝），5件
l 温度探头
l 微SD内存卡，8GB
l PC SW PowerView3软件
l RS232，USB电缆
l 电源适配器
l 1.2V镍氢充电电池，6件
l 软包、使用手册、校验报告
