> 概述

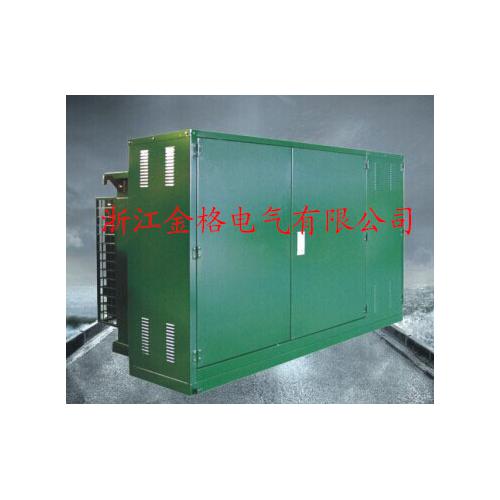

DFW-12型高压电缆分接箱是我公司在引进国外同行先进技术基础上，根据国内的实际使用情况，独立开发的具有国际先进水平的新型城网设备。用于额定电压10kV，额定电流不大于630A交流电缆网络。适用于商业中心、工业园区、居民小区、街道、机场、码头、地铁及城市人口密集区等配电网的电缆联接，特别适用于城网改造。
> 使用环境条件
1、环境温度：上限为+40°，下限为-30°。
2、海拔不超过2000m（超过2000m时请申明）。
3、相对湿度不大于95%。
4、风速：相当34m/s（不大于700Pa）。
5、防震：水平加速度不大于0.4m/s，垂直加速不大于0.15m/s。
6、安装地点倾斜度不大于3°。
7、周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染，安装地点无剧烈震动。
8、无经常性剧烈震动。
9、周围无化学性腐蚀物。
> 特点
1、全部为金属钢板，或不锈钢板，厚度为2mm壳体，确保20年不脱漆。
2、户外全天候，全防护结构，适用于高温、严寒、洪水浸泡、高粉尘地域。
3、全绝缘全封闭，高压带电部分全部为硅橡胶或预制式电缆连接器、密封。
4、结构紧凑、体积小、安装简便、免维护。
5、配置灵活多样，可与SF6负荷开关组成环网供电。
6、一次性投资小，减小电缆长度，不占建筑面积，节省资金。
> 主要技术参数
|
|
|
|
序号 |
名称 |
单位 |
主要数据 |
|
1 |
额定电压 |
kV |
12 |
|
2 |
额定电流 |
A |
630A |
|
3 |
额定短时耐受电流 |
kA/s |
20/3 |
|
4 |
额定峰时耐受电流 |
kA |
50 |
|
5 |
防护等级 |
|
IP44 |
> 订货须知
1、一次线路方案编号、一次系统图并标明其额定电流。
2、二次线路原理图。
3、柜体的漆色要求。
4、其它要求的有关事项。
|
