> 概述

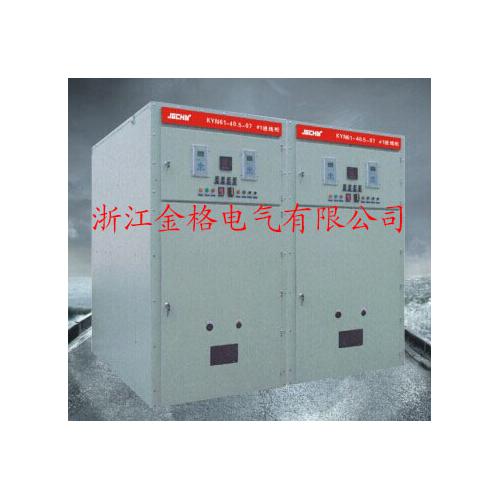

KYN61-40.5（Z）型交流金属铠装移开式开关设备，系三相交流50Hz、额定电压40.5kV的户内成套配电装置。用于发电厂、中小型发电机送电、工矿企业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等。实行控制保护、监测之用，具有防止带负荷推拉断路器手车，防止误分合断短路器、防止在带电时误合接地开关的联锁功能。实为一种性能优越的配电装置。
> 使用环境条件
1、环境温度：上限为+40°，下限为-15°。
2、海拔高度：不超过2000m。
3、相对湿度：日平均值不大于95%；月平均值不大于90%。
4、地震烈度：不超过8度。
5、没有火灾爆炸危险，无剧烈震动及化学腐蚀等严重污秽的场所。
> 特点
1、柜体结构采用组装式，断路器采用手车落地式结构。
2、配用全新型复合绝缘真空断路器，并具有互换性好更换简单之特点。
3、手车车架中装有丝杠螺母推进机构，可轻松移动手车，并防止误操作而损坏推进结构。
4、所有的操作均可在柜门关闭状态下进行。
5、主开关、手车、开关柜门之间的联锁均采用强制性机械闭锁方式，满足“五防”功能。
6、电缆室空间充裕，可连接多根电缆。
7、快速接地开关用于接地和回路短路。
8、外壳防护等级IP3X，手车室门打开状态下，防护等级IP2X。
> 性能指标
GB3906?3-35kV交流金属封闭开关设备?
GB/T11022?高压开关设备和控制设备标准的共用技术要求?
IEC60298?交流金属封闭开关设备和控制设备?
DL/T404?户内交流高压开关柜订货技术条件?
> 主要技术参数
|
|
|
|
名称 |
单位 |
技术数据 |
|
额定电压 |
kV |
40.5 |
|
额定电流 |
A |
1250、1600、2000 |
|
额定频率 |
Hz |
50 |
|
额定短时耐受电流 |
kA |
20、25、31.5 |
|
额定峰值耐受电流 |
kA |
50、63、80 |
|
额定工频耐受电压 |
kV |
95/1min |
|
额定雷电冲击耐受电压 |
kV |
185 |
|
额定短路持续时间 |
S |
4 |
|
防护等级 |
|
IP3X |
> 订货须知
1、主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等。
2、辅助回路接线原理图、端子排列图。
3、开关设备内主要电器元件的型号、规格及数量。
4、开关设备控制、测量及保护功能的要求以及其它闭锁和自动装置的要求。
5、如开关设备之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等
具体要求数据。
6、需要附件、备件时，应提供种类和数量。
7、开关设备使用在特殊环境条件，应在订货时详细说明。
|
