博亚精密仪器专业承接定制各行程影像测量仪，手动影像测量仪，2.5次元，三次元厂家直销！欢迎咨询！
博亚-影像测量仪：
适用于产品开发、二维抄数、品质检测等领域，如机械、电子、航空航天、模具、弹簧、齿轮、接线端子、电路板接点、五金塑胶、磁性材料、电子线路、元件、手表、小五金冲压业、矿石业、及其它精密小五金行业等。

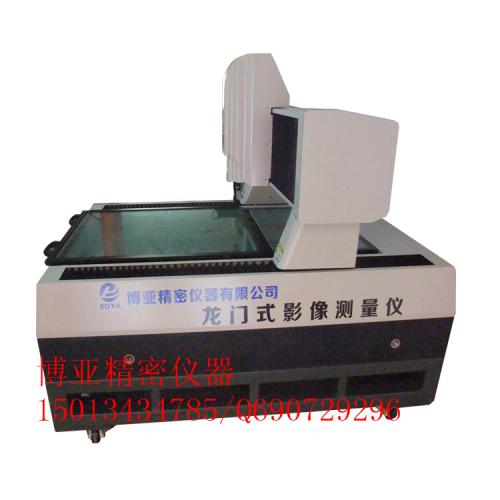

8070影像测量仪规格：
主机体尺寸（mm）：2500*1800*2000
工作台面（mm）：900*700
玻璃台面（mm）：845*645
工作行程（mm）：800*600
工作距离(mm)：90
摄象机：彩色1/3″CCD
光栅尺数显解析度(mm)：0.001
X、Y轴线性精度：（3+L/200）µm ，Z轴测量方式：非接触式
光学目镜：1X
放大倍数：20X-180X
变焦物镜倍率：0.7X-4.5X
物方视场：8.2mm-1.2mm/4.1mm-0.6mm
光源系统：LED环形超亮冷光源
机台底座、工作台和立柱材质：高精度花岗岩
载物台承重：20KG
仪器重量：550KG
电源： 220V(用电设备要求接地可靠)
软件功能介绍:
测量功能：
测量两点间的距离 测量点到线的距离 测量线到圆的距离
测两线平均距离 测两圆距离 测PIN中心距
测量斑点面积 十字线画点 十字线测两点距离
十字线测点线距 十字线画三点圆 十字线测两圆距
十字线直接画弧 十字线测角度 十字线测PIN距
十字线多点测圆
标注功能：
该功能模块主要在图像测量区内对图形元素进行尺寸、数据及编号进行标注。
自动测绘
框选直线 框选圆 框选椭圆 框选弧
自动点选直线 自动点选画圆 自动点选画弧 自动点选画椭圆
框选点群 框选多圆 点选圆 线选点
形位公差：直线度 圆度 线轮廓度 平行度 垂直度 倾斜度
SPC功能：统计制程管制功能，主要是对测量的数据进行同步分析，以便检测人员或品质部门掌握产品的品质现况。
