一、概述
南通宏大生产的HDAC型自清洗精细过滤器是目前在水处理行业应用比较广泛的设备，是一种利用滤网直接拦截水中的杂质，去除水体悬浮物、颗粒物，降低浊度，净化水质，减少系统污垢、菌藻、锈蚀等产生，以净化水质及保护系统其他设备正常工作的精密设备，水由进水口进入自清洗过滤器机体，由于智能化（PLC、PAC）设计，系统可自动识别杂质沉积程度，给排污阀信号自动排污。其简单的设计以及良好的性能使污水达到***佳的过滤效果；且清洗排污时系统不间断供水，可以监控过滤器的工作状态，自动化程度很高；覆盖了由10μm到3000μm的各种过滤精度的需求。

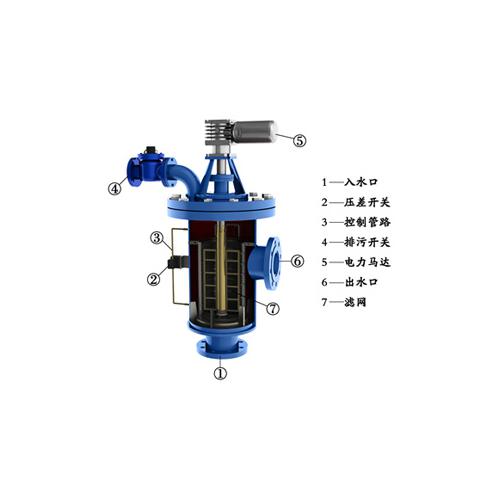

主要组件有：电机、电控箱、控制管路、主管组件、滤芯组件、316L不锈钢刷、框架组件、传动轴、进出口连接法兰等。
HDAC 系列自清洗过滤器可在线实现自动清洗、自动排污等功能，操作配备差压/时间/手动三种功能，具有过滤精度高、反清时间短、清洗水量少、压力损失小等优点，为您的水系统提供稳定的水质保证。
应用范围：
1、工业循环水过滤——在对水质有一定要求的设备如：冷却塔、轧机、连铸机、抛光机、电离子交换器、喷雾器、热交换器等供排水管路上使用，可过滤掉水中杂质，防止零部件堵塞。
2、原水处理——可对地表河水、湖水、海水、水库水、井水及地下水进行过滤除去沙子、细菌、藻类、有机物等等；用于锅炉湿法除尘进行水过滤；用于海水过滤。
3、冷却水处理——冷却塔、补充水系统、空调系统、直流系统水过滤，减少热交换器内沉淀物的产生，保持其冷却效果；电厂对汽轮机冷却。
4、冶金、石化、食品和制药等工业——液体、工业废水、以及乳化液再生和废油过滤处理:连铸水、高炉水系统、热轧用高压水除鳞系统。
5、造纸工业——白水过滤。
6、塑料工业——产品回收冷却水过滤。
二、产品信息
原理概述：
控制方式可选压差、时间、手动及PLC控制。
待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号，引发下列动作：
电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。
设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作，当达到预设清洗时间时，电控器给水力控制阀、驱动电机信号，引发下列动作：
电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，如此循环进行。
产品特点：
1. 单台***大过滤流量可达4000m3/h；
2. 过滤精度从4000 μm-20μm；
3. 滤网可选钻孔（4000-800μm），楔形（1000-50μm）编织复合（800—20μm）；
4. ***小工作压力≥0.1MPa；
5. ***高工作压力≤1.6MPa(特殊可定制)；
6. 工作温度≤95℃；
7. 电源：380V/50Hz；
8. 控制电压：AC24V；
9. 清洗方式：刷式；
10. 控制方式：压差、时间、手动及PLC；
11. 清洗时间：10-200 秒可调；
12. 控制方式：压差、时间、手动及PLC；
13. 安装方便，可直接安装在管道上，特别适合于各种工艺条件下的现场使用。
三、产品分类
3.1 自清洗过滤器工作原理（吸式）
水由入口进入，首先经过粗滤网滤掉较大颗粒的杂质，然后到达细滤网。在过滤过程中，细滤网逐渐累积水中的脏物、杂质，形成过滤杂质层，由于杂质层堆积在细滤网的内侧，因此在细滤网的内、外两侧就形成了一个压差。
当过滤器的压差达到过滤器预设值时，将开始自动清洗过程，此间净水供应不断流，清洗阀打开，清洗室及吸污器内水压大幅度下降，通过滤筒与吸污管的压力差，过滤器吸污管与清洗室之间通过吸嘴产生一个吸力，形成一个吸污过程。同时，过滤器电力马达带动吸污管沿轴向做螺旋运动。吸污器轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。整个冲洗过程只需数十秒钟。排污阀在清洗结束时关闭。过滤器开始准备下一个冲洗周期。
3.2 自清洗过滤器工作原理（刷式）
待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。
设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作，当达到预设清洗时间时，电控器给水力控制阀、驱动电机信号，引发下列动作：刷式自清洗过滤器电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。
3.3 自清洗过滤器工作原理（反冲洗）
水由进水口进入过滤器，首先经过粗滤芯组件滤掉较大颗粒的杂质，然后到达细滤网，通过细滤网滤除细小颗粒的杂质后，清水由出水口排出。在过滤过程中，细滤网的内层杂质逐渐堆积，它的内外两侧就形成了一个压差。
当这个压差达到预设值时，过滤器将开始自动清洗过程：排污阀打开，主管组件的水力马达室和水力缸释放压力并将水排出；水力马达室及吸污管内的压力大幅下降，由于负压作用，通过吸嘴吸取细滤网内壁的污物，由水力马达流入水力马达室，由排污阀排出，形成一个吸污过程。当水流经过滤器水力马达时，带动吸污管进行旋转，由水力缸活塞带动吸污管作轴向运动，自清洗过滤器吸污器组件通过轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。整个清洗过程将持续数十秒。排污阀在清洗结束时关闭，增加的水压会使水力缸活塞回到其初始位置，过滤器开始准备下一个冲洗周期。在清洗过程中，过滤机正常的过滤工作不间断。
四、订货说明
1、为了更好地帮助您选择自清洗过滤器，订购时请与我司技术部联系，以便为您选出***合适的自清洗过滤器。
2、本公司生产的过滤器进出口法兰标准可为HG、HGJ、JB/T、SH、ANSI等，用户在订货时请注明法兰标准及规格，未注明的一律按HG20592-2009制作。
