JN系列低摩擦、保冷、隔热管架、管托
一、产品介绍

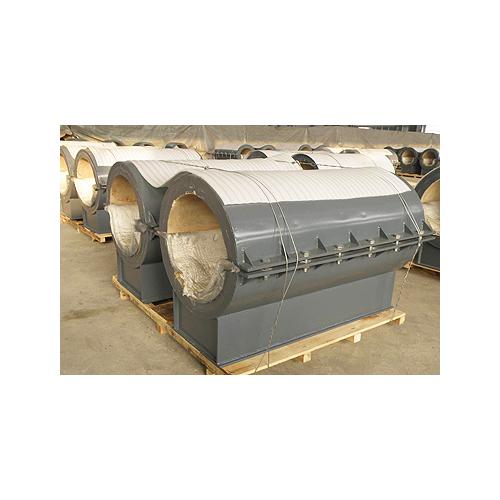

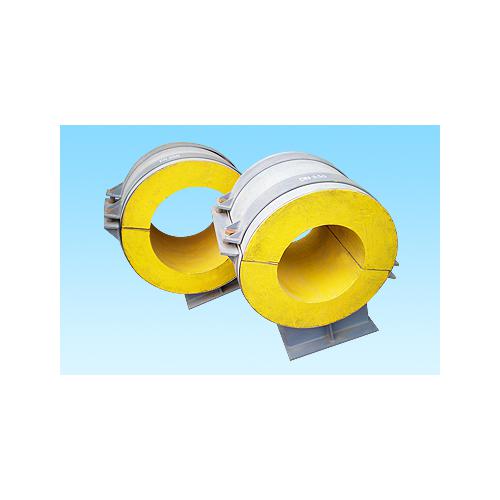

低摩擦、保冷、隔热管架、管托、管托是石油化工、电力、冶金等行业压力管道系统的重要组成部分，直接关系到系统的长期、稳定、安全、和经济运行。用于压力管道支撑的各种管架、管托，起着承受载荷、限制位移、控制振动、隔热、保冷等作用。随着科学技术的不断进步，各类管道队支撑架的要求也越来越高。我公司在长期的生产经营实践中，借鉴国内外的现金技术，依靠相关设计院所的技术力量，针对压力管道施工、运行中的实际问题，选用***佳材料，优化设计，不断创新，通过多次试验，开发出了各类适应各种要求的管道支架，典型的产品有高效节能隔热管架、管托、管托，高效保冷管架、管托、管托，低摩擦管架、管托。各类管架、管托均可根据工况要求，满足止推、滑动、限位、导向、可调等功能。
各类管架、管托的使用范围：
1、节能隔热管架、管托，适用于所有管径，管架、管托高度由用户确定。隔热管道温度≤540℃，隔热层厚度根据隔热温度确定。隔热温度大于540℃时，可单独设计。隔热材料抗压强度2-5MPa，承载能力按一般管道跨距设计，选用时可按实际的使用条件由用户进行复核和调整。
2、高效保冷管架、管托，适用于所有输送冷媒介质的管道，保冷管道温度≥-196℃，管架、管托高度由用户确定，保冷层厚度及层数根据保冷温度确定。保冷温度＜-196℃时，可单独设计。保冷材料抗压强度5-15MPa，选用时，可按实际使用条件由用户进行复核和调整。
3、各类管架、管托可制成固定、止推、滑动、导向、限位、可调及悬吊等不同形式，以满足各种不同工况的要求。
4、滑动摩擦副的径向位移和轴向位移由工况确定，低摩擦副的滑动摩擦系数≤0.1。
二、管架、管托型式
1.JAT型鞍式低摩擦管架、管托
1.1 型号说明
JAT1-2-3-4-F
JAT：管架、管托代号
1：管架、管托类型代号（A;固定 H：滑动 D:导向 X:限位 Z：止推）
2：公称直径DN
3：管架、管托高度：mm
4：管架、管托长度：mm
F：需要配置低摩擦副
1.2 JAT型鞍式低摩擦管架、管托，见标准
1.3 JAT型鞍式低摩擦管架、管托型式见标准图1-图4，
2、JGR型高效隔热低摩擦副管架、管托
2.1 型号说明
JGR1-2-3-4-F
JGR：管架、管托代号
1：管架、管托类型代号（A;固定 H：滑动 D:导向 X:限位 Z：止推）
2：公称直径DN
3：隔热厚度：mm
4：管架、管托长度：mm
F：需要配置低摩擦副
2.2 JGR型高效隔热低摩擦副管架、管托参数建标准；
2.3 JGR型高效隔热低摩擦副管架、管托型式见标准附图
2.4 管夹角度α可根据用户需要设计为0°-40°.
2.5 GRJ型高效隔热管夹
3.1 型号说明 GRJ-1-1
GRJ:管架、管托代号
1：公称直径DN
2：隔热厚度mm
3.2 GRJ型高效隔热管夹参数，件标准。
3.3 GRJ型高效隔热管夹型式见标准附图。
3.4 GRJ型高效隔热、保冷管夹用吊杆型式见标准附图。
3.5 吊杆直径的选用件标准附表。
4、JBL型高效保冷低摩擦副管架、管托
4.1 型号说明
JBL1-2-3-4-F
JBL：管架、管托代号
1：管架、管托类型代号（H：滑动 D:导向 W:无底座）
2：公称直径DN
3：保冷厚度：mm
4：管架、管托长度：mm
F：需要配置低摩擦副
4.2 GBL型高效保冷管夹参数，件标准。
4.3 GBL型高效保冷管夹型式见标准附图。
4.4 保冷层厚度超过100mm时，可设计为两层或多层，层与层之间错位安装。
4.5 管夹角度α可根据用户需要设计为0°-40°。
5 BLJ保冷管夹
5.1 型号说明
BLJ-1-2
BLJ:管架、管托代号
1：公称直径DN
2：保冷厚度mm
5.2 BLJ型保冷管夹参数见标准附表。
5.3 BLJ型保冷管夹型式图示见标准附图。
5.4 保冷层材质为高强度聚氨酯或聚异氰脲酸酯。
三 各类管托的选用
1.标准中的所列参数，仅供用户参考。
2.用户订货时，优先选用标准附表。如标准不能满足需要时，由用户提供技术条件，依据订货要求设计，用户确认设计图后排产。
3.订货条件表至少应包括管径、计算载荷、管道温度、保温厚度、保温材料、管架、管托类型、限位型式、各方向位移量、支撑梁宽等。由其他特殊要求时也一并注明。
