1. LWGY（涡轮流量传感器表体+放大器）基本型脉冲信号输出流量传感器说明：不带现场显示，供电电源+5～24VDC,输出脉冲信号标准配置.可以以下仪表使用，准配置为线长4米，如需增加线长加价6元/米。如需配流量积算仪（注：流量积算仪附带接线说明）；如需配带定量控制流量积算仪（注：流量积算仪附带接线说明）；

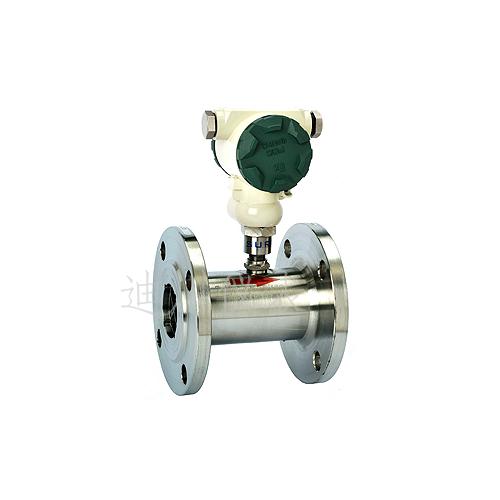

2.LWGYA型4-20mA流量变送器说明：不带现场显示，供电电源DC+24V,输出4-20mA标准两线制电流信号。标配为防爆型产品。

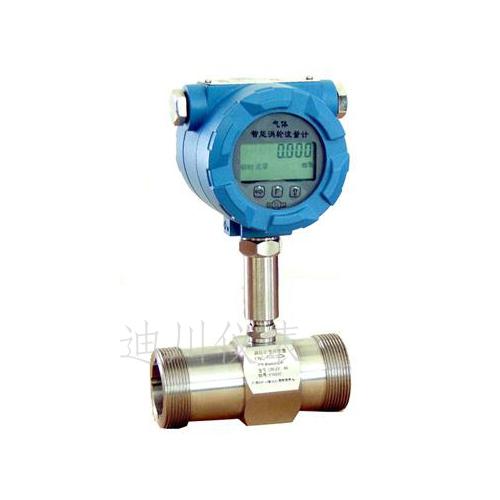

3.LWGYB型智能现场显示流量计。 说明：双排液晶显示表头，现场同时显示瞬时流量和累积流量，锂电池供电带脉冲输出，电池电量可连续使用五年以上，外供+12～24VDC可带脉冲信号输出。标配为防爆型产品。
4.LWGYC智能一体化显示输出型流量计。 说明：双排液晶显示表头，现场同时显示瞬时流量和累积流量，外供24VDC，输出两线制4-20 mA标准电流信号，标配为防爆型产品。
用途：测量液体流量，广泛用于石油、化工、冶金、供水、造纸等行业。
特点
1、适用于测量与ICr18Ni9Ti、2Cr13及刚玉AL2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。
2、适用于在工作温度下粘度小于己于5*10-6m2/S的介质，对于粘度大于5*10-6m2/S的液体，要对传感器进行实液标定后使用。
技术参数
1、量程：根据要求而选定
2、介质温度：-20℃~+80℃
3、环境温度：-20℃~+50℃
4、供电电源：电压：12VDC±10%，电流：≤10Ma
5、输出电压幅值：高电平≥8V，低电平≤0.8V
6、传输距离：传感器至显求仪表的距离可达1000m
|
|
LWGY
|
□□□
|
□
|
□
|
□
|
说 明
|
|
类
型
|
LWGY
|
|
|
|
|
基本型，+5-24DCV供电，
|
|
LWGYA
|
|
|
|
|
4~20mA两线制电流输出，远传変送型
|
|
LWGYB
|
|
|
|
|
电池供电现场显示型
|
|
LWGYC
|
|
|
|
|
现场显示/4~20mA 两线制电流输出
|
|
公
称
通
径
|
4
|
|
|
|
4mm，普通涡轮流量范围0.04~0.25m3/h
宽量程涡轮为0.04~0.4m3/h
|
|
6
|
|
|
|
6mm，普通涡轮流量范围0.1~0.6m3/h
宽量程涡轮为0.06~0.6m3/h
|
|
10
|
|
|
|
10mm，普通涡轮流量范围0.2~1.2m3/h
宽量程涡轮为0.15~1.5m3/h
|
|
15
|
|
|
|
15mm，普通涡轮流量范围0.6~6m3/h
宽量程涡轮为0.4~8m3/h
|
|
25
|
|
|
|
25mm，普通涡轮流量范围1~10m3/h
宽量程涡轮为0.5~10m3/h
|
|
40
|
|
|
|
40mm，普通涡轮流量范围2~20m3/h
宽量程涡轮为1~20m3/h
|
|
50
|
|
|
|
50mm，普通涡轮流量范围4~40m3/h
宽量程涡轮为2~40m3/h
|
|
80
|
|
|
|
80mm，普通涡轮流量范围10~100m3/h
宽量程涡轮为5~100m3/h
|
|
100
|
|
|
|
100mm，普通涡轮流量范围20~200m3/h
宽量程涡轮为10~200m3/h
|
|
150
|
|
|
|
150mm，普通涡轮流量范围30~300m3/h
宽量程涡轮为15~300m3/h
|
|
200
|
|
|
|
200mm，普通涡轮流量范围80~800m3/h
宽量程涡轮为40~800m3/h
|
|
防
爆
|
|
|
|
无标记，为非防爆型
|
|
B
|
|
|
防爆型
|
|
精度
等级
|
A
|
|
精度0.5级
|
|
B
|
|
精度1级
|
|
涡轮
类型
|
A
|
宽量程涡轮
|
|
B
|
普通涡轮
|
