1、工作原理：

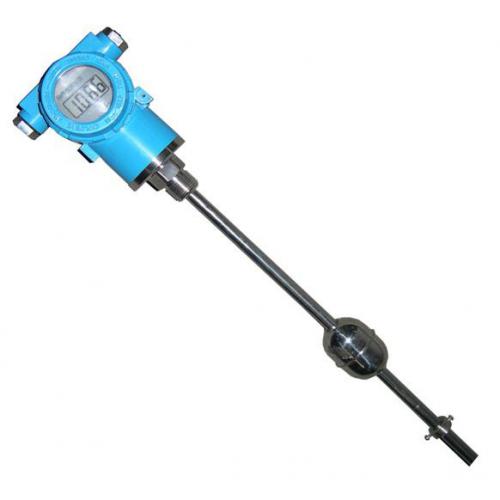

磁致伸缩液位传感器的结构部分由不锈钢管(测杆)、磁致伸缩线(波导丝)、可移动浮子(内有永久磁铁)等部分组成。传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。在传感器测杆外配有一浮子，浮子沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量发射脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置，即是液面的位置。
2、主要性能指标：
供电电压：9V~32V DC
电源影响：不大于0.01%/V
精度：±1mm
工作温度：-20℃~+70℃（带背光LCD显示）；-40℃~+85℃（无LCD显示）
输出负载变化：不大于0.05%（50~1000欧姆，下限及量程变化量）
3、主要功能：
输出：4~20mA叠加HART通信
诊断功能：仪表故障时，输出报警输出电流
组态功能：可以对工程单位、量程、阻尼、报警上下限、杆长、底部偏移量、底部死区、显示变量组态
监测动态变量功能：液位值、百分比、输出电流、温度等
电流校准功能：可对模拟输出电流进行校准
用户校准功能：可以选择2~11点标定
上下限校准：两点校准功能，实现零点和满度的微调
定点校准：进行任意点迁移，实现平移功能
就地组态功能：对工程单位、量程、阻尼、报警上下限，杆长，底部偏移量，底部死区，显示变量等组态并具有数据恢复功能
就地校准功能：能就地进行上下限校准，定点校准
液晶显示功能：带背光多功能数字液晶显示；可显示各种工程单位
通信功能：符合HART协议的通信功能
数据备份和恢复：制造商对仪表组态、标定后，对制造商原始信息进行备份，用户现场非法调整造成仪表不能正常工作时，现场输入或远程指令调入制造商出厂信息，并覆盖用户非法错误信息，达到正常工作状态
