一体化孔板流量计

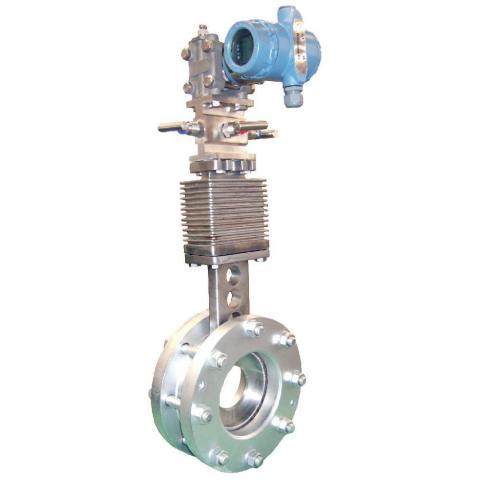

       此产品可耐温300度

       测量流经管道介质流量的方法有多种，它的使用历史悠久，在国际、国内都已经标准化，在石油、化工、冶金、电力、轻纺、科研等行业的生产过程中，大量地使用着各种类型的节流装置进行流体流量的测量，控制和调节，节流装置具有结构简单、牢固、工作可靠、性能稳定、精确度高、价格低廉等优点，因而节流装置的用量与其它流量仪表相比占有***优势。

       节流装置与差压流量变送器配套使用，现场量程连续可调，并能输出标准信号（0~10mAD、C或4~20mAD、C）再输入到二次仪表，便显示出管道内流体的瞬时流量和累积总量，若把标准信号输入到工业控制机，可以自动整点打印出瞬时流量和累积总量，为用户的使用提供了很大方便。

节流装置包括标准节流装置（包括标准孔板、标准喷嘴、标准文丘里管），和非标准节流装置（包括四分之一圆喷嘴、四分之一圆孔板、小孔板、双重孔板、圆缺孔板、锥形入口孔板等），取压方式有环室取压、法兰取压、当流体的雷诺数较低者或含有杂质时，可选用非标准节流装置。

◆ 参 数：标准或非标准节流装置、压力温度在线流量动态补偿、一体化结构、结构紧凑、安装简单

一体化孔板流量计是采用标准或非标准节流装置产生差压信号，经差压、压力和温度传感器检测差压和流体的压力、温度信号，再通过转换电器和CPU的处理，对影响测量精确度的各种因素进行在线的动态全补偿，精确地测量出流体的流量，可测量液体、气体、蒸汽等多种介质。其中节流装置执行GB/T2624-93《流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆管的流体流量》标准。

孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
孔板流量计适用范围
1. 公称直径： 15 mm ≤DN≤1200mm
2. 公称压力：PN≤10MPa
3. 工作温度：－50℃≤t≤550℃

4. 量程比：1:10， 1:15
5. 精度：0.5级，1级

特点

▲节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
▲孔板计算采用国际标准与加工
▲应用范围广，全部单相流皆可测量，部分混相流亦可应用。
▲标准型节流装置无须实流校准，即可投用。
▲一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
智能型特点
▲采用进口单晶硅智能差压传感器
▲高精度，完善的自诊断功能
▲智能孔板流量计其量程可自编程调整。
▲可同时显示累计流量、瞬时流量、压力、温度。
▲具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。
▲配有多种通讯接口
▲稳定性高
▲量程范围宽、大于10：1
智能型技术指标
▲高精度：±0.075%
▲高稳定性：优于0.1%FS/年
▲高静压：40MPa
▲连续工作5年不需调校
▲可忽略温度、静压影响
▲抗高过压

一.孔板流量计概述

      节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定,使用可靠等特点.

       孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流装置的设计安装和使用>;2.国际标准ISO5167<国际标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06

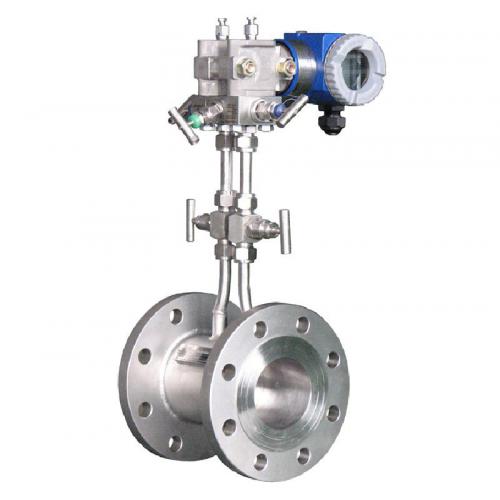

二.孔板流量计外形

三、孔板流量计工作原理

　充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。

　在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下：

c－流出系数　　无量纲　

d－工作条件下节流件的节流孔或喉部直径

D－工作条件下上游管道内径

qm－质量流量　Kg/s

qv－体积流量　m³/s

ß－直径比d/D  无量纲

流体的密度Kg/m³

可膨胀性系数　　无量纲

四、孔板流量计结构　

节流装置组成

1 节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等

2 取压装置：环室、取压法兰、夹持环、导压管等

3 连接法兰（国家标准、各种标准及其它设计部门的法兰）　、紧固件。

4 测量管

节流装置适用范围及有关技术指标
