[新品] 中央空调末端集分水器|分水器|集水器(ZLTFJ700*3110-1.6)

中央空调末端集分水器|分水器|集水器
供应商参考报价:面议
  供应商信息
· 北京中蓝天环保技术有限公司 [北京市]

联系人: 刘建鹏
所在城市: 北京市 大兴区
详细地址: 北京市大兴区芦城工业开发区创立路3号
联系我们 更多产品 进入商铺
产品参数
品牌: 中蓝天
型号: ZLTFJ700*3110-1.6
适用范围: 中央空调机房
结构形式: 卧式
燃料耗量: 无此项
适用燃料: 无此项
详细信息

【分集水器介绍】

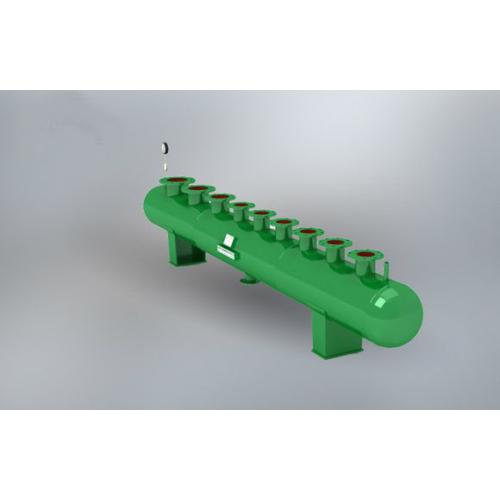

分集水器是中央空调系统里面的产品之一,它区别于热交换机组,真空脱气机等其他空调系统里面的产品,分集水器主要用于水路系统。分水器是将一路进水分散为几路输出的设备,而集水器是将多路进水汇集起来在一路输出的设备。结构一般由主管、分路支管、排污口、排气口、压力表、温度计等组成直径较大的筒体上装有人孔或手孔,材质由碳钢板卷制,或无缝钢管制作而成,能承受一定压力,外表面做防腐或保温处理。集分水器的筒体上根据需要连接多个进出水管,可将各路水汇集或将一路水分流筒体上装有压力表或温度计,可方便观察筒体内水流状态。筒体的下端部装有排污口,用于清洗筒体时的污水流出。分集水器的产品选型及计算方法。在选型上面,我们要注意筒体直径比汽水总管的直径大两号以上。在分集水器的计算方法上一般可按流经筒体流速计算得出,水的流速一般取0.1m/s----1.0m/s筒体长度L根据接管的个数,直径大小,管间距来计算,具体公式是L=130+L1+L2+L3+Li+120+2h,筒体需要保温时l=d1+d2+120,筒体不需要保温时l=d1+d1+8,筒体上的疏水管及排污管的方位由工程设计决定。



分集水器由筒体、封头、接管及附件(补强圈、法兰)组成。分水器是将一路进水通过一个容器分为几路输出的设备,而集水器则是将多路进水通过一个容器一路输出的设备
【主要材料选用】
1、筒体:当分集水器的设计压力小于等于1.6MPa时选用Q235B(本标准所列数据按Q235B计算);当制造设计压力大于1.6MPa并小于2.5MPa时,筒体材料选用20R或16MnR.。当使用无缝钢管作筒体材料时选用20号钢,可选用性能更优异的材料。
2、封头:按《钢制压力容器用封头》JB/T4746选用。其壁厚与筒体相同,材质要求与筒体相同或相配。
3、法兰:法兰应与工程选用阀门法兰相配,可按《钢制管法兰》选取。
【分集水器制造要求】
1、在筒体上开孔的***大开孔直径应小于筒体内径的0.5倍;保温后的管间净距宜大于等于100mm。
2、筒体直径为1000mm时根据工程需要可开设人孔,接管开孔处需要进行补强。
3、所有焊接工作必须由持相应等级证书的焊工进行
4、组焊完成后应以分集水器设计压力的1.25倍进行水压试验。试验合格后,排除内部积水,吹干水渍,对法兰进行临时封堵,防止杂物进入。制造完毕除锈后,外表面涂刷防锈漆两遍。
【分集水器安装要求】
1、分汽缸或分集水器进入施工现场后,必须由监理、施工单位共同进行验收,检查2、其产品质量合格证及相关检验报告(包括焊缝无损探伤检验报告、强度试验记录等),并对其进行外观检验,合格后方可安装。
3、支架安装高度和基础形式由工程设计人员决定,支架高度不得大于1000mm,支架分为槽钢、鞍式等,支架安装前应进行防锈处理,刷防锈漆两道,外刷面漆。

【应用范围】

1.蒸汽或热水锅炉房的蒸汽、冷凝水的分配和集中

2.空调机房冷水的分配和集中

3.工业厂房高低压蒸汽、冷凝水、热水、冷却循环水的分配和集中

北京中蓝天环保技术有限公司

刘工:15010845192

北京市大兴区芦城工业区创立路3号
