一、用途
本蝶阀适用于介质温度≤80℃，公称压力为0.6～1.0MPa的介质为水、油品等管道上，以达到截断流体和调节介质流量的目的，是各种管路上的***佳启闭机构。
二、结构特点：
本蝶阀系我公司引进产品，其设计、制造、验收均按美国ANSI/AWWA-C504-80的标准，设计结构新颖，制造精细，启闭轻便灵活，流阻小，密封可靠，使用寿命长，是各种管路上***理想的启闭机构。
三、工作原理：
旋转蝶阀手轮，带动蜗杆蜗轮转动，蜗轮驱动阀杆与蝶板，相对于阀体在90度范围内自由转动，以达到本蝶阀的开启与关闭，从而也就实现调节介质的流量和截断流体的目的，本蝶阀按顺时针方向旋转手轮为关闭。
四、控制方式：蜗轮蜗杆、电动、气动、管网型
商品描述：
五、主要零件材料：
|
零件名称
|
材料
|
|
阀体
|
灰铸铁
|
|
阀杆
|
不锈钢
|
|
阀座
|
丁晴橡胶
|

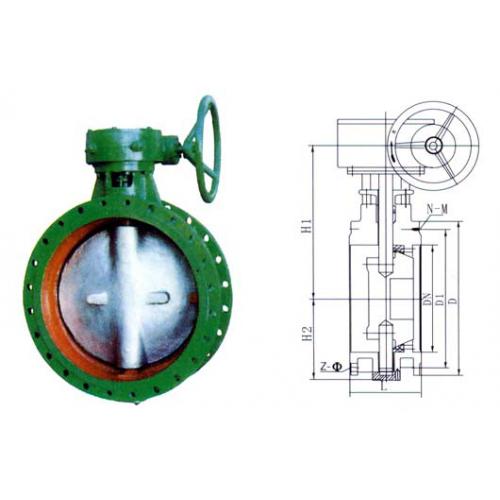

六、主要尺寸：
|
公称通径（DM）
|
主要尺寸
|
法兰尺寸和螺栓规格
|
|
1.0MPa
|
|
L
|
H1
|
H2
|
D
|
D1
|
N-φ
|
|
700
|
305
|
474
|
710
|
895
|
840
|
20-30
|
|
800
|
305
|
534
|
750
|
1015
|
950
|
20-33
|
|
900
|
305
|
584
|
820
|
1115
|
1050
|
24-33
|
|
1000
|
305
|
642
|
930
|
1230
|
1160
|
24-36
|
|
1200
|
380
|
754
|
1050
|
1455
|
1380
|
28-39
|
|
1400
|
380
|
890
|
1220
|
1675
|
1590
|
32-42
|
|
1600
|
|
