测量原理

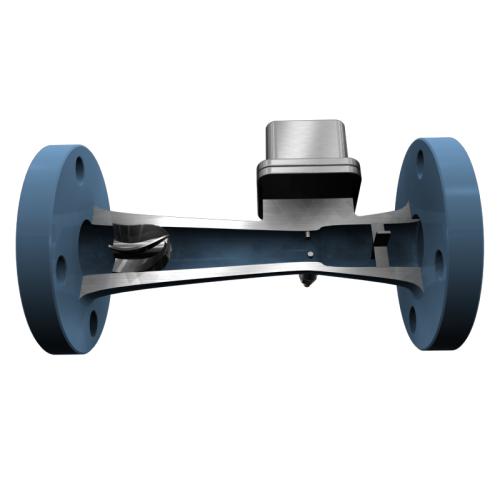

锥形流量计是一种差压型的流量仪表。以差压原理设计的流量仪表已经有了一百多年的应用历史了，差压型流量计是基于密封管道中的能量转换原理，也就是说对于稳定流体，管道压力与管道中的介质流速的平方根成反比:速度增加压力会下降，当介质接近锥体时，其压力为P1,在介质通过锥体的节流区时，速度会增加压力会降低为P2，如图1所示，P 1和P2都通过锥形流量计的取压口引到后接差压变送器上，流速发生变化时，锥形流量计的两个取压口之间的差压值会增大或缩小。当流速相同时，若节流面积大，则产生的差压值也大， β值等于锥体的节流面积除以管道内径的截面积(可换算成两者之间的直径比)。
产品特点
更宽的量程比，量程比大于10:1，准确度高
自整流、自清洁，可测脏污和易结垢流体，适合高炉煤气等杂质较多的介质
可测液体、气体、蒸汽及脏污介质，流量测量范围宽
计量直管段要求低，适合狭小空间安装，如换热站测量蒸汽、热水，无需直管段
锥体采用焊接结构，在高压有冲击工况下慎重选择
同时显示累计流量、瞬时流量、压力、温度
引用***ZL2011 2 0549792.x
引用***ZL2009 2 0062360.9
技术参数
公称通径DN15~DN3000
公称压力0~25MPa
系统精度1.0级、2.0级
重复性0.1%
量程比10:1~15:1
连接方式 法兰连接、管道焊接
环境温度-30℃~70℃
供电方式（7~30）VDC和内置电池
输出信号（4~20）mA DC或RS485通讯
防爆标志ExdIICT6
证书编号CNEx12.0718
