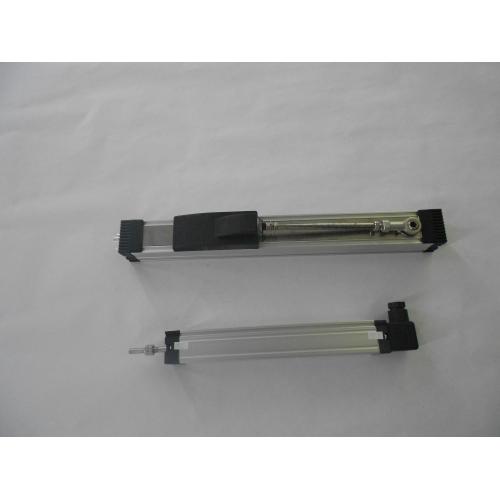

STF通用滑块系列位移传感器
量程 75-3000mm
一、 产品介绍：
STF系列通用滑块导电塑胶膜系列，有效行程 75mm～3000mm，两端均有4mm缓冲行程，精度0.05%～0.02%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能。密封等级为IP54（向下安装时为IP57），DIN430650标准插头插座，可以适用在大多数通用场合，特别是长度方向受到限制，对中较困难的场合；拉杆配合球头具有10mm自动校正功能，允许极限运动速度为10m/s。
二、 技术参数：
|
STF滑块系列
|
mm
|
75-550mm
|
600-1000mm
|
1150-2500mm
|
|
可用电行程(A.E)
|
mm
|
75-550mm
|
600-1000mm
|
1150-2500mm
|
|
电阻 ±10%
|
kΩ
|
5.0
|
10.0
|
20.0
|
|
线性精度
|
±% FS
|
0.05
|
|
重复精度
|
|
0.01mm
|
|
机械行程 (M.T)
|
mm
|
行程+7mm
|
|
解像度
|
|
infinite 无断解析
|
|
***大工作速度
|
m/s
|
10
|
|
建议使用电流
|
mA
|
≤ 2
|
|
工作电压
|
VDC
|
5VDC
|
10VDC
|
24VDC
|
|
输出信号
|
|
0~5V
|
0~10V
|
0-5V, 0-10V,
4~20mA
|
|
***大移动速度
|
m/s
|
10m/s
|
|
使用温度范围
|
℃
|
－ 60 ～ ＋ 150
|
|
尺寸A
|
mm
|
行程+143mm
|
|
|
|
STF直线位移传感器是通用型的安装小型化，特别适应减少机械长度方向的安装尺寸，适合于较大行程的应用。如：大型注塑机合模行程、橡胶机合模行程、木工机械、液压机械等。
|
