太阳能光伏支架生产线简介

苏州天原设备科技有限公司是***大的太阳能光伏支架生产线的江苏地区***好的供应商。

生产太阳能支架41×21、41×41、41×52、41×62、41×72。

主要设备结构、性能概述

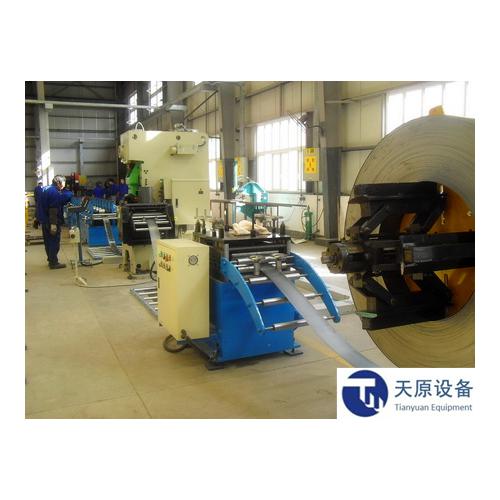

放料校平一体机

放料机校平一体机技术参数：

板料宽度：≤200 mm；材料厚度≤2.5mm；

料卷内径：φ508mm；   内径涨缩范围ф480-520 mm；

料卷***大外径:φ1200mm;承载重量：≤3T

结构特点：

a.放料架与校平机一体，不占空间，操作简单，采用变变径托料装置方便装料及缷料

b.整机采用整体钢构机体，具有结构坚固，运行平稳，占地少，省空间。

c.滚轮经热处理淬火HRC60度后，镀铬再研磨，耐用性强。

NCF300伺服送料机

a.功能：送料

b.结构特点：采用伺服电机驱动-3KW。多段式送料：可输入10组不同送料长度，每组提供999次冲压次数。液晶触摸显显示便于更改、设定各技术参数。自动感应启动系统与冲床联动（控制冲床的启动）。

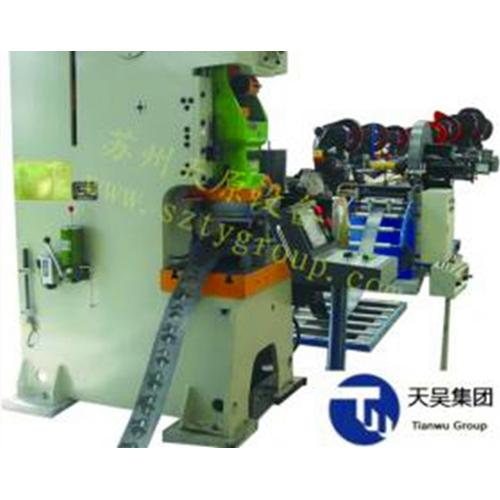

冲孔结构: JF21-45冲床冲孔

冲压机：采用钢板焊接机身，刚性好，外形美观。

冲模:待定

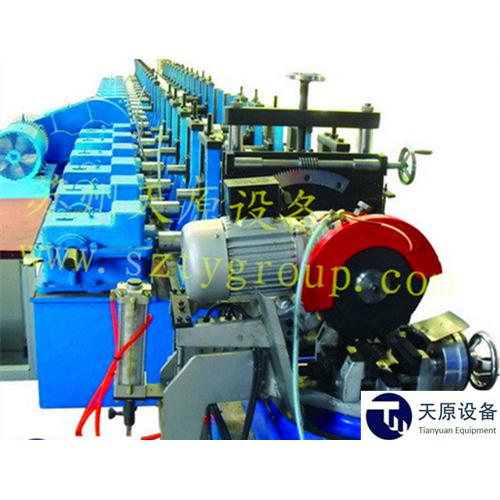

成型主机

机型：GY160型

成型道次：约20-22道（辊）根据产品的图纸要求定

成型品种：C型材

成型机架:龙门式，齿轮箱传动。

***大进料宽度：≤200mm

***大材料厚度：1.5-2.5mm

轧辊轴轴径：φ70 mm

轧辊模具材质：Gcr15，淬火处理，HRC58-62°

主传动电机： 22kw 伺服电机驱动(带制动功能)。

切断机

a.形式：液压切断机 / 无毛刺切断  （可选）

b.结构特点：切断机放在成型机后，由主机定长，切断长度可以自行设定。

出料台

结构：辊筒式，无动力

太阳能光伏支架生产线是苏州天原设备科技有限公司的热销产品。
