2SJ3性能参数表
|
型 号
|
基本结构
|
控制转矩范围
|
输出转速
（r/min）
|
90°全行程时间(s)
|
|
2SJ3511
|
2SA3511+JWX2
|
110-220
|
5/3、7/6、5/6
|
9、13、18
|
|
2SJ3512
|
2SA3512+JWX1
|
300-600
|
5/4、7/8、5/8
|
12、17、24
|
|
2SJ3521
|
2SA3521+JW90
|
600-1000
|
5/6、7/12、5/12
|
18、26、36
|
|
2SJ3522
|
2SA3522+JW100
|
1000-2000
|
1.7/10、1/2
|
15、22、30
|
|
2SJ3531
|
2SA3531+JW135
|
2500-4000
|
8/11、1/2、4/11
|
21、30、41
|
|
2SJ3532
|
2SA3532+JW165
|
4500-8000
|
5/6、7/12、5/12
|
18、26、36
|
|
2SJ3532-1
|
2SA3532+JW264
|
8000-12000
|
5/9、7/18、5/18
|
27、39、54
|

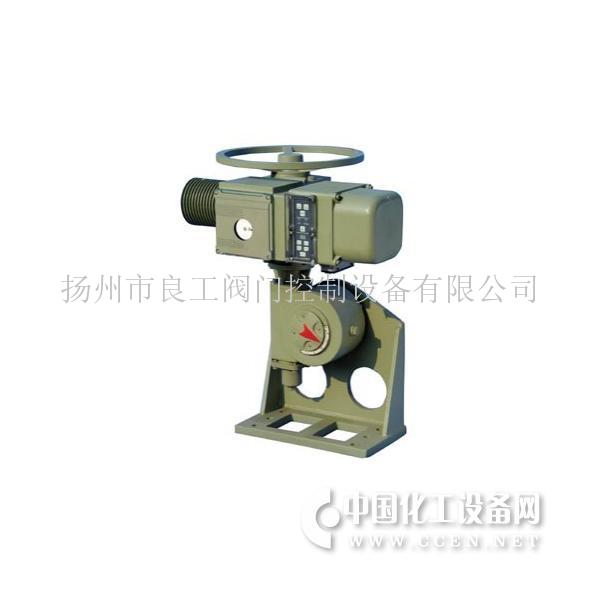

扬州良工牌西门子2SJ3角行程户外型阀门电动装置，质量保证，产品实行三包，售后服务优良，产品终身保修欢迎咨询洽谈
2SJ3功能与用途
2SJ3系列角行程电动执行机构是对开环和闭环控制系统中的***终控制元件（如阀门、风门、挡板）的运行进行控制的一种驱动装置。
2SJ3系列是2SA3系列多回转电动执行机构的先进技术，它可以准确的按控制指令动作，是对球阀、碟阀、风门等实现远控、集控和自动控制的必不可少的驱动装置，
2SJ3系列角行程电动执行机构的特点：
1、具有2SA35多回转电动执行机构的控制功能;
2、具有防尘防水功能，防护等级IP67，应用户要求亦可提供 防护等级为IP68的电动执行机构;
3、2SA35+二次减速器，适用于各种部分回转的调节阀等;
技术条件
1、环境温度：开关型：-20℃ - +80℃
调节型：-20℃ - +60℃
2、相对温度：≤95％（25℃）
3、工作环境：不含强腐蚀性或爆炸性气体的工况
4、防护等级：IP67、IP68（特殊定货）
5、电源：380V 50Hz
6、调节用阀位信号：0/4-20mA
结 构
2SJ3角行程电动执行机构是由2SA3系列多回转电动执行机构和二次减速器组合而成，其组合形式分2SA3+JWX系列少齿差行星减速器及2SA3+JW系列蜗轮蜗杆减速器二种。
