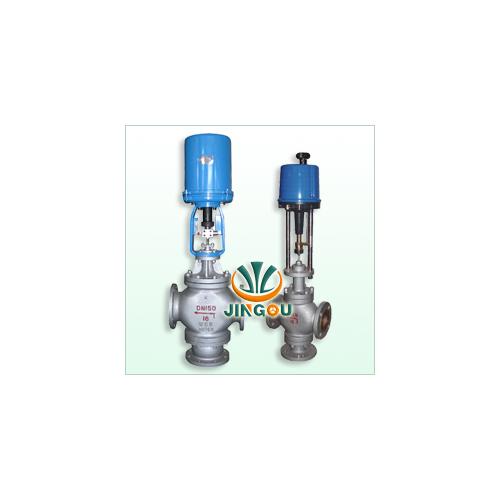

控制精度和性能比DKZ型有明显提高。电动三通调节阀具有调节精度高，动作稳定可靠等优点。电动三通合流调节阀主要用于将两种流体混合成第三种流体；电动三通分流调节阀主要用于将一股流体分成两股流体。电动三通调节阀产品可代替两台互为开关的单、双座调节阀，用于液体、气体、蒸汽等介质的调节与控制。
精欧电动三通调节阀 技术参数
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 分流阀 6.3 8.5 13 21 34 53 85 135 210 340 535 800 1360
合流阀 - - - - - - 85 135 210 340 535 800 1360
允许压差(MPa) 3.5 3.2 2.2 2.2 1.4 1.38 0.94 0.61 0.51 0.36 0.2 0.19 0.13
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
额定行程(mm) 16 25 40 60 100
阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 双导向型套筒式阀芯
流量特性 直线性、等百分比
配置执行器类别 381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)
执行器参数 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%
精欧电动三通调节阀 性能指标
项目 指标值
基本误差% ±1.5
回差% ±1.5
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±1.5
始点±2.5 终点±1.5
电关 始点 ±1.5
终点 ±1.5
额定行程偏差% ≤1.5
泄露量L/h 0.01%×阀额定容量(硬密封)、零泄漏(软密封)
可调范围R 50：1
精欧电动三通调节阀 控制原理图
电动三通调节阀 控制原理图
电动三通调节阀 控制原理图
精欧电动三通调节阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
