品名和规格
型号
|

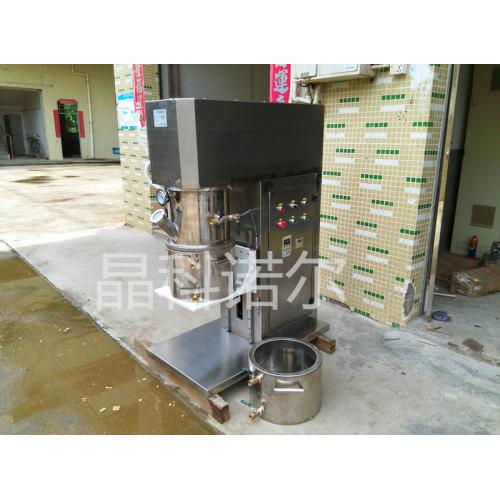

A、行星真空搅拌机；B、规格型号：5L 10L 20L 30L 60L。
|
|
基本结构
|
A、直线导轨升桶型；上桶体（釜盖）安装固定在机架横梁上，整体结实，刚性高；
B、双分散轴+双搅拌轴。
|
|
|
A、内胆材质：SUS304（可以自选）。
B、内胆壁车削加工后镜面抛光。
C、搅拌桶上法兰平面与上桶体通过密封圈进行密封。
D、桶底带G1-1/2”出料阀1个；底部装4个滚轮，提拉手一个。
E、根据工艺可以做成各种夹套或者盘管形式。
|
|
上桶体
|
A、材料：SUS304（可以自选）。
B、视镜口，进料口，备用口，抽放真空口及各种开口。
|
|
混合原理
|
双搅拌浆和安装于高速分散轴上的多个锯齿状分散盘既作自转，又作公转；同时结合搅拌浆的低间隙设计，无死角，低速搅拌桨强烈的捏合干涉运动和和上下/左右循环运动，以及分散盘之高速剪切打散作用，保证物料充分分散混合不沉积。
|
|
公转/搅拌电机及
变频器、减速机
|
A、数量：两台；B、电机功率C、带变频调速器；
|
|
行星公转、自转速度
|
公转速度：0~60 rpm，可调。自转速度：0~2800 rpm，可调
|
|
搅拌浆形式选择
|
自行选择桨叶形式及材质。
|
|
分散轴及分散盘
|
A、材质：SUS304； C、分散盘直径：根据多少升待定；
B、两根，分散轴上安装两个分散盘，位置相互错开，保证更好地分散/搅拌。
|
|
升降（搅拌桶）
|
A、电动升降机升降结合直线导轨，带定位装置和锁紧装置，安全定位可靠。
B、升降高度：≤550。
|
|
真空系统
|
A、搅拌分散过程可在真空状态下进行；真空度：≤-0.098Mpa。
|
|
B、用户自备真空泵 2X-4，0.55kw/4P电机。
|
|
C、带真空缓冲罐和开关。
|
|
D-1、动密封：采用机械密封；D-2、静密封：采用O形密封圈。
|
|
E、保压24小时。
|
|
定位系统
|
A、带定位调节装置和锁紧装置，可准确定位搅拌桶和上桶体，并防止旋转。
B、上桶体下法兰的定位止口与搅拌桶精确配合；保证搅拌桶位置合理，定位准确无误。
|
|
配电柜
|
设备运行中的真空，变频调速，射灯，升降，运转急停等功能显示及操作均在配电柜上进行。
|
|
安全操作
|
A、依靠变频器和限位行程开关，通过特殊设计的控制路线，保证搅拌桶体升到规定位置后自动停止。
|
|
B、在搅拌桶体上升/下降过程中，搅拌分散部分不能启动运行；同样地，机器运转混合料时，不能使搅拌桶下降，不能打开搅拌桶。
|
|
C、利用接近开关等电路设计，保证真空状态下，搅拌桶不能下降。
|
|
D、特殊的真空缓冲罐设计，可有效防止真空泵油回流到搅拌桶的现象。
|
|
E、带锁紧装置防止搅拌桶自动下降。
|
