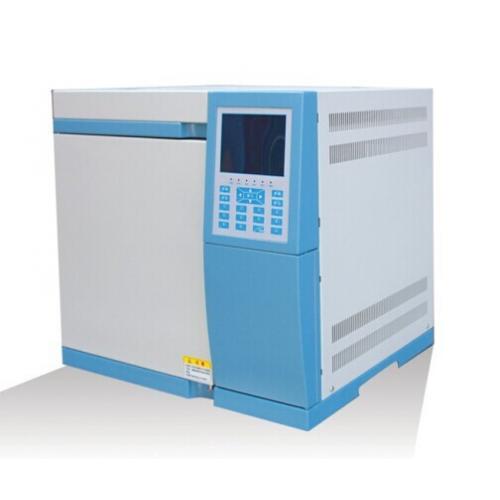

变压器油专用气相色谱仪GC-7880型
一、 变压器油专用气相色谱仪GC-7880型方法简述
1、绝缘油中溶解气体组分含量的测定
用气相色谱法测定绝缘油中溶解气体的组分含量，是判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。
GC-7880变压器油专用气相色谱仪采用独特的单柱流程系统，一次进样即可完成绝缘油中溶解气体组分（包括氢气、氧气、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳）含量的全分析。按国标规定的方法脱出绝缘油样中的溶解气体，由色谱柱进行分离，色谱检测器进行检测，然后通过专用色谱工作站进行数据的分析和管理。本方法满足国家标准GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》、电力行业标准DL/T 722-2000《变压器油中溶解气体分析和判断导则》中对气相色谱仪的要求。
2、绝缘油中含气量的测定
绝缘油的含气量是油质监督的一项比较重要的指标。目前根据DL/T450-1991 方法制定的二氧化碳洗脱法仅适用于不含酸性气体的油品测定，而根据DL/T423-91 方法制定的真空压差法又因真空仪器的不易普及而存在一定的局限性。
GC-7880变压器油专用气相色谱仪的流程设计完全符合中华人民共和国电力行业标准DL/T 703-1999《绝缘油中含气量的气相色谱测定法》中有关色谱流程设计的规定。该机配备了高灵敏度的热导检测器和氢火焰离子化检测器，以及一个镍触媒转化炉，可实现对变压器油中溶解的五种气体组份：氢气、氧气、氮气、一氧化碳、二氧化碳的全部测定。其性能满足DL/T 703-1999《绝缘油中含气量的气相色谱测定法》中对气相色谱仪的要求。
GC-7880变压器油专用气相色谱仪系统
变压器油专用气相色谱仪GC-7880型产品特点：
GC-7880变压器油专用气相色谱仪乙炔(C2H2)***低检测浓度可达到0.01ppm，氢气(H2)***小检测浓度1ppm。
|
产品名称
|
型号
|
配置
|
数量
|
|
气相色谱仪
|
GC-7880
|
TCD FID 镍触媒转化炉 毛细管进样系统、八阶程序升温、智能后开门
|
１台
|
|
色谱工作站
|
N2000
|
电脑、打印机自配
|
１套
|
|
毛细管柱
|
|
专用
|
１根
|
|
氮、氢、空发生器
|
NHA-300
|
|
１台
|
变压器油专用气相色谱仪GC-7880型各检测器主要技术指标:
|
检测器 指标
|
灵敏度
|
漂移（30min）
|
线性
|
|
氢 火 焰FID
|
Mt ＜2×10-11g/s(正十六烷)
|
＜2.5×10-14A
|
＞106
|
|
热 导 池TCD
|
S＞4000mv.ml/mg(苯/甲苯)
|
＜0.05mv
|
＞104
|
|
电子捕获ECD
|
Mt ＜ 1 ×10-13g/ml（r-666）
|
＜0.05mv
|
＞104
|
|
氮 磷 NPD
|
N：M1＜5×10-12g/s（偶氮苯）
P：M1＜2×10-12g/s（马拉硫磷）
|
＜1×10-12A
|
＞104
|
|
火焰光度FPD
|
M1＜2×10-11g/s（甲苯对硫磷）
M1＜1×10-11g/s（甲苯对硫磷）
|
＜1×10-13A
|
＞102
＞103
|
